平成24年度上期第二種電気工事士筆記試験（電気技術者試験センター）問18

✓ これが正解イケーブルラック

解説

はしご状の枠にケーブルを載せて支える材料は、ケーブルラックです。

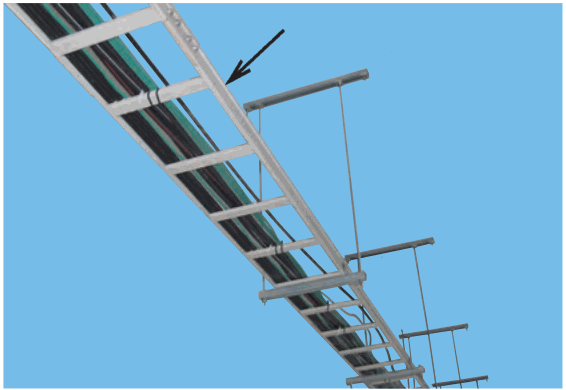

写真は、天井からつり下げた棒と横材で支えられた、はしご状の金属製の構造物です。その上に、黒や緑の線が何本も並べて載せられています。矢印は、はしご状の構造物の側面の枠を指しています。

このように、はしご状の枠にケーブルを並べて載せ、天井などから支える材料が、ケーブルラックです。ケーブルを並べて載せるだけで、箱のようにふたで包みません。

金属ダクトは、四角い断面の筒状の金属箱の中に電線を収めるもので、写真のようなはしご状ではありません。セルラダクトは、床のデッキプレートの溝を電線の通路にするもので、天井からつり下げた構造物とは違います。フロアダクトは、床のコンクリートの中に埋め込んで使う、平たい配線用の通路です。

覚え方は、はしご状でケーブルが載っていればラック、です。

ほかの選択肢の解説

• ロ金属ダクト：金属ダクトは、四角い断面の金属製の筒の中に電線を収める材料です。写真の矢印が指しているのは、側面の枠とはしご状の横木で、箱状の筒ではありません。
• ハセルラダクト：セルラダクトは、床の鉄板（デッキプレート）の溝を電線の通路として使う方式です。写真の構造物は天井からつり下げられており、床の溝ではないので当てはまりません。
• ニフロアダクト：フロアダクトは、床のコンクリートの中などに埋め込んで使う平たい電線の通路です。写真は天井近くの構造物で、ケーブルが上に載っているため、床に埋める材料ではありません。
