令和7年度上期第二種電気工事士学科試験（電気技術者試験センター）問43
配線図
配線図に関する問題
選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。
⑬で示す地下1 階のポンプ室内で使用されていないものは。
〔配線図の前書き〕図は，鉄筋コンクリート造の集合住宅共用部の部分的な配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。
【注意】
- １．屋内配線の工事は，動力回路及び特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
- ２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
- ３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
- ４．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である｡
- ５．配電盤，分電盤及び制御盤の外箱は金属製である。
- ６．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
- ７．3 路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。
- イ
- ロ
- ハ
- ニ
答えと解説
✓ これが正解ニ
解説
表示灯付きの押しボタン状の器具は、ポンプ室の図に見当たりません。
⑬は、配線図の地下1階の左側にあるポンプ室です。ポンプ室の図記号と配線から、使われている部材を拾い、写真と照らします。
ポンプ室には、湧水ポンプのフロートレススイッチ電極（丸の中に黒丸の記号に傍記LF3）、汚水ポンプのフロートスイッチ（同じ形の記号に傍記F）、破線の配線の途中のプルボックス（四角に×の記号）、ねじなし電線管（E19）で配管した先の点滅器などがあります。写真で見ると、金属の箱とねじ止めのふたの組はプルボックスです。青い浮きが吊り下がった写真は、汚水ポンプのフロートスイッチです。管をつなぐ口の付いた金属の小箱は、露出配管の先で点滅器などを取り付ける露出形のスイッチボックスに当たります。

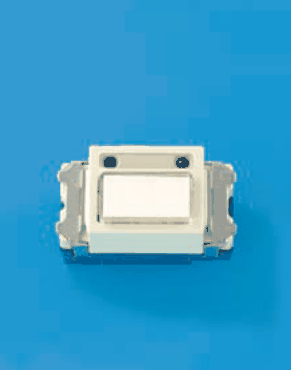

残るのは、上に表示灯の窓が2つ、下に大きな四角いボタンのある白い器具で、確認表示灯付きの押しボタンとみられます。押しボタンを表す傍記BLの記号は、ポンプ室ではなく隣の受水槽室の上側にあります。ポンプ室にはこれに当たる記号が無いので、ポンプ室で使われていないのはこの器具です。
覚え方は、図記号と傍記で使う部材を拾い、写真と照らして消す、です。
ほかの選択肢の解説

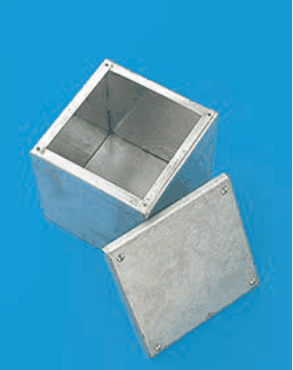

- イ銀色の金属製で立方体に近い箱と，四隅にねじのある正方形の金属のふた：金属の箱とねじ止めのふたの組で、四角に×の記号で表すプルボックスです。ポンプ室の破線の配線の途中にこの記号が2か所あり、使われているので、答えになりません。

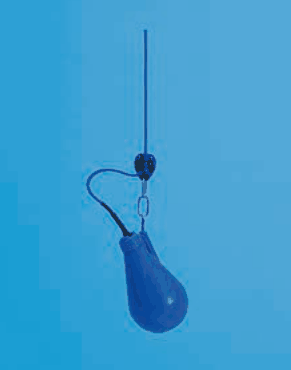

- ロ細いコードの先に青い洋なし形の浮きが吊り下がり，上に細い棒が伸びている物：浮きが吊り下がった写真はフロートスイッチです。ポンプ室の汚水ポンプの近くに傍記Fの記号があり、水位で運転を制御するため使われています。答えになりません。

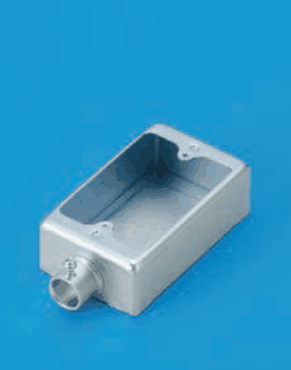

- ハ銀色の金属製の長方形の箱で，短辺側の側面にねじの付いた管の接続口がある：管をつなぐ口が付いた金属製の小箱で、金属管の先に点滅器などを付けるときに使います。ポンプ室にはねじなし電線管の先に点滅器があり、使われているので答えになりません。
出典：令和7年度上期第二種電気工事士学科試験 問43（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
