令和4年度上期第二種電気工事士筆記試験（午前）（電気技術者試験センター）問43

配線図

配線図に関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

⑬で示す点滅器の取付け工事に使用されないものは。

鉄骨軽量コンクリート造一部2階建工場及び倉庫の配線図。右上に（赤字部分を追加訂正 R04.5.31）の注記がある。上は2階平面図で，事務室と階段があり，配線は実線である。蛍光灯形の照明器具（傍記イ4個・ロ4個），傍記2のコンセント3個，RCの室内機（I）2個と室外機（O）2個（室外機は接地），四角の中に丸とSの図記号2個（⑲は左のもの），CV 5.5－3Cの配線とその分岐の四角いボックス（⑪），中央の斜線の入った円のボックス（⑫），階段の近くの黒丸3個の点滅器（傍記イロハと3，⑬），黒丸の点滅器と⑫のボックスの間の配線（①），黒丸の点滅器から階段の立上り・引下げの記号への配線（⑭），電灯分電盤L－2とⓒ・ⓓの回路，ひし形のⓐと四角のbへの配線がある。中央は1階平面図で，工場・洗面所・階段と屋外の倉庫・駐車場・公道があり，工場内の配線は短い線を並べた線（点線）である。洗面所にEETと2Eのコンセント（接地あり），階段に照明器具ハと黒丸の点滅器（傍記3 ハ），3.7kWのMの図記号（接地あり）と点線の四角の箱（⑨）とその間の配線（⑧），四角のdとcの回路，SとEの付いた3P 30A 250Vのコンセント（⑩），0.75kWのMの図記号（接地あり，⑦はこの接地）・コンデンサの記号・Sの図記号・四角のa・その上の丸の中に黒丸の図記号に傍記B（④），10kWのHの図記号（接地あり）と動力分電盤P－2・四角のe，P－2からジョイントボックス（⑱）へのIV14×3（E31）の配線（⑰），そこからCV 14－3Cの配線，外壁に1φ3W 100/200Vの引込みとWhを経た電灯分電盤L－1，3φ3W 200Vの引込み点（⑤）とWhを経た動力分電盤P－1，ひし形のⓐと四角のb（赤字の追加訂正部分）への立上りの配線，ⓑの傍記2 EET LK WPのコンセント（接地あり），二重丸のⓑの傍記20A 250V E WPのコンセント（接地あり），工場の下側の壁の照明器具ⓐ2個，二重丸のⓐの位置の小さな四角と黒丸のA(6A)がある。屋外の配線は一点鎖線で，ⓑのコンセントから倉庫のB（②）まで電路の長さ12mの配線と，二重丸のⓐの位置から駐車場の二重丸の器具2個へのCV 5.5－2Cの配線と（FEP）の傍記のある縦の配線（③）がある。倉庫の配線は点線で，傍記IV1.6（E19）の照明器具2個，ジョイントボックス（⑮），Bとⓑ，黒丸の点滅器と下半分を塗った丸のコンセントを組み合わせた図記号（⑯）がある。下は電灯分電盤結線図L－1（1φ3W 100/200Vの引込みから屋外のWh，屋内のB 3P 150AF 125A，B 3P 50AF 50Aからひし形のⓐ L－2，B 3P 100AF 75Aから，E 200V 20Aと点線の箱（⑥）とTSを経て二重丸のⓐ，BE 200V 20Aから二重丸のⓑ，BE 100V 20Aからⓐ，BE 100V 20Aからⓑ），電灯分電盤結線図L－2（1φ3W 100/200Vのひし形のⓐ L－1からBE 3P 50AF 50A，B 100V 20Aからⓒ，B 100V 20Aからⓓ），動力分電盤結線図P－1（3φ3W 200Vの引込みから屋外のWh，屋内のB 3P 100AF 100A，BE 3P 15Aから四角のa，BE 3P 30Aから四角のb 2階，BE 3P 30Aから四角のc，BE 3P 50Aから四角のd，BE 3P 50Aから四角のe P－2）と，凡例（丸のⓐ〜ⓓは単相100V回路，二重丸のⓐ〜ⓑは単相200V回路，ひし形のⓐは単相3線式100／200V回路，四角のa〜eは三相200V回路，電灯分電盤と動力分電盤の記号）

〔配線図の前書き〕図は，鉄骨軽量コンクリート造一部２階建工場及び倉庫の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

答えと解説

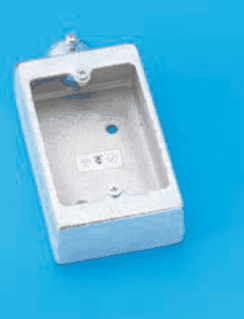

✓ これが正解ロ銀色の金属製の長方形の箱で，上の端にねじの付いた管をつなぐ口が1つあり，内側に小さな穴とねじがある

解説

管をつなぐ口のある箱は、点滅器の取付けに使いません。

2階の⑬の点滅器は、屋内配線がVVFのケーブル工事（問題の注意書き）です。この工事で点滅器を取り付けるには、一般に、壁の中に入れる箱、点滅器を固定する枠、箱の口をふさいで点滅器を出すカバーを組み合わせます。

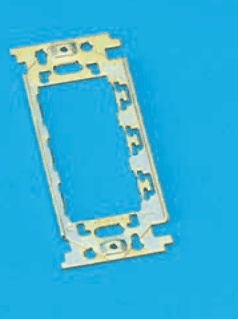

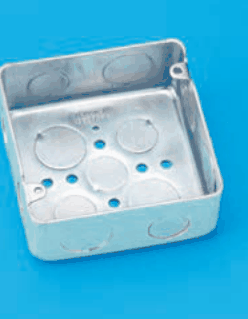

写真を比べます。薄い金色の金属の枠で中央に縦長の長方形の開口があるものは、点滅器を固定する取付枠です。銀色の四角い板で中央に角の丸い開口があるものは、箱のふたにあたるカバーです。側面と底に丸い打ち抜き穴が多数ある四角い箱は、ケーブルを引き込む金属製のボックスです。

上の端にねじの付いた管をつなぐ口が1つある小さな箱は、電線管をつなぐための箱で、VVFのケーブル工事の点滅器の取付けには使いません。

覚え方は、ケーブル工事の点滅器は、箱・枠・カバーの組、管用の口は使わない、です。
