令和7年度上期第二種電気工事士学科試験（電気技術者試験センター）問42
配線図
配線図に関する問題
選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。
⑫で示すボックス内の接続をリングスリーブで圧着接続した場合のリングスリーブの種類，個数及び圧着接続後の刻印との組合せで，正しいものは。ただし，使用する電線はすべてVVF1.6 とし，写真に示すリングスリーブ中央の〇，小，中は刻印を表す。また，地下1 階へ至る配線の電線本数(心線数)は最少とする。

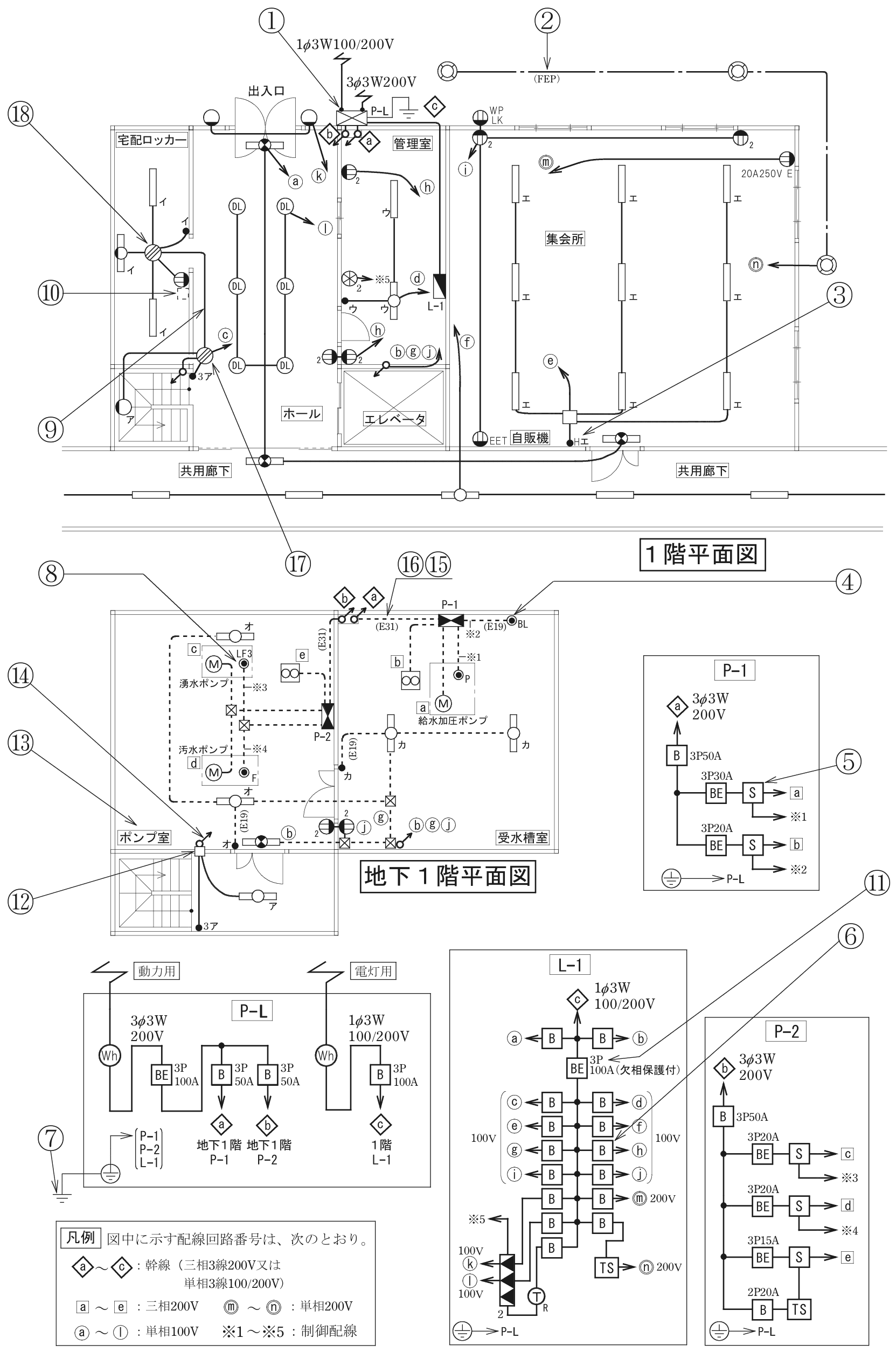

〔配線図の前書き〕図は，鉄筋コンクリート造の集合住宅共用部の部分的な配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。
【注意】
- １．屋内配線の工事は，動力回路及び特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
- ２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
- ３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
- ４．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である｡
- ５．配電盤，分電盤及び制御盤の外箱は金属製である。
- ６．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
- ７．3 路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。
- イ
- ロ
- ハ
- ニ
答えと解説
✓ これが正解ロ
解説

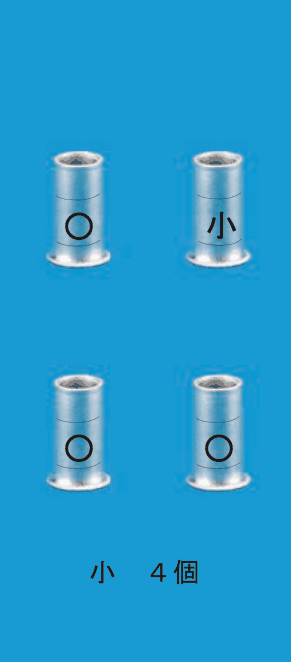

⑫は白2本が○、点滅線の3本が小、渡り線2組が○なので○3個と小1個です。
⑫は、地下1階の階段脇にあるジョイントボックスです。ここでの接続を、役割ごとに分けて数えます。接続する電線はVVF1.6 で、地下1階へ至る配線（⑭）は最少の4心です。
ボックスに集まるのは、⑭の4心、地下の照明へ行く2心、階段の3路スイッチへ行く3心です。3路スイッチは、2か所から同じ照明を入り切りするスイッチで、0・1・3の3つの端子を持ちます。接地側（白）は、⑭の1本と照明の1本で2本です。照明へ点滅した電圧を送る線は、⑭の1本、照明の黒、3路スイッチの0端子で3本です。3路スイッチの渡り線は2本あり、それぞれ⑭の1本とスイッチの1本で、2本ずつの接続が2か所です。
リングスリーブは、VVF1.6 を2本接続するときは小スリーブに○の刻印、3〜4本のときは小スリーブに小の刻印です。したがって、○が3個（白2本・渡り線2組）、小が1個（3本）になります。
覚え方は、2本なら○、3〜4本なら小、5本以上は中、です。
ほかの選択肢の解説

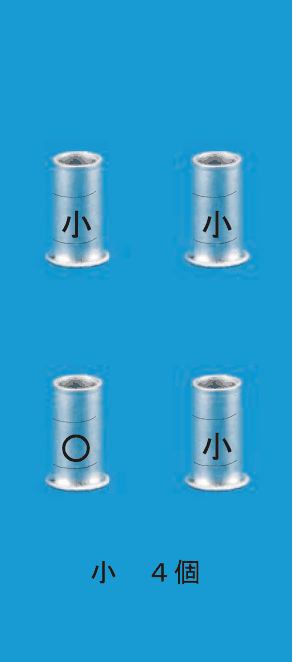

- イ…3個と刻印 ○ のあるリングスリーブ1個，小 ４個 の字：小が3個で○が1個とする組合せは、○と小の個数が逆です。3本をまとめる箇所は1か所だけで、残りの3か所は2本の接続のため○の刻印になります。

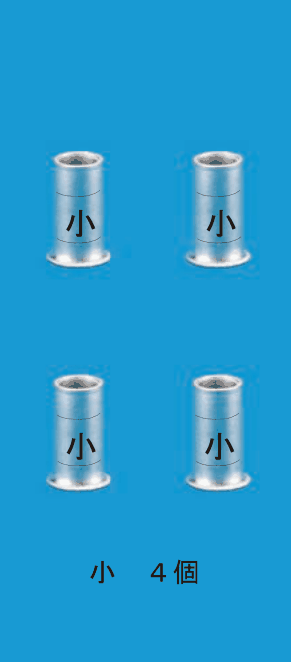

- ハ…4個，小 ４個 の字：小が4個で、すべて小の刻印とする組合せです。4か所の接続のうち、2本だけを接続する3か所は○の刻印で圧着するので、全部を小とするのは合いません。

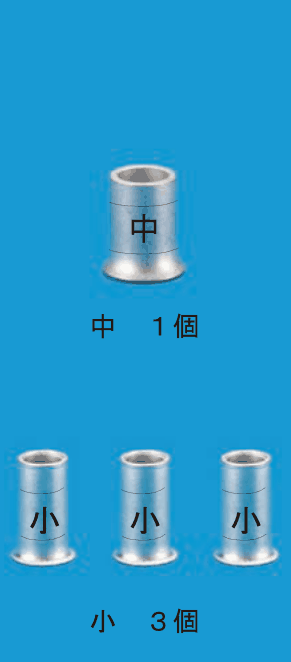

- ニ上に刻印 中 のあるリングスリーブ1個と 中 １個 の字，下に刻印 小 のあるリングスリーブ3個と 小 ３個 の字：中が1個ある組合せですが、中スリーブは電線5本以上をまとめるときに使います。⑫で最も多くまとまるのは3本なので、中は使わず、個数も種類も合いません。
出典：令和7年度上期第二種電気工事士学科試験 問42（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
