令和7年度上期第二種電気工事士学科試験（電気技術者試験センター）問50
配線図
配線図に関する問題
選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。
この配線図の図記号から，この工事で使用されていないスイッチは。ただし，写真下の図は，接点の構成を示す。
〔配線図の前書き〕図は，鉄筋コンクリート造の集合住宅共用部の部分的な配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。
【注意】
- １．屋内配線の工事は，動力回路及び特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
- ２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
- ３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
- ４．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である｡
- ５．配電盤，分電盤及び制御盤の外箱は金属製である。
- ６．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
- ７．3 路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。
- イ
- ロ
- ハ
- ニ
答えと解説
✓ これが正解ハ
解説
表示灯付き3路スイッチの傍記は図に無く、これが使われていません。
配線図では、スイッチの種類を、図記号に添えた傍記で区別します。この図には、傍記3の付いた3路スイッチ（階段の3ア）、位置表示灯の傍記Hの点滅器、電磁開閉器用押しボタンBL、フロートレススイッチ電極LF3などがあります。
写真と照らします。黒い頭から細い棒が伸びて途中に白い部品が付いたものは、フロートレススイッチの電極です。ONとOFFのボタンに赤い表示灯が付く器具は、確認表示灯付の電磁開閉器用押しボタンです。接点の図で、表示灯がスイッチの接点と並列になっているものは、切っているときに点灯する位置表示灯付の点滅器で、傍記Hに当たります。

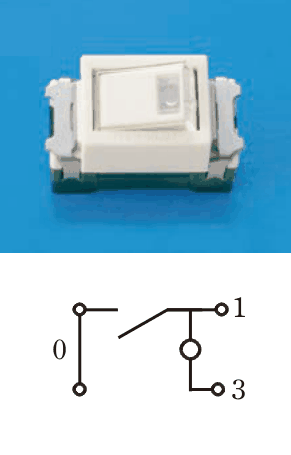

残るのは、接点の図で端子0・1・3があり、1と3の間に表示灯が入ったスイッチです。3路スイッチ（2か所から入り切りするスイッチ）に表示灯を組み込んだ形ですが、図の3路スイッチには表示灯を示す傍記が付いていません。したがって、使われていないのはこのスイッチです。
覚え方は、表示灯が接点と並列なら位置表示灯のH、3路に表示灯の付いた形は図に無い、です。
ほかの選択肢の解説

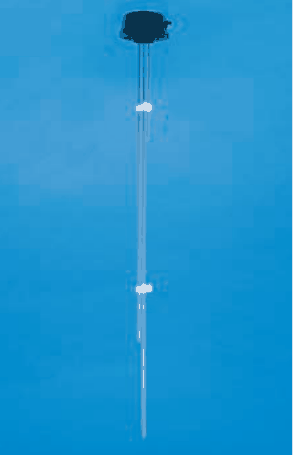

- イ黒い丸い頭部から細長い金属の棒が下に伸び，途中2か所に白い小さな部品が付いた物：黒い頭から棒が伸び、途中に白い部品が付いた写真は、フロートレススイッチの電極です。地下1階の湧水ポンプの近くに傍記LF3の記号があり、使われているので答えになりません。

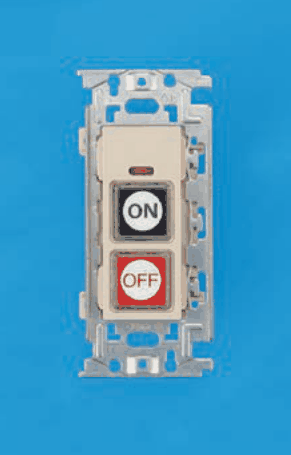

- ロ取付枠付きの器具で，上部に小さな赤い表示灯，その下に黒地にONの字のボタンと赤地にOFFの字のボタンがある：ONとOFFのボタンと赤い表示灯のある器具は、確認表示灯付の電磁開閉器用押しボタンです。図の傍記BLの記号がこれに当たり、使われているので答えになりません。
- ニ…上の2つの端子の間が丸の入った線で結ばれ，左右それぞれ上下の端子が縦の線で結ばれ，下の2つの端子の間に接点がある形：接点の図で表示灯が接点と並列に入り、切のとき点灯する形の点滅器は、位置表示灯付の点滅器です。図の自販機の近くに傍記Hの記号があり、使われているので答えになりません。
出典：令和7年度上期第二種電気工事士学科試験 問50（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
