令和7年度上期第二種電気工事士学科試験（電気技術者試験センター）問49
配線図
配線図に関する問題
選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。
この配線図の図記号から，この工事で使用されているコンセントは。
〔配線図の前書き〕図は，鉄筋コンクリート造の集合住宅共用部の部分的な配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。
【注意】
- １．屋内配線の工事は，動力回路及び特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
- ２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
- ３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
- ４．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である｡
- ５．配電盤，分電盤及び制御盤の外箱は金属製である。
- ６．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
- ７．3 路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。
- イ
- ロ
- ハ
- ニ
答えと解説
✓ これが正解ロ
解説
この図で使われているのは、接地極と接地端子付きのコンセントです。
配線図でコンセントを見分けるには、図記号の傍記を読みます。この図のコンセントには、傍記なしの2口、WPとLK（防雨形・抜け止め形）、20A 250V E、自販機のそばのEETがあります。EETは、接地極付（E）で接地端子付（ET）のコンセントを表します。

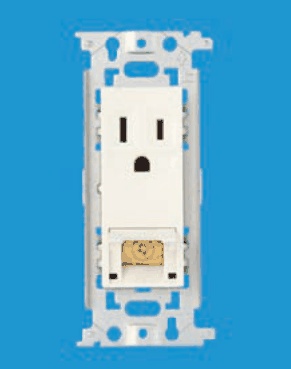

写真で接地極付の見分けどころは、2つの縦長の差込口の下に、半円形の穴がもう1つあることです。接地端子付の見分けどころは、下部にねじの付いた金色の端子があることです。縦長2つの下に半円形の穴があり、下部に端子もある、取付枠付きの白い器具が、EETに当たります。
肢を中身で比べます。縦長の差込口2つと端子だけで半円形の穴が無い器具は、接地端子付だけのコンセントで、図にこの組合せの記号はありません。灰色の箱形でふたの付いた2つは防雨形ですが、差込口が円を描くように弧状に曲がっています。これはプラグを差して回して留める引掛形の差込口で、図の防雨形に付いている傍記はLK（抜け止め形）なので、どちらも図の記号に合いません。
覚え方は、EETは半円の穴と端子の両方がある、です。
ほかの選択肢の解説

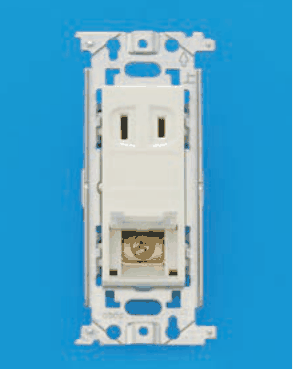

- イ…が2つ並び，下部にねじの付いた金色の端子がある：縦長の差込口2つの下に金色の端子があるだけで、接地極を表す半円形の穴がありません。接地端子付だけの器具で、図のEETは接地極付でもあるので当たらず、図に他に当たる記号もありません。

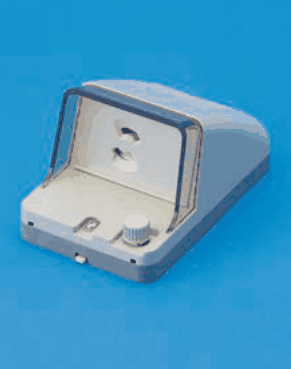

- ハ…差込口は弧状に曲がった2つで，手前に丸いつまみがある：灰色の箱形でふたの付いた防雨形で、差込口は弧状に曲がった2つの引掛形です。図の防雨形の傍記はLK（抜け止め形）で引掛形ではなく、接地極も無いので、この工事で使われているものに当たりません。

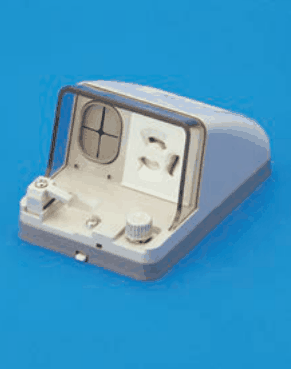

- ニ…右に弧状に曲がった差込口2つと縦長の差込口1つ，左に十字の切込みのある楕円形の部分があり，手前に端子と丸いつまみがある：灰色の箱形でふた付きの防雨形で、弧状の差込口2つと縦長1つの引掛形の接地極付です。左に接地用の端子もありますが、図の防雨形はLK（抜け止め形）なので合わず、この工事で使われているものではありません。
出典：令和7年度上期第二種電気工事士学科試験 問49（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
