令和5年度上期第二種電気工事士学科試験（午前）（電気技術者試験センター）問43

✓ これが正解イ

解説

⑬の点滅器の取付けには、埋込形のスイッチボックスを使います。

この問は、点滅器を壁に取り付けるときに使う材料を、写真から見分ける知識で判断します。⑬は、洋室の壁にある点滅器です。この住宅はVVFケーブルによる隠ぺい配線なので、壁の中にケーブルを引き込み、点滅器は壁に埋め込んで取り付けます。

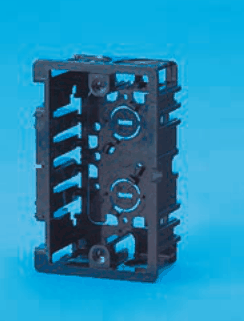

このときは、壁に埋め込む合成樹脂製のスイッチボックスを使います。写真で見分けるときは、黒い樹脂でできた枠形で、側面にケーブルを引き込むための切り込みがいくつも並び、内側に点滅器を固定するねじ穴の丸い部分が上下に2つあることが目印です。

灰色がかった緑色の樹脂の箱で円筒形の口が付くものは、合成樹脂管をつなぐ露出形の箱です。銀色の金属製の長方形の箱でねじ付きの口があるものは、金属管を接続する露出形の箱です。両側に耳の付いた八角形の金属の箱は、コンクリートの天井などに埋め込んで照明器具の位置に使う八角形コンクリートボックスです。

覚え方は、壁の中のスイッチは黒い樹脂の枠形、天井の照明は八角形の金属箱、と形で結びつけることです。

ほかの選択肢の解説

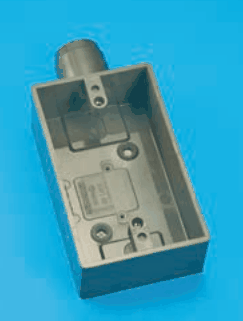

• ロ灰色がかった緑色の樹脂製の長方形の箱で，一方の端に管をつなぐ円筒形の口が1つ付いている：灰色がかった緑色で円筒形の口が付く樹脂の箱は、壁の外に出して管へつなぐ形のものです。ケーブルを壁の中へ通して点滅器を埋める⑬の取付けには、向きません。

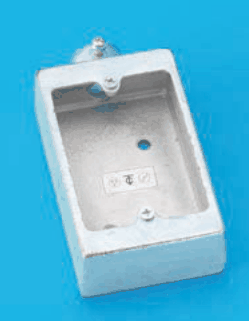

• ハ銀色の金属製の長方形の箱で，一方の端にねじの付いた口があり，内側に小さな穴とねじがある：銀色の金属でできた、ねじ付きの口を持つ長方形の箱は、金属管の工事で壁の表面に付ける形です。⑬のようにケーブルを壁の中へ入れる取付けに使う材料ではありません。
• ニ銀色の金属製の八角形の箱で，側面と底に丸い打ち抜き穴が多数あり，両側に取付け用の耳が出ている：両側に耳がある八角形の金属の箱は、コンクリートに埋め込んで使うコンクリートボックスです。木造の壁に点滅器を埋め込む⑬の取付けに使う形ではなく、用途が違います。
