令和7年度上期第二種電気工事士学科試験（電気技術者試験センター）問44

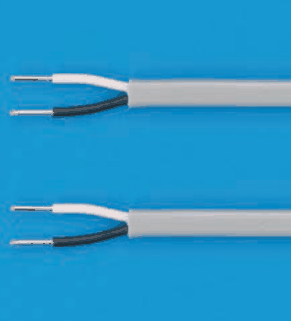

✓ これが正解ハ

解説

⑭は最少4心で、2心のケーブル2本です。

⑭は、1階のボックス（⑰）と、地下1階のボックス（⑫）をつなぐ配線です。階段には、1階と地下1階に照明が1つずつあり、同じ階段の3路スイッチ（2か所から入り切りするスイッチ）が各階にあります。

電源は1階のボックスに来ます。1階側の3路スイッチの0端子に電圧線をつなぎ、地下側の0端子から先を地下の照明へ送ると、地下の照明は点灯できます。一方、1階の照明にも、スイッチで切り替わった線を届ける必要があり、地下のボックスから1階へ戻す線が1本要ります。階を渡る線は、接地側の白が1本、3路スイッチの渡り線が2本、切り替わった線が1本で、合計4本です。3路スイッチの0端子には電源側か負荷側を結線できるので、これより少ない本数にはなりません。

したがって、最少の4心は、2心のケーブル2本で賄えます。3心ケーブル1本では3心にしかならず、2心と3心の組合せは合計5心で、最少ではありません。

覚え方は、3路スイッチの階またぎは、白1・渡り線2・切り替え線1で4心、です。

ほかの選択肢の解説

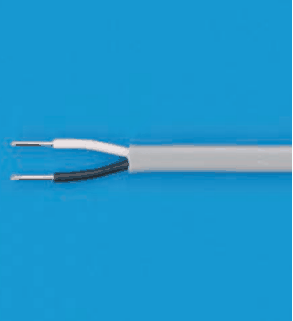

• イ灰色の平形ケーブル1本。被覆をはいだ心線は白・黒の2本：2心のケーブル1本では、階を渡せる線が2本しかありません。接地側・渡り線2本・切り替わった線の4本が必要なので、2本では足りず、必要最少の配線になりません。
• ロ灰色のケーブル1本。被覆をはいだ心線は赤・白・黒の3本：3心のケーブル1本では、階を渡せる線が3本です。4本必要なうち1本が足りず、地下の照明か1階の照明のどちらかに点滅した線を届けられません。

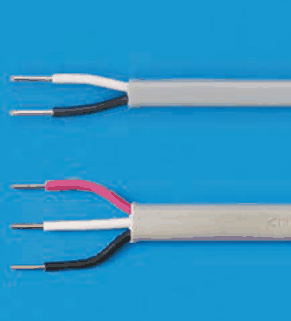

• ニ灰色のケーブル2本。上は心線が白・黒の2本，下は心線が赤・白・黒の3本：2心と3心を1本ずつ使うと合計5心で、4心で足りるところに1本余分です。この問は心線数が最少という条件なので、5心を使うこの組合せは選べません。
