令和8年度上期第二種電気工事士学科試験（電気技術者試験センター）問43
配線図
漏電遮断器に関する問題
選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。
⑬で示す部分に取り付ける機器は。
〔配線図の前書き〕図は，鉄筋コンクリート造集合住宅の１戸部分の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。
【注意】
- １．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
- ２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
- ３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
- ４．選択肢(答え)の写真にある点滅器は，特記のある場合を除き「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である｡
- ５．図記号で示す一般用照明にはLED 照明器具を使用することとし，選択肢(答え)の写真にある照明器具は，すべてLED 照明器具とする。
- ６．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
- ７．3 路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。
- イ
- ロ
- ハ
- ニ
答えと解説
✓ これが正解ロ
解説
⑬は、分電盤の主幹に使う漏電遮断器です。
分電盤の結線図で、屋内に入ってすぐの所にあるBEの記号は、過負荷保護付きの漏電遮断器を表します。Bは配線用遮断器、Eは漏電遮断器の意味で、電路に漏電が起きたときと、過電流が流れたときに、電路を切る器具です。

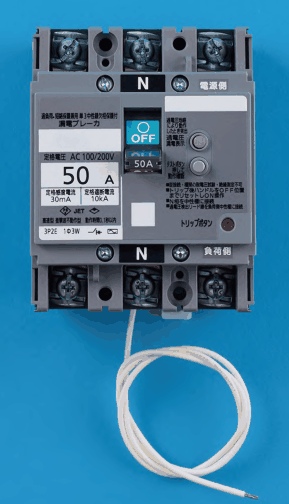

⑬は、この主幹のBEを指しています。単相3線式100/200 Vの引込みなので、中性線を含む3本の電線を受ける器具が必要です。写真で見分けるには、3つの端子の中央にNの表示があること、漏電ブレーカの文字と、定格感度電流30 mAの表示があること、動作を試すテストボタンがあることが決め手です。注意書き3にも、漏電遮断器は定格感度電流30 mAとあります。
3P2Eの表記は、3極で、過電流を検出する素子が2つあるという意味です。1Φ3Wは単相3線式を表します。覚え方は、漏電遮断器にはテストボタンとN端子がある、です。
ほかの選択肢の解説

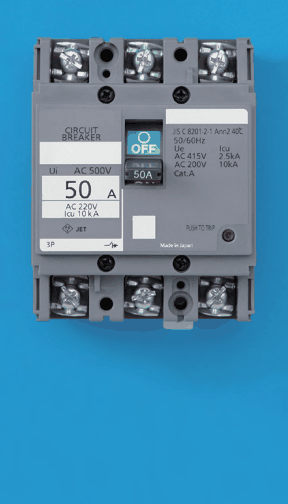

- イ…る。CIRCUIT BREAKER，AC 500V，50 A，3P の字と緑色のOFFのハンドルがあり，PUSH TO TRIPの赤いボタンがある：CIRCUIT BREAKERの字がある写真は、漏電ではなく過電流で切れる配線用遮断器です。定格感度電流やテストボタンの表示がないので、漏電遮断器のBEを表す⑬には当たりません。

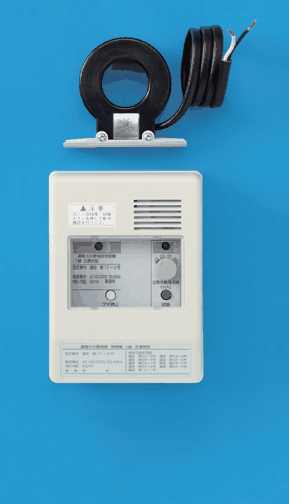

- ハ黒い輪の形の部分から黒い電線が出ており，その下に小窓とつまみのある白い箱形の本体が置かれている：黒い輪の部分から電線が出ている写真は、輪の中を通る電線の電流を調べて、漏電を知らせる器具の形です。分電盤の主幹として、電路を切る器具ではありません。

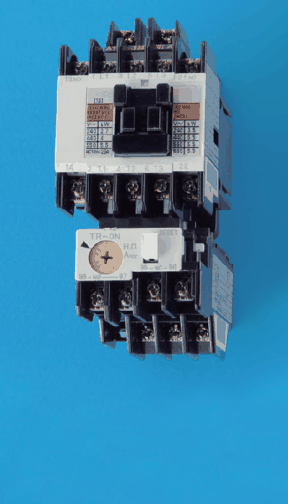

- ニ白と黒の器具で，上部に端子の並んだ部分，下部に目盛りの付いた丸いつまみのある部分（TR-0Nの字）が組み合わさり，それぞれに多数の端子がある：端子が並んだ部分と、目盛り付きの回転つまみの部分が組み合わさった写真は、電動機の保護に使う電磁開閉器です。分電盤の主幹の位置に付ける器具ではありません。
出典：令和8年度上期第二種電気工事士学科試験 問43（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
