令和7年度下期第二種電気工事士学科試験（電気技術者試験センター）問42

✓ これが正解ロ

解説

⑫は金属製の浅い四角い箱（ジョイントボックス）です。

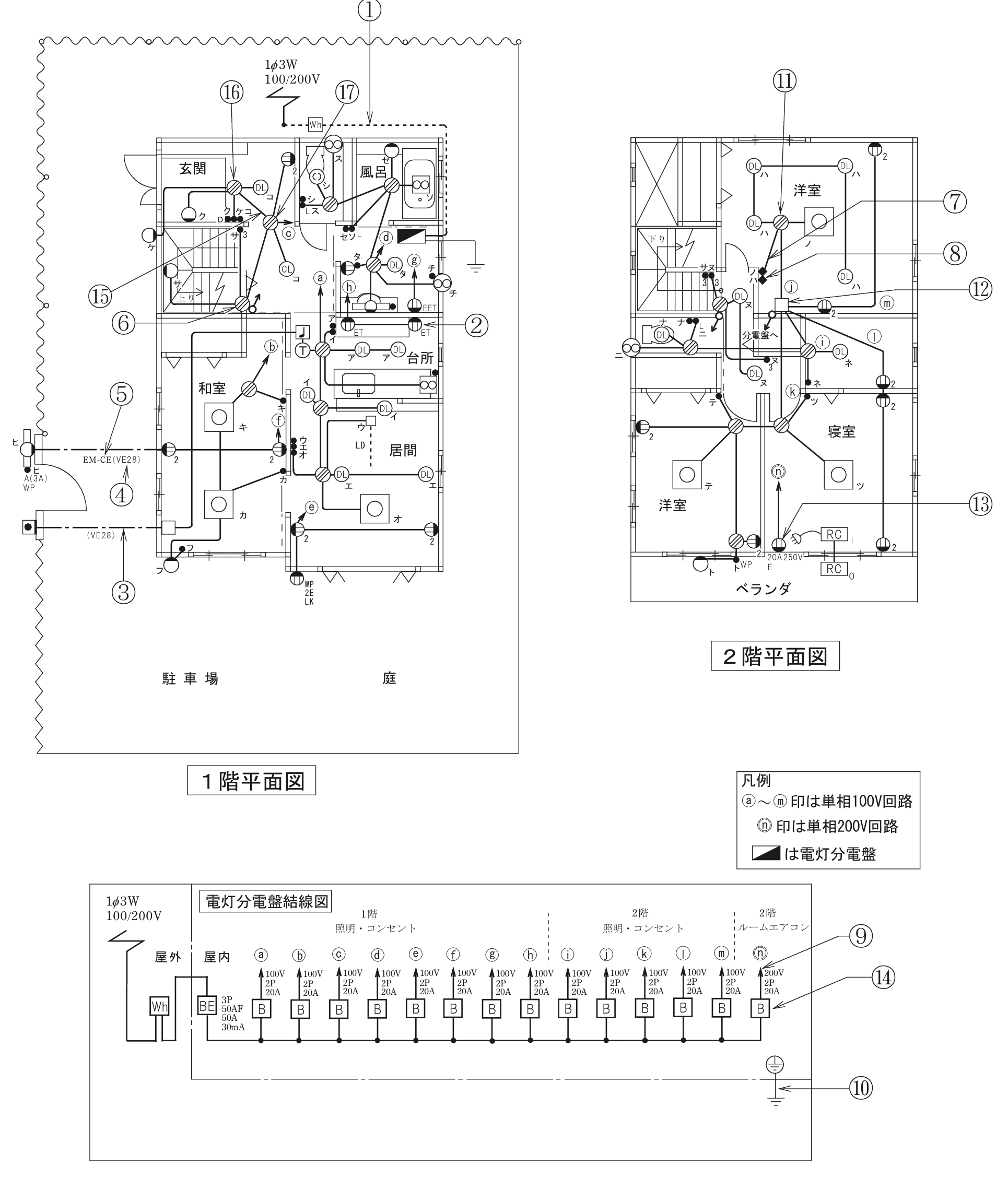

⑫は、2階廊下にある小さな四角の図記号で、電線の接続や分岐をするジョイントボックスを表します。屋内配線で使うジョイントボックスは、金属製の浅い四角い箱（アウトレットボックス）にふたをかぶせたものです。

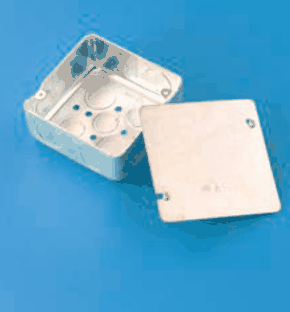

写真の見分けどころは、箱の浅さと穴です。側面や底に丸い打ち抜き穴（ケーブルや管を通す口）があり、箱の上に正方形の金属製のふたが付く浅い箱が、これに当たります。

肢を中身で比べます。深い正方形の箱は、電線を引き入れたり接続したりする大形のボックスの形です。黒い台に透明なドーム形のカバーを付けた器具は、金属の箱ではありません。上端にねじ付きの突起があり底に取付け穴がある長方形の箱は、管をつないで器具を付ける形で、四角い箱とは別物です。

覚え方は、小さな四角の記号は、浅い金属の四角い箱にふた付き、です。

ほかの選択肢の解説

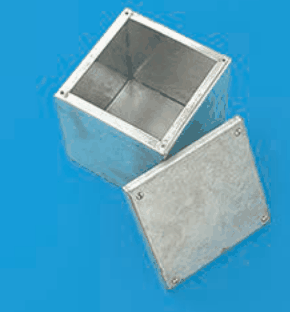

• イカラー写真。金属製の深い正方形の箱と，四隅にねじ穴のある正方形の金属製のふた：金属製ですが箱が深く、四隅にねじ穴のあるふたが付く形です。これは電線を引き入れたり接続したりする大形のボックスの形で、⑫の小さな四角の記号が表す浅い箱ではありません。

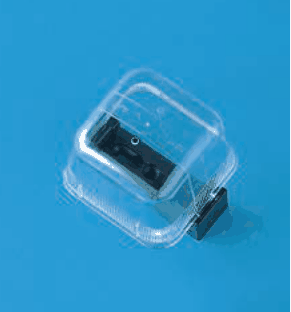

• ハカラー写真。黒い箱の上に透明な樹脂製のドーム形のカバーが付いたもの：黒い台に透明な樹脂製のドーム形のカバーが付いた器具です。電線を接続するための金属製の浅い箱ではなく、形もまったく違うので、⑫の記号の器具とは見分けられます。

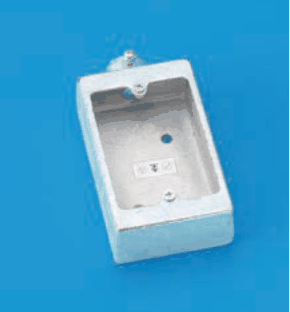

• ニカラー写真。金属製の長方形の箱で，上端に管を接続するねじ付きの突起があり，底に取付け用の穴がある：上端に管をつなぐねじ付きの突起があり、底に取付け用の穴がある長方形の金属箱です。露出した配管に器具を付ける形で、四角いふた付きの浅い箱とは形が違います。
