令和7年度上期第二種電気工事士学科試験（電気技術者試験センター）問41

配線図

配線図に関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

⑪で示す図記号の機器は。

鉄筋コンクリート造の集合住宅共用部の部分的な配線図。上は1階平面図で，出入口・宅配ロッカー・ホール・管理室・エレベータ・集会所・自販機・共用廊下の照明器具・コンセント・点滅器・ボックスの図記号と配線，引込口の1φ3W100/200Vと3φ3W200V，P-L盤，管理室のL-1盤がある。中段左は地下1階平面図で，ポンプ室・受水槽室の湧水ポンプ・汚水ポンプ・給水加圧ポンプの電動機，制御盤P-1・P-2，LF3・F・Pの傍記のある図記号，BLの図記号，(E19)(E31)の配線がある。右と下に結線図があり，P-1は3φ3W 200VからB 3P50A，BE 3P30Aと開閉器Sで回路a，BE 3P20Aと開閉器Sで回路b，制御配線※1・※2。P-Lは動力用3φ3W 200VのWh，BE 3P100A，B 3P50A 2個から地下1階P-1・P-2へ，電灯用1φ3W 100/200VのWh，B 3P100Aから1階L-1へ，P-1・P-2・L-1の接地。L-1は1φ3W 100/200VからB 2個で回路ⓐⓑ，BE 3P100A（欠相保護付），100V回路ⓒ〜ⓙのB，200V回路ⓜのB，TSを経た200V回路ⓝ，黒い三角の図記号3個とTの付いた図記号を経た100V回路ⓚⓛと※5。P-2は3φ3W 200VからB 3P50A，BE 3P20A・3P20A・3P15Aと開閉器Sで回路c・d・e，2P20AのBとTS，※3・※4。凡例はⓐ〜ⓒが幹線（三相3線200V又は単相3線100/200V），四角のa〜eが三相200V，ⓐ〜ⓛが単相100V，ⓜ〜ⓝが単相200V，※1〜※5が制御配線。引出線の番号①〜⑱がある

〔配線図の前書き〕図は，鉄筋コンクリート造の集合住宅共用部の部分的な配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

１．屋内配線の工事は，動力回路及び特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
４．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である｡
５．配電盤，分電盤及び制御盤の外箱は金属製である。
６．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
７．3 路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

答えと解説

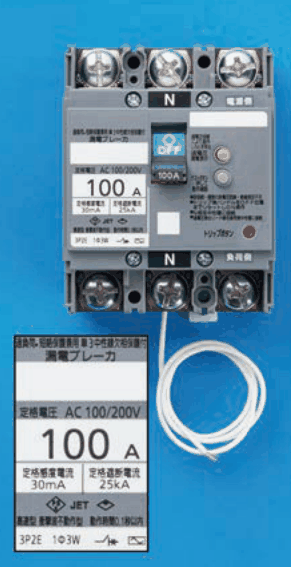

✓ これが正解ロ灰色の器具で上下に3つずつ端子があり，上下の中央の端子にNの表示，上に電源側，下に負荷側の字，緑色のOFFのハンドルと丸いボタンがあり，下から白い電線1本が出ている。拡大した表示に過負荷・短絡保護兼用単3中性線欠相保護付漏電ブレーカ，定格電圧 AC 100/200V，100 A，定格感度電流 30mA，定格遮断電流 25kA，3P2E 1Φ3W の字がある

解説

BEは漏電遮断器、欠相保護付は単相3線式用の写真が当たります。

⑪は、配線図のL-1盤の結線図で、幹線から回路ⓐ・ⓑを分けたあとに置かれた四角の記号です。Bは配線用遮断器、Eが付いたBEは漏電遮断器を表します。傍記は3P 100A（欠相保護付）で、この盤は単相3線式の100/200 V です。

単相3線式は、中性線を含む3本の電線で100 V と200 V を取り出す方式です。中性線が切れると、100 V の機器に異常な電圧が掛かるおそれがあるため、中性線の欠相を保護する機能が付いたものを使います。写真では、単3中性線欠相保護付と書かれ、中性線の端子にNの表示があり、白いリード線の出た、漏電ブレーカが当たります。表示には定格感度電流30 mA も書かれています。

肢を中身で比べます。3P3Eと3相3線の表示がある漏電ブレーカは、中性線のNが無い3相用です。CIRCUIT BREAKERの肢は漏電の表示が無く、配線用遮断器です。欠相保護付でもサーキットブレーカと書かれた肢は、漏電を検出する漏電遮断器ではありません。

覚え方は、BEなら漏電ブレーカ、単相3線式ならNと欠相保護付、です。

ほかの選択肢の解説

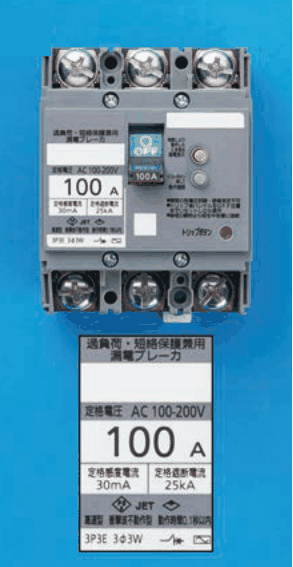

イ…緑色のOFFのハンドルと丸いボタンがある。拡大した表示に過負荷・短絡保護兼用漏電ブレーカ，定格電圧 AC 100-200V，100 A，定格感度電流 30mA，定格遮断電流 25kA，3P3E 3Φ3W の字がある：漏電ブレーカですが、3P3Eと3相3線の表示があり、中性線を表すNの端子がありません。⑪は単相3線式で欠相保護付の指定があるため、この3相用は当てはまりません。

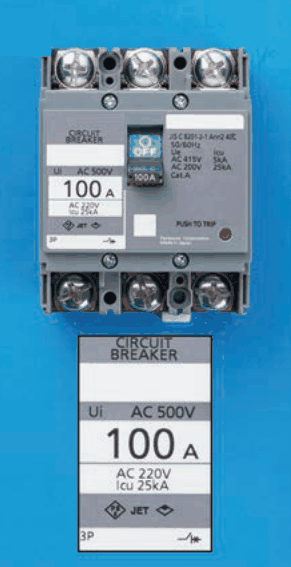

ハ…緑色のOFFのハンドルとPUSH TO TRIPの字がある。拡大した表示に CIRCUIT BREAKER，Ui AC 500V，100 A，AC 220V Icu 25kA，3P の字がある：CIRCUIT BREAKERと書かれた配線用遮断器で、定格感度電流の表示も無く、漏電を検出しません。⑪のBEは漏電遮断器で、さらに欠相保護付なので、この写真は当てはまりません。

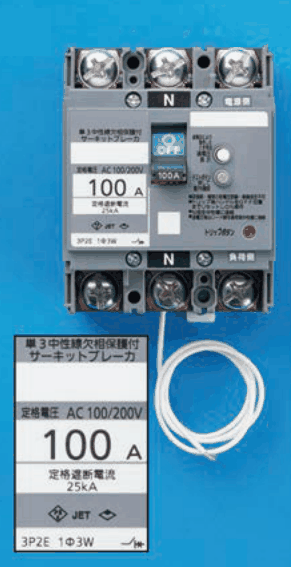

ニ…上下の中央の端子にNの表示，上に電源側，下に負荷側の字，緑色のOFFのハンドルがあり，下から白い電線1本が出ている。拡大した表示に単3中性線欠相保護付サーキットブレーカ，定格電圧 AC 100/200V，100 A，定格遮断電流 25kA，3P2E 1Φ3W の字がある：単3中性線欠相保護付のサーキットブレーカで、中性線の端子はありますが、漏電を検出する漏電遮断器ではありません。⑪はBEの漏電遮断器なので当てはまりません。
