2019年度上期第二種電気工事士筆記試験（電気技術者試験センター）問42

配線図

図記号に関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

⑫で示す図記号の器具は。

木造3階建住宅の配線図。上から3階平面図，2階平面図，1階平面図があり，右側に2階分電盤(L-2)結線図と1階分電盤(L-1)結線図がある。配線は，2階の左側の洋室2つの外周の配線が破線，1階の屋外灯からの配線が一点鎖線で，そのほかは実線で描かれている。3階平面図には屋上・階段・和室があり，四角のジョイントボックスが3つある。左上のジョイントボックスの付近に傍記ニの壁付の照明器具と黒丸の点滅器（傍記ニ），傍記ヌのDLと黒丸の点滅器（傍記ヌ），階段の黒丸の点滅器（傍記セ3），2階分電盤L-2への引下げの記号と回路の記号l・m，屋上側の傍記WPのコンセント，傍記2のコンセント2つがある。右上の四角のジョイントボックスを⑪が指し，そこから和室の四角の中に（）の図記号（傍記ネ）へ配線があり，その図記号を①が指す。2階平面図には洋室3つ・階段・便所・ベランダがあり，上に1φ3W 100/200Vの引込みがある。左上の洋室と左下の洋室の外周の破線の配線を⑩が指す。右上の洋室の右上の角の傍記2のコンセントを⑫が指す。斜線の入った円のジョイントボックスが5つあり，丸の中に（）の照明器具（傍記ソ・タ・ト・ナ），DL（傍記テ），CL（傍記チ），円の中に2つの円の図記号（傍記ツ），階段の照明器具（傍記セ），黒丸の点滅器（傍記ソ・タ・ト・ナ・テ・4セ・チ・ツ），分電盤L-2，h・i・jへの矢印，傍記2のコンセントがある。ベランダ側に傍記20A 250V Eのコンセント（kへの矢印）とRC（傍記I・O）の図記号があり，そのコンセントを③が指す。1階平面図には玄関・便所・浴室・台所・和室・居間・階段がある。左上の屋外の二重丸の照明器具の横に黒丸と破線の小さな四角と(3A)の字があり，その破線の四角を⑨が指す。屋外灯から下へ傍記FEPの一点鎖線の配線が四角の中に×の図記号へ延び，その一点鎖線を⑳が指す。玄関の外の四角の中に黒丸の図記号から，丸の中にTの図記号の右の四角の中に音符の図記号への配線を⑧が指す。便所の右にあり，CL（傍記キ）と黒丸の点滅器（傍記キコ）につながる斜線の入った円のジョイントボックスを⑭が指す。便所の入口の黒丸の点滅器2つ（傍記ク・ケとL）のうち下の点滅器を⑲が指す。浴室の四角の中に2つの円の図記号（傍記イ）を⑮が指す。Whから分電盤L-1への配線が外壁を通る部分を⑯が指す。台所の傍記EETのコンセント（eへの矢印・接地の記号への細い線）を④が指す。居間の中央の斜線の入った円のジョイントボックスを⑰，そのボックスから点滅器（傍記シ・ス）への配線を⑱が指す。階段の上端付近にあるジョイントボックス（cへの矢印があり，黒丸の点滅器（傍記セ3）につながる）から，階段に沿って下端の階段の照明器具（傍記セ）の横の立上りの記号までの配線を⑦が指す。その左にはL-1からL-2への立上りの記号への配線が別にある。そのほか丸の中に（）・DL・CL・CHの図記号，2つの円を並べた図記号，横長の長方形の図記号，傍記P・Lの点滅器，傍記2・Eのコンセントがある。居間の下の傍記20A250V Eのコンセント（gへの矢印）とRC（傍記I・O）の図記号の下に接地の記号があり，それを⑥が指す。2階分電盤(L-2)結線図は，L-1からの1φ3W 100/200Vの配線（②が指す）が3P 50AF 40AのBに入り，2P20Aのh〜j（1φ100V），ルームエアコン1φ200Vのk（2P 20AのB。このBを⑬が指す），1φ100V（3階）のl・m（2P 20AのB）がある。1階分電盤(L-1)結線図は，屋外の1φ3W 100/200Vの引込みからWhを経て屋内の3P 75AF 60A 30mAのBE（⑤が指す）に至り，L-2への3P 50AF 50AのB，2P20Aのa〜f（1φ100V），ルームエアコン1φ200Vのg（2P 20AのB）がある

〔配線図の前書き〕図は，木造３階建住宅の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

１．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
４．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
５．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
６．3 路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

答えと解説

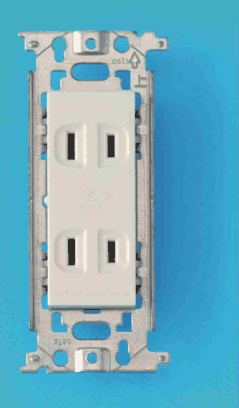

✓ これが正解ニ金属の取付枠に付いた白い器具。上下に差込口が2口あり，各口は縦の刃受2つからなる

解説

傍記2は2口で、縦長の刃受2つが上下に2口ある写真が合う。

配線図の図記号と、コンセントの写真の対応で判断します。⑫は2階の洋室の右上の角にある、半円に線が入った記号に傍記2が付いたコンセントです。傍記2は差込口が2つの2口コンセントを表します。EやETなどの傍記は付いていないので、接地極も接地端子も付かない一般のコンセントです。写真では、取付枠に付いた白い器具で、上下に2口あり、各口が縦長の刃受2つだけでできている写真が当てはまります。

他の写真と比べます。下に接地端子のねじが付く写真は、接地端子付のコンセントです。各口に縦長の刃受2つとその下の半円形の刃受を持つ写真は、接地極付のコンセントです。円弧状の刃受2つでできた口を持つ写真は、差し込んで回す引掛形です。⑫の記号にはこれらを示す傍記が無いので、いずれも当てはまりません。

覚え方は、傍記が2だけの2口コンセントは、縦長の刃受2つが上下に2口、です。

ほかの選択肢の解説

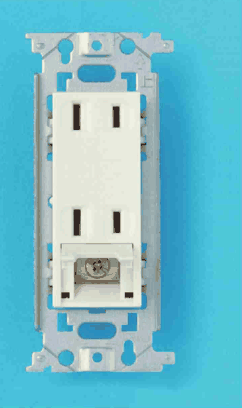

イ…と中ほどにそれぞれ縦の刃受2つの差込口があり，下にねじの付いた端子がある：器具の下の部分に端子ねじが見える写真で、接地端子を備えたコンセントの形です。⑫の記号に添えられているのは2だけでETの文字が無く、端子付きの写真とは対応しません。

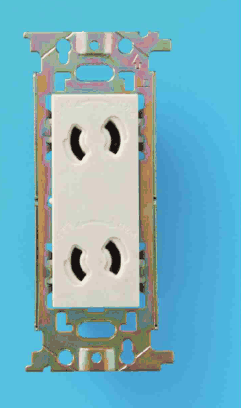

ロ…下に差込口が2口あり，各口は円弧状の刃受2つからなる：各口が円弧状の刃受2つでできた写真で、差し込んで回して抜けにくくする引掛形の配置です。⑫には引掛形を示す傍記が無いため、この写真は選べません。

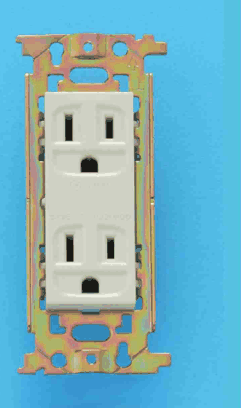

ハ…下に差込口が2口あり，各口は縦の刃受2つとその下の半円形の刃受からなる：縦長の刃受が2つずつ並び、その下に半円形の穴が加わる写真で、接地極を備えたコンセントです。⑫にはEを含む傍記が見当たらないので、半円形の穴まである写真は合いません。
