令和4年度下期第二種電気工事士筆記試験（午後）（電気技術者試験センター）問42

✓ これが正解ロ

解説

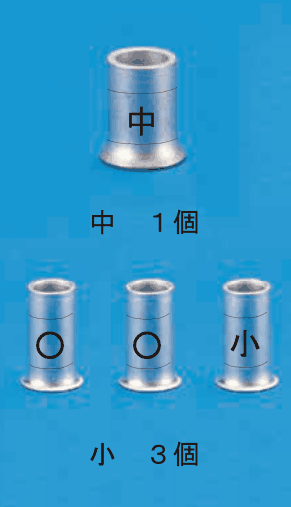

中1個・小3個（刻印は○2個・小1個）が正解です。

リングスリーブは、電線をまとめて圧着する筒です。1.6 mmの電線だけなら、2本は小スリーブで刻印は○、3〜4本は小スリーブで刻印は小、5〜6本は中スリーブで刻印は中です。

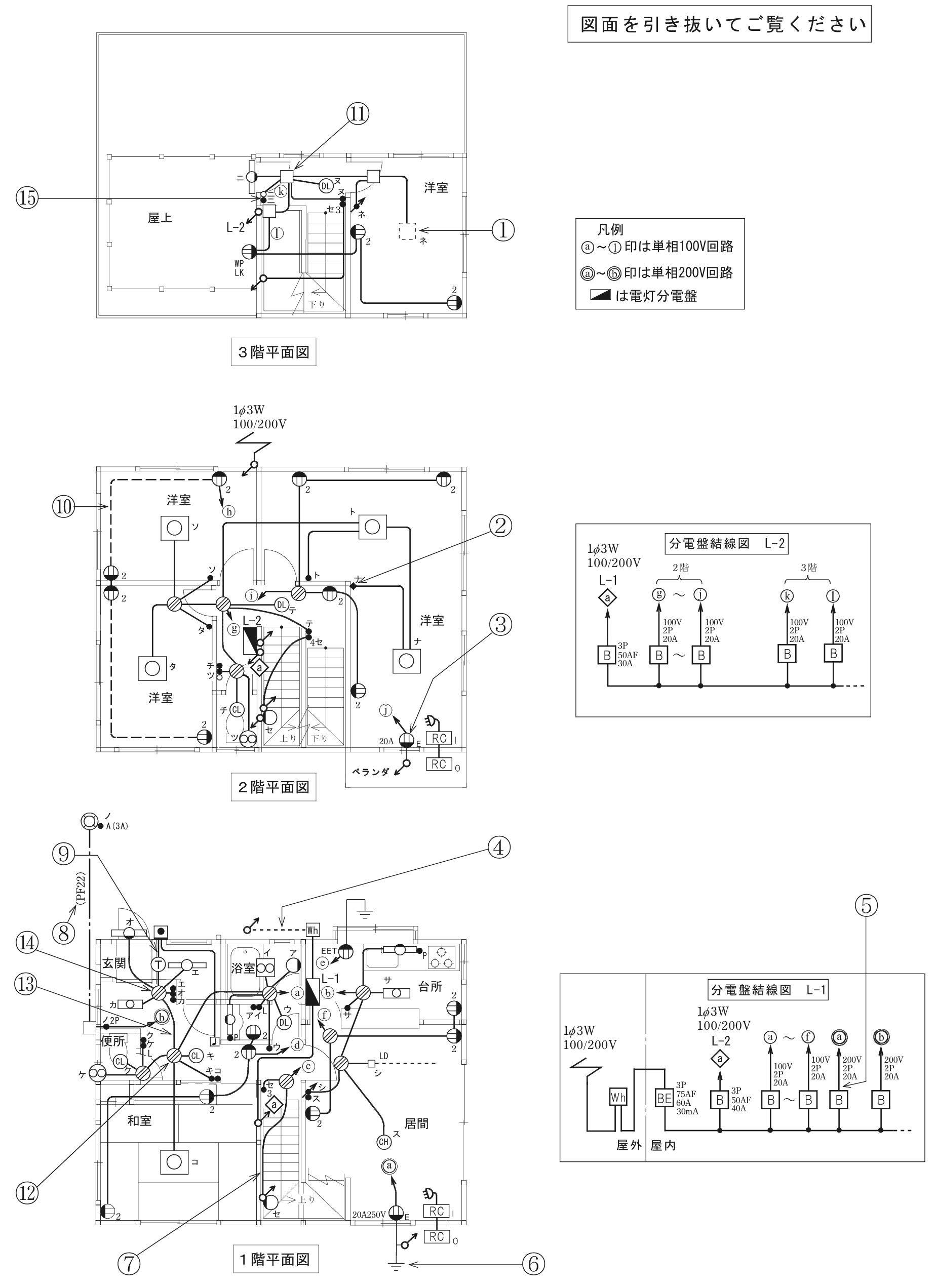

⑫は、1階の便所と居間の間にあるボックスで、6本のケーブルが集まります。玄関のボックス（⑬のケーブル）、浴室側のボックス、便所のボックス、キの照明器具、コの照明器具、キとコの点滅器です。

接地側の白線は、玄関側・浴室側・便所側・キ・コの5本が集まるので、中スリーブ（刻印は中）です。黒線は、玄関側・浴室側・便所側・点滅器の4本で、小スリーブ（刻印は小）です。残りは、キの照明器具と点滅器からの線どうし、コの照明器具と点滅器からの線どうしの2本ずつで、小スリーブ（刻印は○）が2個です。

よって、中1個、小3個（刻印は○・○・小）が正解です。覚え方は、1.6 mmは2本が○、3〜4本が小、5〜6本が中と、本数に合わせることです。

ほかの選択肢の解説

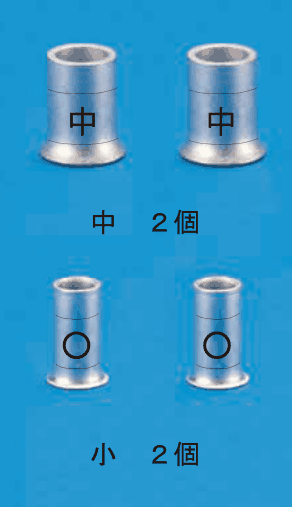

• イ…2個と 中 ２個 の字，下に中央に○の刻印があるリングスリーブ2個と 小 ２個 の字：中スリーブを2個使う組合せは、5〜6本の接続が2か所ある場合です。⑫で5本以上が集まるのは白線の1か所だけなので、中は1個で足り、2個目は余ってしまいます。

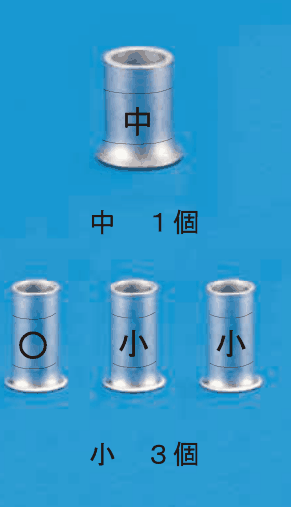

• ハ…1個と 中 １個 の字，下に中央に○・小・小の刻印があるリングスリーブ3個と 小 ３個 の字：中1個・小3個という個数は合っていますが、刻印が違います。2本の接続が2か所あるので、小スリーブのうち○が2個、小が1個になります。○・小・小の並びでは○が1つ足りません。

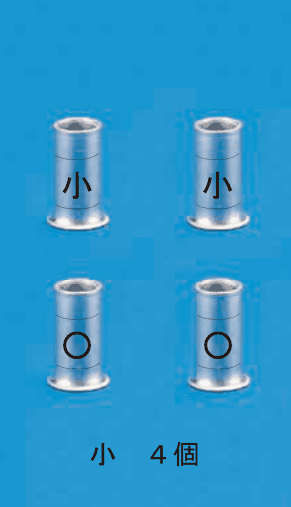

• ニリングスリーブ4個が上下2段に2個ずつ並び，上の2個は中央に小の刻印，下の2個は中央に○の刻印がある。下に 小 ４個 の字：中スリーブを使わず小スリーブ4個にすると、白線5本を小スリーブで圧着することになります。小スリーブでは4本までなので、5本が集まる白線には中スリーブが必要です。
