令和4年度上期第二種電気工事士筆記試験（午後）（電気技術者試験センター）問42

✓ これが正解ニ

解説

20A 250V Eのコンセントは、かぎ形の刃受けと接地極の穴の器具です。

この問は、コンセントの傍記と定格から、器具の穴の形を見分ける知識問題です。

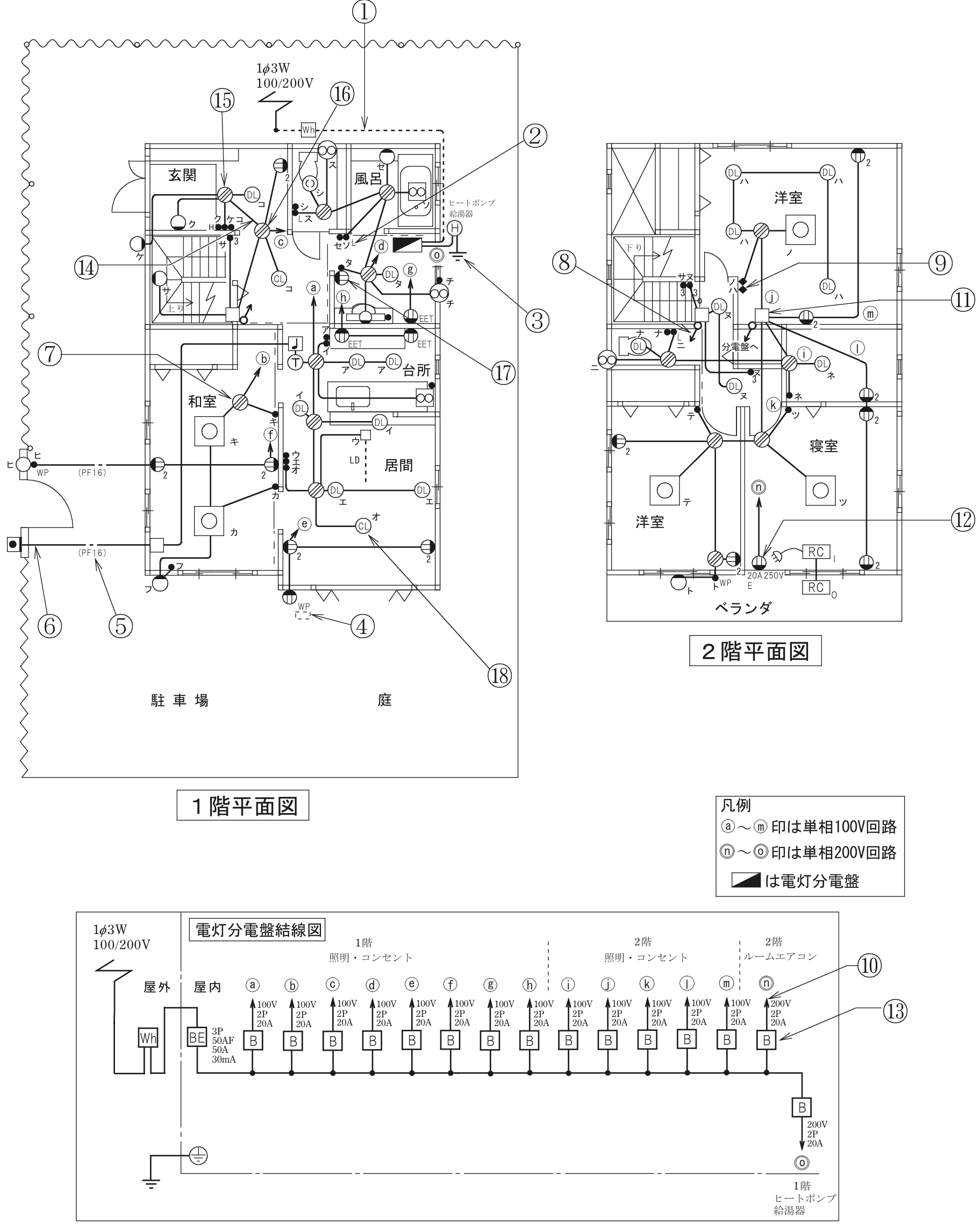

⑫は、ルームエアコン用の回路のコンセントで、傍記は20A250V Eです。Eは接地極付、20Aと250Vは定格の電流と電圧を表します。写真は穴の形で見分けます。接地極付は、2本の刃を差す穴に加えて、接地極を差すかまぼこ形の穴があります。さらに、250V用は、125V用とは刃を差す穴の形が違います。

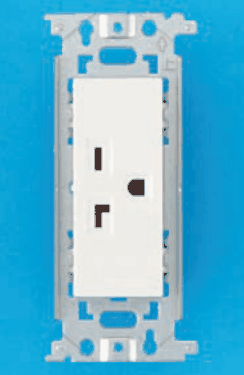

そこで、左に縦長の穴とその下にかぎ形の穴、右にかまぼこ形の穴が並ぶ、白い器具の写真が当てはまります。

縦長の穴が上下に2つ並ぶ接地極付の器具は、20 A用のかぎ形の穴が無く、15 A用の形です。横向きのT字形の穴を持つ器具も、250V用の形ではありません。黒い器具は円形の面に穴が4つあり、単相の2本刃＋接地極の形とは違います。覚え方は、穴の形は電圧と電流ごとに決まっている、です。

ほかの選択肢の解説

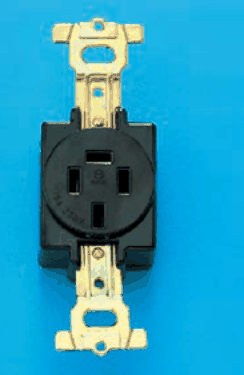

• イ上下に金色の取付金具が付いた黒色の器具。円形の面に，上に横長の穴，左右に縦長の穴，下に縦長の穴の計4つの穴がある：黒い円形の器具で、面に穴が4つあります。単相の2本の刃と接地極の組合せで考える穴の数とは違い、20A250Vの接地極付コンセントとは見た目が合いません。

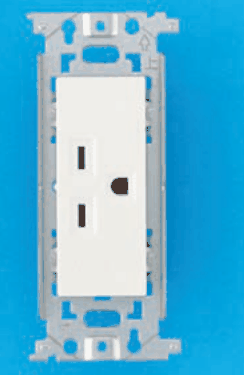

• ロ…。左に縦長の穴が上下に2つ，右にかまぼこ形の穴がある：白い器具で、縦長の穴が上下に2つ並び、右にかまぼこ形の穴があります。刃を差す穴が2つともまっすぐな形で、20 Aのプラグを受けるかぎ形の穴が無いので、⑫の20 Aの定格とは合いません。

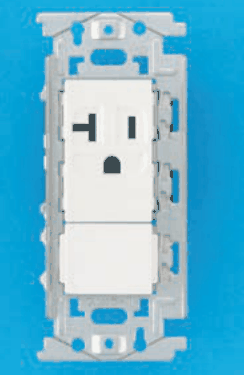

• ハ…で，上下2つの部分に分かれる。上の部分に，左に横棒と縦棒を組み合わせたT字を横にした形の穴，右に縦長の穴，その下の中央にかまぼこ形の穴があり，下の部分には穴が無い：白い器具で、上の部分に横向きのT字形の穴、右に縦長の穴、中央にかまぼこ形の穴があり、下の部分には穴がありません。T字形の穴は⑫の20A250Vの形ではありません。
