令和3年度上期第二種電気工事士筆記試験（午後）（電気技術者試験センター）問41

配線図

漏電遮断器に関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

⑪で示す図記号の機器は。

鉄筋コンクリート造の集合住宅共用部の部分的な配線図。上は1階平面図（出入口・宅配ロッカー・ホール・管理室・エレベータ・集会所・自販機・共用廊下），中段左は地下1階平面図（ポンプ室・受水槽室，湧水ポンプ・汚水ポンプ・給水加圧ポンプ），中段右は制御盤P-1の結線図，下左は配電盤P-Lの結線図と凡例，下中央は分電盤L-1の結線図，下右は制御盤P-2の結線図がある。平面図には照明器具・コンセント・点滅器・ボックス・電動機などの図記号と配線，傍記（DL・WP・LK・EET・20A250V E・LF3・F・P・BL・Hなど）と回路番号，点滅器と器具の対応を示すカナ（ア〜カ）がある。1階の配線は主に実線で，地下1階の配線は主に点線（短い線を並べた線）で(E19)(E31)の字がある。①は出入口の右上の，1φ3W100/200Vと3φ3W200Vの引込線が折れ線の記号を経てP-Lの記号に接続する，P-Lの記号の左上の点を指す。②は1階の建物の外の上側の，円の中に円がある2つの器具の間を結ぶ(FEP)の字のある一点鎖線の配線を指す（一点鎖線は右へ進んで下に折れ，集会所の右の同じ形の器具に至る）。③は集会所の下の自販機の右の，傍記Hとエの字のある黒丸の記号を指す。④はP-1の結線図の，3P30AのBEの右のSの記号（回路aへ）を指す。⑤はL-1の結線図の右側の，回路ⓗへ至るBの記号を指す。⑥はL-1の結線図の左下の，黒い三角を3つ縦に並べた記号（傍記2，回路ⓚ・ⓛ・※5へ至る）を指す。⑦はP-Lの結線図の左下の，P-1・P-2・L-1の接地をまとめた接地端子の記号から大地の記号へ至る部分を指す。⑧は地下1階の湧水ポンプのMの記号の右の，傍記LF3の黒丸の入った円の記号を指す。⑨は1階の宅配ロッカーの，上の斜線を引いた円の記号と下の斜線を引いた円の記号を結ぶ右側の実線の配線を指す。⑩は宅配ロッカーの，上の斜線を引いた円の記号の右下にある半分が黒い円のコンセントの記号の下の，破線の小さな四角を指す。⑪はL-1の結線図の，BEの傍記 3P 100A（欠相保護付）を指す。⑫は地下1階のポンプ室の右下隅の，1階からの配線が下りてくる白抜きの四角の記号を指す。⑬は地下1階のポンプ室を指す。⑭は⑫の四角の上にある，小さな円と右上への矢印の記号を指す。⑮⑯は地下1階の受水槽室の上側の，ⓑ・ⓐのひし形の記号の付いた2つの小さな円からP-1の記号へ至る，(E31)の字のある点線の配線を指す。⑰は1階の宅配ロッカーの下の階段の右上の，下の斜線を引いた円の記号を指す。⑱は1階の宅配ロッカーの，上の斜線を引いた円の記号を指す。P-1は3φ3W 200V（ひし形のa）からB 3P50A，BE 3P30AとSで回路a，BE 3P20AとSで回路b，制御配線※1・※2，IV5.5でP-Lへの接地。P-Lは動力用3φ3W 200VのWh，B 3P100A，B 3P50A 2個から地下1階P-1・P-2（ひし形のa・b）へ，電灯用1φ3W 100/200VのWh，B 3P100Aから1階L-1（ひし形のc）へ。L-1は1φ3W 100/200V（ひし形のc）からB 2個で回路ⓐⓑ，BE 3P 100A（欠相保護付），100V回路ⓒ〜ⓙのB，200V回路ⓜのB，TSを経た200V回路ⓝ，黒い三角3個の記号とRの付いたTの記号を経た100V回路ⓚⓛと※5，P-Lへの接地。P-2は3φ3W 200V（ひし形のb）からB 3P50A，BE 3P20A・3P20A・3P15AとSで回路c・d・e，※3・※4，2P20AのBとTS，P-Lへの接地。凡例は，ひし形のa〜cが幹線（三相3線200V又は単相3線100/200V），四角で囲んだa〜eが三相200V，ⓜ〜ⓝが単相200V，ⓐ〜ⓛが単相100V，※1〜※5が制御配線

〔配線図の前書き〕図は，鉄筋コンクリート造の集合住宅共用部の部分的な配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

１．屋内配線の工事は，動力回路及び特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
４．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
５．配電盤，分電盤及び制御盤の外箱は金属製である。
６．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
７．３路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

答えと解説

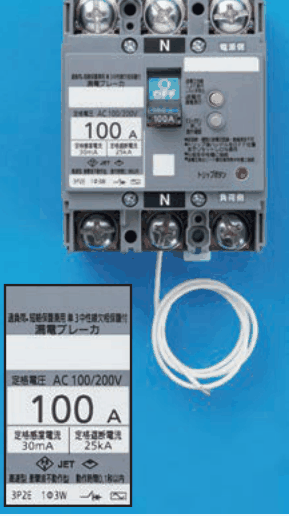

✓ これが正解ニ灰色の器具の写真。上下に3つずつ端子ねじがあり，上下の中央の端子の近くにNの字，上に電源側・下に負荷側の字，中央に緑色のハンドル（OFFの字），右に黄色と灰色の丸いボタンなどがあり，下から白色の細い線が出ている。下に表示の拡大があり，過負荷・短絡保護兼用単３中性線欠相保護付漏電ブレーカ，定格電圧 AC 100/200V，100 A，定格感度電流 30mA，定格遮断電流 25kA，JETの表示，3P2E 1Φ3W の字がある

解説

BE（欠相保護付）は、単3中性線欠相保護付の漏電ブレーカ。

⑪は、分電盤L-1の結線図にある、BEの下に3P 100A（欠相保護付）と書かれた機器です。BEは漏電遮断器（漏電を検出して電路を切る遮断器）の図記号で、L-1は単相3線式100/200Vの分電盤です。単相3線式では中央の中性線が切れると片側の電圧が上がるため、欠相保護（中性線の欠相を検出する機能）が付いたものを使います。

写真を見分けます。必要なのは、漏電遮断器で、かつ中性線欠相保護付です。漏電遮断器は感度電流（30mAなど）の表示があり、単3中性線欠相保護付はその字と、Nと書いた端子、器具から出ている白い細い線が見えます。両方を備えるのは、単3中性線欠相保護付の字、30mAの感度電流、N端子と白い線がそろった写真です。

漏電を扱わない普通のブレーカ、三相3線用の漏電ブレーカ、漏電を扱わない欠相保護付ブレーカは、どれかが欠けます。覚え方は、BEは漏電、欠相保護付はN端子と白い線、です。

ほかの選択肢の解説

イ…，中央に緑色のハンドル（OFFの字）がある。下に表示の拡大があり，CIRCUIT BREAKER，Ui AC 500V，100 A，AC 220V Icu 25kA，JETの表示，3P の字がある：CIRCUIT BREAKERとだけ表示された3Pの遮断器で、漏電を検出する表示も感度電流の記載もありません。BEの漏電遮断器にも、単相3線の欠相保護にも当たりません。

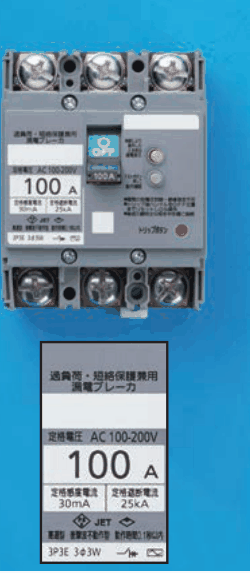

ロ…，中央に緑色のハンドル（OFFの字），右に黄色と灰色の丸いボタンと赤色の小さなボタンがある。下に表示の拡大があり，過負荷・短絡保護兼用漏電ブレーカ，定格電圧 AC 100-200V，100 A，定格感度電流 30mA，定格遮断電流 25kA，JETの表示，3P3E 3Φ3W の字がある：漏電ブレーカの表示と30mAの感度電流はありますが、3P3Eの三相3線用で、N端子も白い線も見えません。単相3線の中性線欠相保護付ではないので合いません。

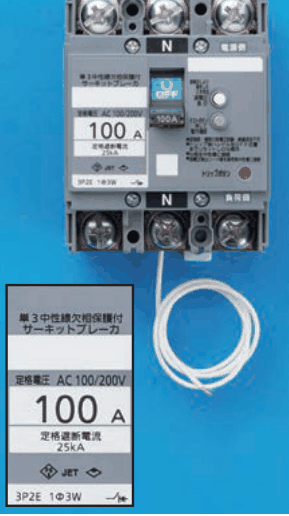

ハ…があり，上下の中央の端子の近くにNの字，上に電源側・下に負荷側の字，中央に緑色のハンドル（OFFの字），右に灰色の丸いボタンなどがあり，下から白色の細い線が出ている。下に表示の拡大があり，単３中性線欠相保護付サーキットブレーカ，定格電圧 AC 100/200V，100 A，定格遮断電流 25kA，JETの表示，3P2E 1Φ3W の字がある：N端子と白い線があり単3中性線欠相保護付ですが、表示はサーキットブレーカで感度電流の記載がありません。漏電を検出しないので、BEの漏電遮断器ではありません。
