平成24年度下期第二種電気工事士筆記試験（電気技術者試験センター）問41

配線図

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

⑪で示す天井部分に取り付けられる図記号のものは。

鉄骨軽量コンクリート造店舗平屋建の配線図。上は平面図（事務所・冷蔵庫・店舗・出入口・駐車場）、左下に回路の符号の凡例、右下に制御盤P-1の結線図、一番下に分電盤L-1の結線図。凡例は、丸で囲んだ字は単相100V回路、二重丸で囲んだ字は単相200V回路、ひし形で囲んだ字は三相200V回路（以下、丸で囲んだ字はⓐのように、二重丸で囲んだ字は◎a、ひし形で囲んだ字は◇aのように書く）。平面図の配線は、特記の所を除き実線。平面図の左の外に 1φ3W100/200V の引込線（折れ線の記号）があり、黒丸（⑩はこの黒丸を指す）からWhの四角を経て、左の壁の分電盤L-1の記号（長方形を左上から右下への対角線で分け、左下の三角形が黒い。⑳はこの記号を指す）に至る。L-1の上の外に黒丸（傍記 A(3A)）があり、線でL-1と結ばれている。その下に 3φ3W200V の引込線（折れ線の記号）があり、黒丸からWhの四角を経て、左の壁の制御盤P-1の記号（長方形の中に×があり、上と下の三角形が黒い）に至る。P-1から◇aの配線が冷蔵庫の左上の、四角の中に円とSの字がある記号へ、◇bの配線が左の壁の外のRCの字の四角（傍記O）へ至る。このRCの字の四角の下に接地の記号があり、⑱と⑨はこの接地の記号を指す。RCの字の四角（傍記O）から右へ延びる線は、冷蔵庫の所を横切って店舗に入り、◇bの字の所で上へ折れ、上から3つ目の棚の長方形の中の小さな四角（右にRCの字の四角（傍記I）が短い線で結ばれている）を通って、上から1つ目の棚の長方形の中のRCの字の四角（傍記I）に至る。④はこの縦の線の、小さな四角と折れ目の間を指す。左上の部屋（事務所の上）には、四角の中に円が2つ並んだ記号（傍記イ）と、その右の黒丸（傍記 L と イ）があり、線で結ばれている。四角の中に円が2つ並んだ記号から出た線は左へ回って下へ延び、事務所の左上の、円の左半分が黒く右半分に横線2本がある記号に至る。この記号から下へ矢印の配線がⓙに出て、右へ延びた線は右の間仕切り壁の、円の左半分が黒く右半分に横線2本がある記号に至り、そこから下へ延びる線は同じ形の記号に至る。左上の部屋の右に、円の中に×がある記号（傍記6）があり、下へ矢印の配線が出ている。事務所には、縦長の長方形の中ほどに円を重ねた照明器具が縦に3つ並んで線で結ばれ、中の器具からⓓへ矢印の配線が出ている。⑲は一番下の器具を指す。左下の部屋には小さな四角があり、上のⓕへ矢印の配線が出ている。この四角は、左の壁の円の左半分が黒く右半分に横線2本がある記号（傍記 2 と EL。⑰はこの記号を指す）、下のDL（傍記ロ）、下の壁際の、円の中に小さな円が2つ並んだ記号（傍記ハ）、右の黒丸2つ（上の黒丸に傍記ロ、下の黒丸に傍記 L と ハ）、右下の斜線を引いた円の記号（⑯はこの記号を指す）と配線で結ばれている。斜線を引いた円の記号は、上のDL（傍記ニ）、右の黒丸（傍記ニ）、下の壁際の、長方形の台の上の下半分が黒い円の照明器具と配線で結ばれ、この照明器具の右に黒丸（傍記P）がある。店舗の上の壁の外側に沿って 20A250V の字があり、①はこの字の所を指す。その左下に、円の上側が黒く下側に縦線2本がある記号（傍記E）があり、左の◎eへ矢印の配線が出ている。その右に同じ形の記号（傍記ET）があり、ⓗへ矢印の配線が出ている。その下に、小さな四角から右へ点線（短い線を並べた線）が延び、点線上に円が3つあり、点線の下に LD の字が3つある。⑪は2つ目と3つ目の円の間の点線を指す。その下のカウンタの字のある長方形の中に、円の中に縦線2本がある記号（傍記LK）が2つあり、実線で結ばれている。左の記号からⓘへ矢印の配線が出て、②は右の記号を指す。その下にDLが横に3つ並んで実線で結ばれ、左のDLからⓐへ矢印の配線が出て、左のDLは上の小さな四角とも線で結ばれ、右のDLは右上のDLと結ばれている。右上の壁の小さな四角から左の◎cへ矢印の配線が出て、右の外へ CV 5.5-2C (FEP) の字のある一点鎖線が延び、二重の円の間が4か所で区切られた記号に至る。⑫はこの一点鎖線を指す。出入口の左に、縦長の長方形に重なる、×で4つに分け左と右の部分が黒い円の記号があり、ⓔへ矢印の配線が出ている。③はこの記号を指す。店舗の右の壁の内側に、円の右半分が黒く左半分に横線2本がある記号があり、ⓚへ矢印の配線が出ている。壁の外側にはこれと短い線で結ばれた、円の左半分が黒く右半分に横線2本がある記号（傍記WP）がある。店舗には、長方形の中ほどに円を重ねた照明器具が横に3つ並んだ列が4列あり、上の列から◎aへ、3列目から◎bへ矢印の配線が出て、1列目と2列目、3列目と4列目はそれぞれ縦の線で結ばれている。その左に、ⓑへ矢印の配線が出るDLが縦に4つ並んで線で結ばれている。下には、ⓒへ矢印の配線が出るDLが横に4つ並んで線で結ばれている。店舗の下の壁際に、円の下側が黒く上側に縦線2本がある記号（傍記EET）が2つあり、破線で結ばれ、左の記号からⓖへ矢印の配線が出ている。右下の壁の小さな四角から左の◎dへ矢印の配線が出て、右の外へ CV 5.5-2C (FEP) の字のある一点鎖線が延び、二重の円の間が4か所で区切られた記号に至る。⑤はこの一点鎖線を指す。P-1の結線図は、3φ3W 200V の引込線（折れ線の記号）から屋外のWhの四角を経て、屋内のBの四角（傍記 3P 60A。⑥はこの四角を指す）に至り、その先の線から BEの四角（傍記 3P 40A）を経て◇aへ、BEの四角（傍記 3P 30A）を経て◇bへ矢印の配線が出る（⑬はこの3P 30AのBEから◇bへの配線を指す）。線の右端は破線。L-1の結線図は、1φ3W 100/200V の引込線（折れ線の記号）から屋外のWhの四角を経て屋内の黒丸に至り、黒丸から下のBの四角（傍記 3P 100A）へ、また右へ延びた線がBの四角（傍記 100V 20A）を経てⓔへ。3P 100AのBの先の横の線から、上へBEの四角（傍記 100V 20A）を経てⓕ・ⓖ・ⓗ・ⓘ・ⓙ・ⓚへ、BEの四角（傍記 200V 20A）を経て◎eへ矢印の配線が出る。下へは、BEの四角（傍記 100V 20A）を経て丸の中にTの字の記号（傍記R。⑮はこの記号を指す）、BEの四角（傍記 100V 20A）4つと（傍記 200V 20A）2つを経て黒い三角形が3つ並んだ記号（傍記6。⑧は左の三角形を指す）に至り、そこからⓐ・ⓑ・ⓒ・ⓓ・◎a・◎bへ矢印の配線が出る。丸の中にTの字の記号と、円の中に×がある記号（傍記6）も黒い三角形の記号と線で結ばれている。残りのBEの四角（傍記 200V 20A）3つは、それぞれSの字の四角を経て◎cへ、Sの字の四角を経て◎dへ、TSの字の四角（⑦はこの四角を指す）に至り、2つのSの字の四角とTSの字の四角は横の線で結ばれ、TSの字の四角から屋外の黒丸（傍記 A(3A)。⑭はこの黒丸を指す）へ線が延びる

〔配線図の前書き〕図は、鉄骨軽量コンクリート造店舗平屋建の配線図である。この図に関する次の各問いには４通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを１つ選びなさい。

【注意】

答えと解説

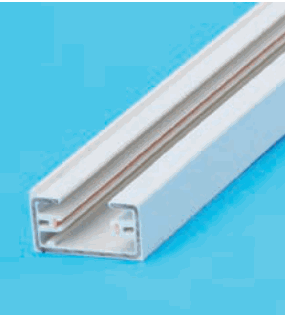

✓ これが正解イ青い背景に置かれた白色の細長い材料で、断面は下が開いた四角形で、内側の両側に溝があり、溝の奥に銅色の線が見える

解説

天井のLDはライティングダクトで、溝に導体があります。

⑪は、天井に取り付けられた点線の部分で、そばにLDの字が並んでいます。この問は、LDの字から配線器具を決め、その写真を選ぶ知識問題です。

LDはライティングダクトを表します。ライティングダクトは、天井などに取り付けるレール状の配線器具で、照明器具を好きな位置に付け替えられます。図では、ダクトの線に沿って円の記号の照明器具が3つ並んでいます。

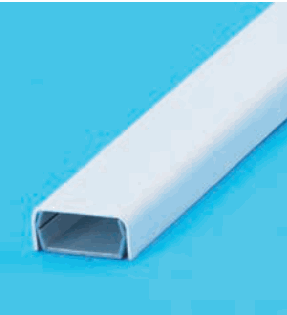

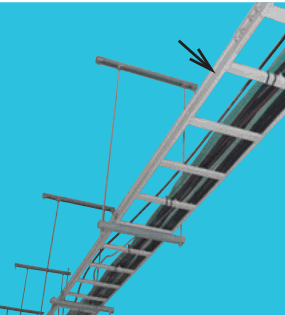

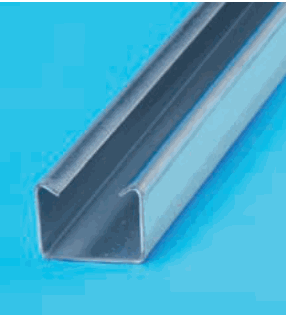

写真で見分けると、ダクトは断面が下に開いた四角形で、内側の両側に溝があり、溝の奥に銅色の導体が通っています。ここに照明器具の端子を差し込んで給電します。断面が閉じた筒形の材料は電線を収めて保護するもので、器具を差し込む溝や導体はありません。天井から吊りボルトで吊った、はしごの形をしたものはケーブルを載せて通す棚で、ケーブルラックです。上が開いた金属の溝形の材料も、導体が見えず、照明器具を差し込む構造ではありません。

LDの字を見たら、溝の奥に導体が見えるレール状のもの、と覚えます。

ほかの選択肢の解説
