平成26年度上期第二種電気工事士筆記試験（電気技術者試験センター）問41

✓ これが正解ロ

解説

木に配線用の穴をあけるのは、先がねじ状のらせん刃のきりです。

⑪は和室にある、円の中に丸括弧が入った記号（傍記コ）で、引掛シーリングを表します。この問は、木造の造営物に配線用の穴をあけるための工具を選ぶものです。

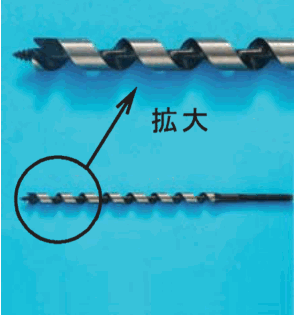

木の柱や梁にケーブルを通す穴をあけるには、先端が細いねじ状で、らせん状の刃が付いた木材用のきりを使います。写真では、細長い棒にらせん状の刃が巻き付き、拡大した先端が細いねじ状になっているものがこれに当たります。先のねじが木に食い込んで進み、らせん状の刃が削りくずを外へ送り出す形です。

他の写真は、円すい形で縦に溝のある刃、円筒形の縁にのこぎり状の歯がある刃、T字形の取っ手の工具で、どれも木材用のきりとは形が違います。覚え方は、木に穴をあけるきりは先がねじ状でらせん状の刃、と写真の形を押さえることです。

ほかの選択肢の解説

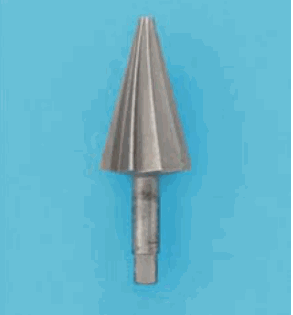

• イ…の先端部で、円すい形で縦に溝のある刃と、その下の軸からなる：写真は円すい形の刃に縦の溝が走るもので、先が細いねじ状ではなく、らせん状の刃もありません。木の柱や梁に配線用の穴をあける、先がねじ状のきりの形とは違います。

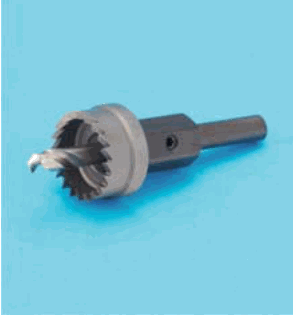

• ハ青い背景に置かれた工具の先端部で、円筒形の縁にのこぎり状の歯があり、中央から刃先が出て、右に軸が付いている：円筒の縁にのこぎり状の歯が並び、中央から刃先が出ている形で、大きな丸い穴をあける工具です。細いねじ先のきりとは違い、木の柱へ配線用の穴を通す工具とは別物です。

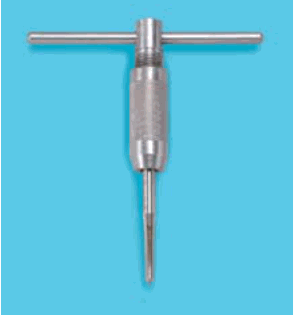

• ニ…で、T字形の横棒の取っ手の下に刻みのある筒状の部分と細い刃が付いている：T字形の取っ手の下に、刻みのある筒と細い刃が付いた形です。先端は細くまっすぐで、木に食い込むねじ状の先も、削りくずを送り出すらせん状の刃もありません。
