令和3年度上期第二種電気工事士筆記試験（午前）（電気技術者試験センター）問41

配線図

図記号に関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

⑪で示す図記号の機器は。

鉄筋コンクリート造集合住宅の1戸部分の配線図。上は平面図で，配線はすべて実線で描かれている。部屋はバルコニー，洋室3つ，便所，風呂，脱衣室，台所，和室，リビング・ダイニングルーム，ベランダ。右上に1φ3W100/200Vの引込みとWh（その左に接地の記号）があり，Whから下へ縦の配線が延び，600V CVT14 E5.5(PF36) の傍記がある（この配線の上の方を⑫，下の方を③が指す）。玄関の外に四角の中に黒丸の図記号，その下の室内に四角の中に音符の図記号（①）があり，その2つの間の配線を②が指す。音符の図記号の右に丸の中にTの図記号（⑪）があり，その右の四角のジョイントボックスにつながる。各部屋には斜線の入った円のボックス，傍記ア〜ツの照明器具（丸の図記号，DL，CL，CH，丸の中に横線の図記号，横長の長方形の図記号など），黒丸の点滅器（傍記3，H，L，P，WPなど），傍記2・E・EET・ET・LK・WPのコンセントがある。中央の洋室の縦の配線を⑩，その洋室の斜線の入った円のボックスを⑱，脱衣室と台所の間の斜線の入った円のボックスを⑰，リビング・ダイニングルーム中央の斜線の入った円のボックスを⑯が指す。和室の丸の中に横線のある図記号（傍記タ）を⑨，和室とリビング・ダイニングルームの間の壁の黒丸の点滅器（傍記H セ）を④，脱衣室の横長の長方形の図記号（右に黒丸の点滅器と傍記P）を⑬，リビング・ダイニングルームの右の壁の傍記2のコンセントを⑭，その下の傍記20A 250V Eのコンセントを⑤が指す。リビング・ダイニングルームにRCの図記号と，二重丸のⓛへの矢印，プラグの記号があり，ベランダにもRCの図記号があってその右の破線の小さな四角（傍記の欄）を⑥が指す。下は分電盤結線図で，屋外の1φ3W 100/200VからWhを経て屋内のBE（3P 60AF 60A 30mA）に至り，上段のB 6つ（100V）からⓐ〜ⓕ，下段のB 6つ（左から5つは100V，右端は200V）からⓖ〜ⓚと二重丸のⓛへの回路がある。下段の左から4つ目（ⓙ）のBを⑦，下段右端（200V）のBを⑮，そのBからⓛへの配線を⑧が指す。屋外と屋内の境の線の下に接地の記号がある

〔配線図の前書き〕図は，鉄筋コンクリート造集合住宅の１戸部分の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

１．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
４．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
５．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
６．3 路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

答えと解説

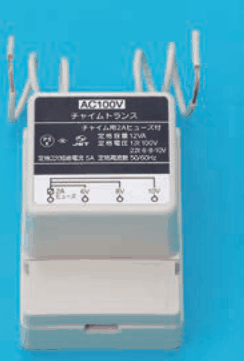

✓ これが正解ハ白い箱形の器具で，上から白い電線が数本出ている。銘板に AC100V，チャイムトランス，チャイム用2Aヒューズ付，定格容量 12VA，定格電圧 1次 100V 2次 6-8-10V などの字があり，下に端子の並びの図と 6V 8V 10V の小さな字がある

解説

チャイム回路の変圧器はチャイムトランスです。

⑪は、丸の中にTと書いた図記号で、変圧器(トランス)を表します。図では、⑪はチャイム①とジョイントボックスの間に入り、ボタンとチャイムを結ぶ配線(②)と同じ回路にあります。この回路は小勢力回路で、100 Vを低い電圧に下げる変圧器が必要です。したがって、答えはチャイム用の変圧器です。

写真を見分けます。正解の写真は、淡い灰色の本体の銘板に、チャイムトランス AC100V と書かれ、上に線の輪が出ています。黒い箱で24 Vの表示がある写真も変圧器ですが、分電盤用の小型リモコントランスで、リモコン回路に使うもので、チャイム用ではありません。

時計の文字盤が付いた写真は、決めた時刻に入り切りするタイムスイッチです。sec の目盛りと設定のつまみがある写真は、設定した時間のあとに動作するタイマで、どちらも変圧器ではありません。

覚え方は、丸にTは変圧器で、チャイムにつながるものはチャイムトランス、です。

ほかの選択肢の解説

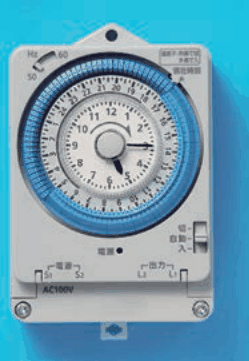

イ白い箱形の器具。正面に時刻の数字が並ぶ円形の文字盤とその周りの青い目盛りの輪，針があり，右側に切・自動・入の切替え，左上に Hz 50 60 の切替え，下部に電源と出力の端子の表示と AC100V の字がある：時計の文字盤と切・自動・入の切換えがある写真は、時刻で入り切りするタイムスイッチです。電圧を変える器具ではないので、丸にTの変圧器の記号には当たりません。

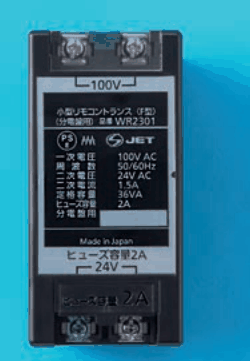

ロ黒い箱形の器具。上と下にねじ端子が2つずつあり，上に 100V，下に 24V の字。銘板に小型リモコントランス（F型）（分電盤用）品番 WR2301，一次電圧 100V AC，周波数 50/60Hz，二次電圧 24V AC，二次電流 1.5A，定格容量 36VA，ヒューズ容量 2A，分電盤用，Made in Japan，ヒューズ容量2A の字がある：黒い箱に24 Vの表示がある写真は、分電盤に取り付ける小型リモコントランスで、リモコン回路の電源用です。銘板にチャイムトランスと書かれた器具とは別のものです。

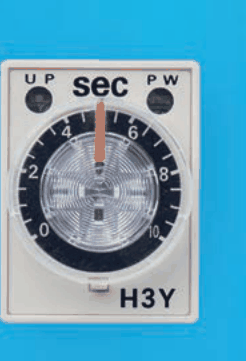

ニ白い四角い器具。上に UP，sec，PW の字，中央に0から10までの目盛りの円形のダイヤルとオレンジ色の針，下に H3Y の字がある：sec の目盛りと設定つまみがある写真は、設定した時間のあとに接点が動くタイマです。電圧を下げる器具ではないので、⑪の変圧器の記号とは別の器具です。
