令和4年度下期第二種電気工事士筆記試験（午前）（電気技術者試験センター）問41

配線図

ケーブル工事に関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

⑪で示す点滅器の取付け工事に使用するものは。

木造1階建住宅及び車庫の配線図。上は住宅の平面図で，風呂・便所・洗面所・台所・玄関・寝室・和室・居間・洋室があり，左側に公道がある。照明器具・コンセント・点滅器・ジョイントボックスの図記号と実線の配線，2・2E・2EET・EET・2E WP・20A250V E・3・RAS・RC・DL・Pなどの傍記，ヒートポンプ給湯器のHの記号がある。洗面所の左の壁際に1φ3W 100/200Vの引込みとWhと分電盤L-1がある。①は便所の近くの点滅器（傍記キ・カ）の上の白丸の記号（傍記キ），②は和室の破線で描いた正方形の記号（傍記コ），⑦は玄関の左の壁沿いで，音符の入った四角の記号（Tの記号の円につながる）と下の黒丸の入った四角の記号を結ぶ配線，⑨は分電盤L-1の下の接地の記号，⑮は分電盤L-1の右の四角のボックス，⑰は洗面所の右のジョイントボックス，⑯は⑰のジョイントボックスから⑮のボックスへ下る配線，⑩は⑮のボックスから台所の上のジョイントボックスへ下る配線，⑪は洋室の入口の点滅器（傍記ス），⑫は玄関のジョイントボックス。台所の左の壁の点滅器（傍記チ 2P）から一点鎖線の配線（⑧）が屋外の灯具（傍記チ A(3A)）に至る。洋室の下側のコンセントの所から一点鎖線の配線が車庫の開閉器の記号B（③）に至り，車庫内はBから点線（短い線を並べた線）の(E19)の配線でジョイントボックス⊠（⑥）に至り，そこから点線の(E19)の配線で照明器具（傍記タ）と，コンセントと点滅器（傍記タ）の組（⑭）につながる。下は分電盤L-1の結線図で，屋外の1φ3W 100/200Vの引込みからWhを経て屋内のBE 3P 50AF 50A 30mAに至り，B 100V 2P 20A 10個から回路ⓐ〜ⓓ（照明）・ⓔ〜ⓙ（コンセント）へ，B 200V 2P 20A 3個から回路ⓚ（ルームエアコン）・ⓛ（屋外灯）・ⓜ（ヒートポンプ給湯器）へ分岐し，接地の記号がある。④は回路ⓛの配線，⑤は回路ⓚの配線用遮断器，⑬は回路ⓐの配線を指す

〔配線図の前書き〕図は，木造１階建住宅の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

１．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
４．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
５．分電盤の外箱は合成樹脂製である。
６．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
７．3 路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

答えと解説

✓ これが正解ハ黒い樹脂製の長方形の箱で，側面にすき間が多く格子のような形になっている

解説

⑪の点滅器はケーブル工事用の埋込スイッチボックスで取り付ける。

⑪は、洋室の壁に取り付ける点滅器（傍記ス）です。注意書きにあるとおり、この住宅の屋内配線は600V ビニル絶縁ビニルシースケーブル平形（VVF）によるケーブル工事です。ケーブル工事では、電線管をつなぐ必要がないので、点滅器を収める箱には、管をつなぐ口は要りません。

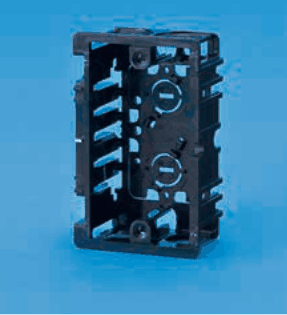

写真で見分けるときは、箱の上端に管をつなぐ円筒形の口があるかどうかを見ます。黒い樹脂製で、側面にすき間が多く格子のような形をした箱には、管をつなぐ口がありません。ケーブルをそのまま差し入れて使う形で、ケーブル工事に合います。灰緑色の樹脂製の箱、銀色の金属製の箱、白い樹脂製の箱は、どれも上端に管をつなぐ口があり、電線管を使う工事用の形です。

覚え方は、ケーブル工事には管の口なし、電線管工事には管の口あり、です。

ほかの選択肢の解説

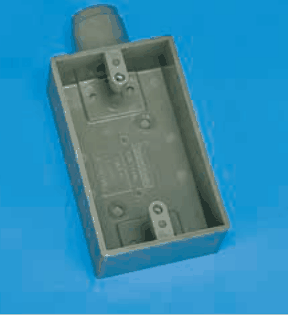

イ灰緑色の樹脂製の長方形の箱で，上端に管をつなぐ円筒形の口が1つあり，内側の上下に取付け用のねじの付いた突起がある：灰緑色の樹脂製で、上端に管をつなぐ円筒形の口が付いた箱です。管の口は電線管をつなぐためのものなので、ケーブルだけを使う⑪の工事には合いません。

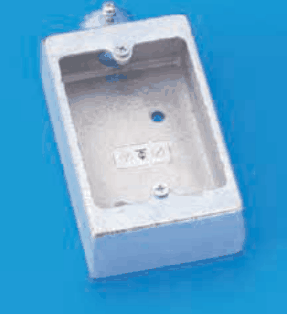

ロ銀色の金属製の長方形の箱で，上端に管をつなぐ口が1つあり，内側の上下に取付け用のねじ，底に穴がある：銀色の金属製で、上端に管をつなぐ口がある箱です。電線管を使う工事向けの形で、VVF のケーブル工事で点滅器を取り付ける⑪には使いません。

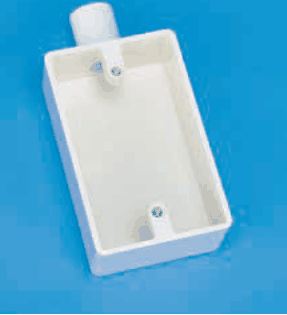

ニ白い樹脂製の長方形の箱で，上端に管をつなぐ円筒形の口が1つあり，内側の上下に金色のねじ穴のある突起がある：白い樹脂製で、上端に管をつなぐ円筒形の口がある箱です。管の口があるので電線管を使う工事向けであり、ケーブル工事の⑪には向きません。
