令和5年度上期第二種電気工事士学科試験（午前）（電気技術者試験センター）問49

✓ これが正解イ

解説

確認表示灯内蔵スイッチは、この図では使っていません。

この問は、配線図の点滅器の傍記と、スイッチの写真および接点の図を結びつける知識で判断します。図で使われている点滅器は、傍記が付かない片切（1つの回路を入り切りする）スイッチ、傍記Hの位置表示灯内蔵のスイッチ、傍記に3が付く3路スイッチです。確認表示灯は、①のように点滅器とは別の小さな白丸で描かれています。

写真の下にある接点の図で見分けます。0の端子を1か3に切り替える図は3路スイッチ、端子が2つで接点が1つの図は片切スイッチ、接点に並列にランプの印がある図は、切っているときに光る位置表示灯内蔵のスイッチです。

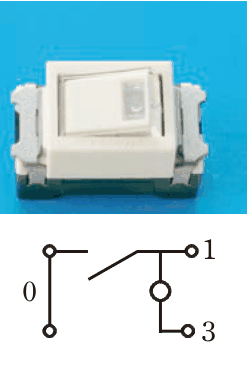

残る一つは、端子は0・1・3の3つあるものの、接点は0と1の間に1つだけで、ランプが1と3の間に入っています。3に接地側の線をつなぎ、入れて負荷に電気が行くとランプが光る、確認表示灯内蔵のスイッチ（傍記L）です。この図に傍記Lの点滅器は無いので、これが使っていないスイッチです。

覚え方は、0が1と3に切り替われば3路、ランプが接点と並列なら位置表示灯内蔵、接点が1つで3つ目の端子へランプがつながれば確認表示灯内蔵、ランプの無い2端子は片切、です。

ほかの選択肢の解説

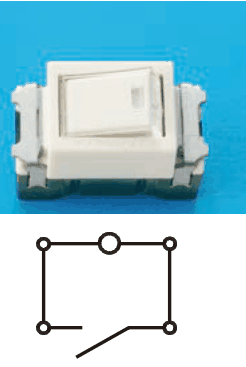

• ロ…2つの端子の間の接点に並列にランプの記号がある：接点に並列にランプの印がある、位置表示灯内蔵のスイッチです。図には傍記Hを付けたHクの点滅器があり、使っているものなので、使っていないものには当たりません。

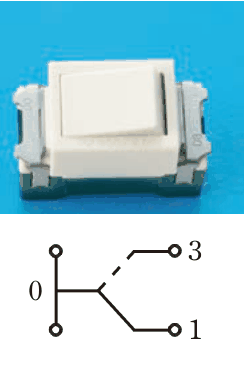

• ハ白い無地のハンドルの埋込形のスイッチの写真。下の図は，端子0と端子1・端子3を切り替える接点：白い無地のハンドルで、0・1・3の端子を持つ3路スイッチです。図には傍記3の点滅器が複数あり、使っているスイッチなので、使っていないものではありません。

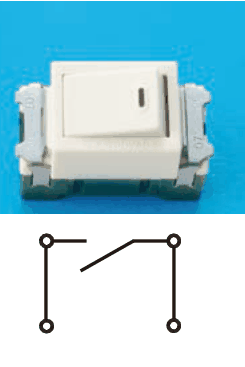

• ニ白いハンドルに小さな縦長の印がある埋込形のスイッチの写真。下の図は，2つの端子の間に接点が1つある：端子が2つで接点が1つの、片切スイッチです。図の点滅器の多くは傍記のない片切の丸で、使っているスイッチなので、使っていないものを問う答えにならないのです。
