令和5年度上期第二種電気工事士学科試験（午前）（電気技術者試験センター）問44

✓ これが正解ハ

解説

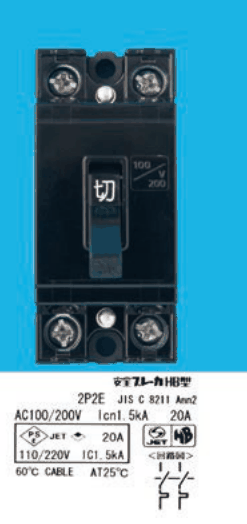

⑭は、両極に接点のある100/200V用の配線用遮断器です。

この問は、分電盤の結線図の記号から、器具の種類と定格を読み取り、写真と照らす知識で判断します。⑭は、ヒートポンプ給湯器の回路につながるBの記号で、200V 2P 20Aと書かれています。Bは配線用遮断器で、過電流のときに回路を切る器具です。漏電遮断器は、分電盤の入口にあるBEの記号の別の器具です。

200Vの回路では、2本の電線の両方を切り離す2極の遮断器が必要で、定格に100/200Vの表示があるものを使います。写真で見分けるときは、器具の表示にAC100/200Vとあり、回路図の2本の線の両方に接点があるものを選びます。

漏電遮断器の写真には、中央付近にテストボタンの表示と、定格感度電流30mAの表示があります。⑭には当てはまりません。片方の線にしか接点がない器具は、100V用で、L・Nの表示があります。

覚え方は、Bは配線用遮断器、BEは漏電遮断器、200Vには両極に接点があり100/200Vと書かれたもの、です。

ほかの選択肢の解説

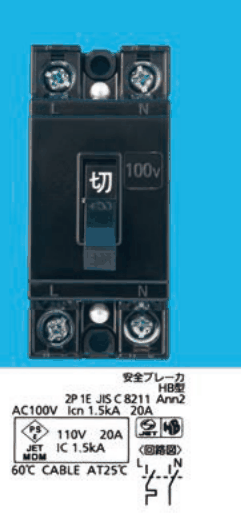

• イ…L・Nの端子ねじ，中央に切の字のハンドルと100vの表示。下の表示に 安全ブレーカ HB型 2P 1E JIS C 8211 Ann2 AC100V Icn 1.5kA 20A 110V 20A IC 1.5kA 60℃ CABLE AT25℃ 回路図 の字と，2本の線のうち1本にだけ接点がある回路図：100V用で、回路図の2本の線のうち1本にだけ接点があるブレーカです。L・Nの端子表示があり、200Vの回路には使えません。⑭は200V 2P 20Aです。

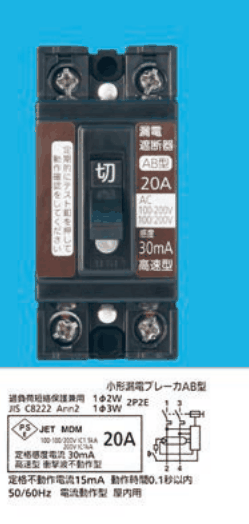

• ロ…端子ねじ，中央に切の字のハンドル，左に定期的にテストボタンを押して動作確認をしてくださいの表示，右に 漏電遮断器 AB型 20A AC 100-200V 感度 30mA 高速型 の表示。下の表示に 小形漏電ブレーカAB型 過負荷短絡保護兼用 1φ2W 1φ3W 2P2E JIS C8222 Ann2 20A 定格感度電流 30mA 高速型 衝撃波不動作型 定格不動作電流15mA 動作時間0.1秒以内 50/60Hz 電流動作型 屋内用 の字と回路図：テストボタンと感度30mAの表示がある、漏電遮断器の写真です。⑭は配線用遮断器のBで、漏電遮断器は分電盤の入口にあるBEなので、この機器ではありません。

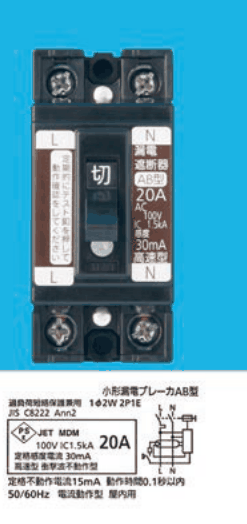

• ニ…端子ねじ，中央に切の字のハンドル，左右にL・Nの表示，左に定期的にテストボタンを押して動作確認をしてくださいの表示，右に 漏電遮断器 AB型 20A AC100V 1.5kA 感度 30mA 高速型 の表示。下の表示に 小形漏電ブレーカAB型 過負荷短絡保護兼用 1φ2W 2P1E JIS C8222 Ann2 100V IC1.5kA 20A 定格感度電流 30mA 高速型 衝撃波不動作型 定格不動作電流15mA 動作時間0.1秒以内 50/60Hz 電流動作型 屋内用 の字と回路図：漏電遮断器で、定格は100Vです。テストボタンがあり、200Vの回路に使う配線用遮断器の⑭とは種類も定格も異なります。
