令和5年度上期第二種電気工事士学科試験（午前）（電気技術者試験センター）問50

✓ これが正解ハ

解説

赤い握りの圧着工具は、リングスリーブ用の組合せではありません。

この問は、電気工事で一緒に使う材料や工具の組合せが適切かを、写真で見分ける知識で判断します。リングスリーブは、電線を重ねてかしめて接続する筒で、小のスリーブには専用の圧着工具を使います。この専用の圧着工具は、握りが黄色のものが一般的です。

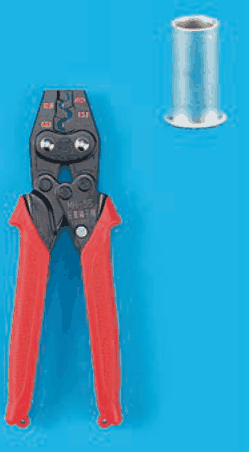

写真の赤い握りの圧着工具は、別の端子用の工具で、リングスリーブ用の組合せとしては適切ではありません。そのため、赤い握りの工具と小のリングスリーブを並べた組合せが、不適切です。

他の組合せは、配線図の施工で一般的に使うものです。リングスリーブで圧着した後は、ビニルテープで絶縁します。車庫は金属管の傍記E19なので、管を固定するサドルと金属管が組み合わさります。金属管の端にはボックスコネクタを取り付けて、ボックスへ接続します。

覚え方は、リングスリーブ用の圧着工具は黄色の握り、赤い握りは別の端子用、です。

ほかの選択肢の解説

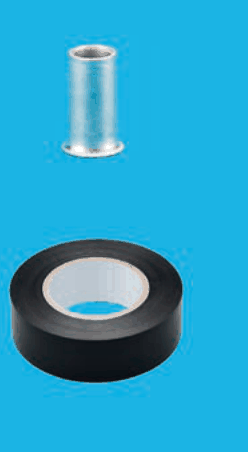

• イ上に小さい銀色のリングスリーブ，下に黒いビニルテープの巻き：リングスリーブで圧着接続した後は、ビニルテープなどで接続部を絶縁します。小のスリーブとビニルテープは、施工で一緒に使う適切な組合せです。

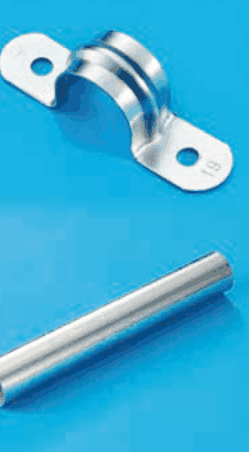

• ロ上に19の刻印がある銀色の金属製の片側に2つ穴の耳が付いた留め具，下に銀色の金属の管：車庫の配線は金属管で、傍記がE19です。管を壁などに固定するサドルは、その管の呼びに合う金属製のもので、サドルと金属管の組合せは適切です。

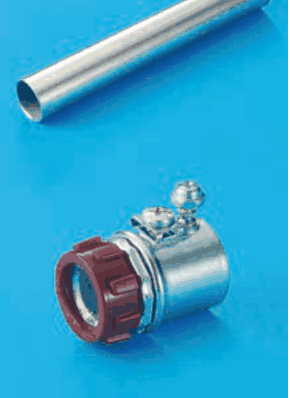

• ニ上に銀色の金属の管，下にえんじ色のねじ込み部と止めねじの付いた銀色の金属製の接続部品：写真の銀色の部品は、金属管の端に差して止めねじで固定し、箱へつなぐための金属管用の接続部品です。金属管とその接続部品という並びは、一般的な組合せといえます。
