令和5年度上期第二種電気工事士学科試験（午前）（電気技術者試験センター）問42

✓ これが正解ロ

解説

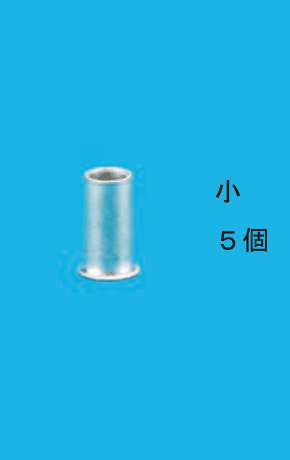

⑫の接続は5か所でどれも1.6mmの2本なので、小5個です。

この問は、リングスリーブ（電線を重ねて工具でかしめて接続する筒）の大きさと個数を決める知識で判断します。リングスリーブには小・中・大があり、まとめる電線の太さと本数で選びます。電線が1.6mmだけの場合、2本から4本の接続には小、5本から6本の接続には中を使います。

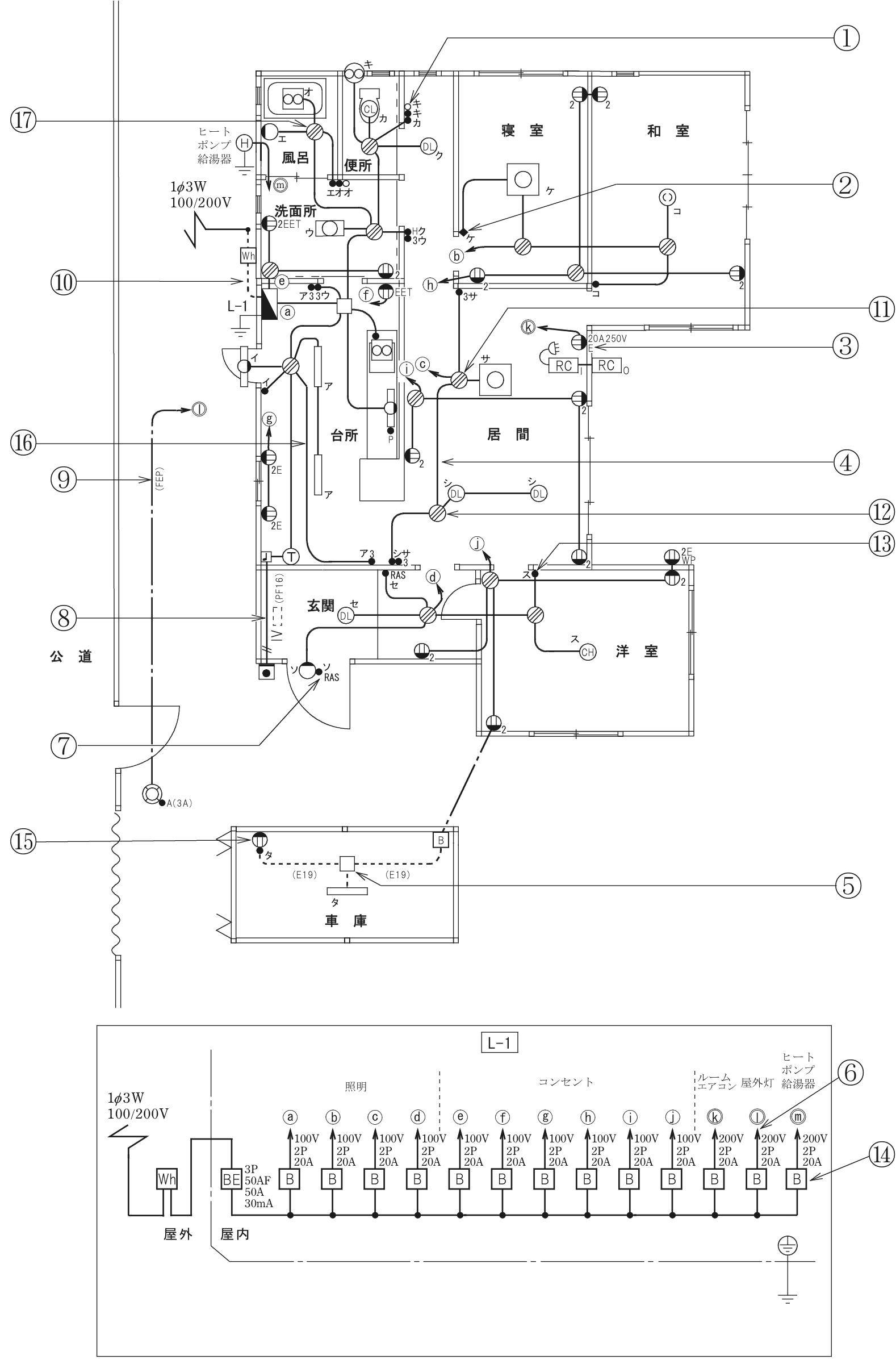

⑫のボックスには、上のボックス⑪からの④の線（白・黒・渡り線2本の4本）、ダウンライトシへの線（白と戻り線の2本。2灯目は1灯目から送ります）、点滅器の箱への線（片切スイッチのシと3路スイッチのサのため、黒・シの戻り線・渡り線2本の4本）がつながります。接続は、白どうし、黒どうし、シの戻り線どうし、渡り線どうし2か所の計5か所で、どれも1.6mmの2本なので、すべて小のスリーブで足ります。中を使うのは、1.6mmを5本以上まとめる接続があるときです。

以上から、小のリングスリーブを5個使う組合せになります。

覚え方は、1.6mmなら2〜4本は小、5〜6本は中、接続の数だけスリーブを使う、です。

ほかの選択肢の解説

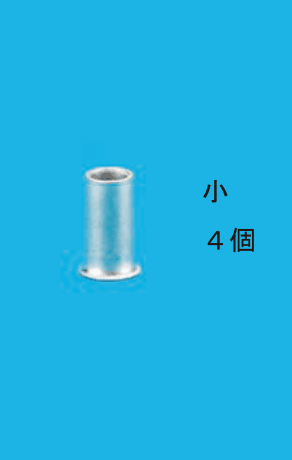

• イ…４個 の字：小のスリーブ4個では、接続が必要な5か所に1個足りません。接続の数だけスリーブが要るので、1.6mmのどの接続も小で足りても、個数が合いません。
• ハ…３個 の字，下にひと回り大きい銀色のリングスリーブと 中 １個 の字：小3個と中1個の組合せは、まとめる電線が5本以上の接続が1か所あるときの形です。⑫の接続はどれも2〜4本で、中のスリーブは使いません。

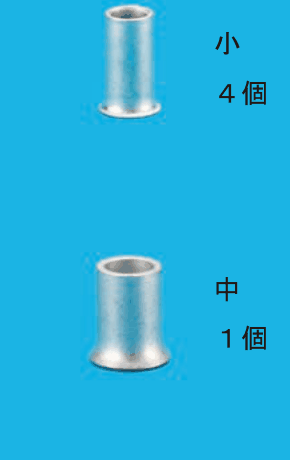

• ニ…４個 の字，下にひと回り大きい銀色のリングスリーブと 中 １個 の字：小4個と中1個も、5本以上をまとめる接続が1か所必要な場合の組合せです。⑫には1.6mmが5本以上集まる接続がなく、中を使うと不適切になります。
