令和6年度上期第二種電気工事士学科試験（電気技術者試験センター）問43

✓ これが正解イ

解説

⑬の硬質ビニル管工事に、パイプレンチは使いません。

⑬は、駐車場に通す配線で、VE28の硬質ポリ塩化ビニル電線管（VE管）を使う部分です。配線工事に使う工具は、管の種類によって決まっているので、VE管の工事で使う工具と使わない工具を分けて考えます。

VE管の工事では、まず管を切断します。これには、はさみ形で白い刃と半円形の受けの付いた、塩化ビニル管用のカッタを使います。切り口を整えるために、円筒の内側に刃が並んだ面取り用の工具を使います。管を曲げるときは、加熱して柔らかくするため、火口のあるトーチランプを使います。

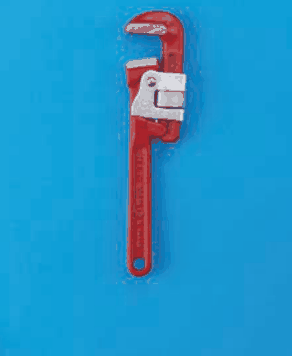

使わないのは、赤い金属製で長い柄の先にあごを調節できる口が付いた工具、すなわちパイプレンチです。これは金属管のねじ部を回して締めるための工具で、樹脂のVE管には用いません。

覚え方は、VE管は切る・面取りする・加熱して曲げる、金属管はパイプレンチで回す、です。

ほかの選択肢の解説

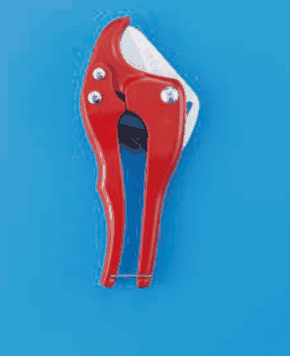

• ロ赤色の柄のはさみ形の工具で，先端に白い刃と半円形の受けがある：はさみ形で白い刃を持つカッタは、塩化ビニルの管を切る工具です。VE管はまず切断する必要があるので、⑬の工事で一般に使われる工具であり、使うことのない工具には当たりません。

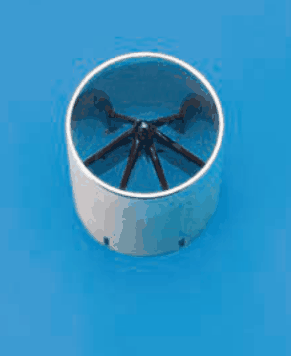

• ハ銀色の円筒形の部品で，内側に中心へ向かう黒い刃が放射状に並んでいる：円筒の内側に黒い刃が放射状に並ぶ工具は、管の切り口の面取りに使う形と読めます。切った後の切り口を整えるために使うので、⑬のVE管工事で使われる工具です。

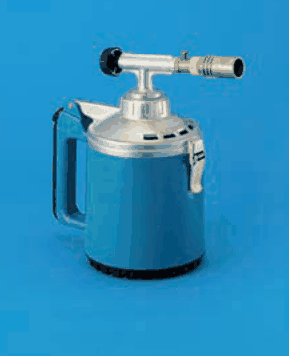

• ニ青い円筒形の容器の上に金属製の火口とつまみが付いた器具で，取っ手がある：火口とつまみを持つ青い容器の器具は、トーチランプです。VE管を曲げるときは、加熱して柔らかくしてから曲げるので、この工事で使われる工具であり、使うことのない工具ではありません。
