令和4年度下期第二種電気工事士筆記試験（午後）（電気技術者試験センター）問43

✓ これが正解ロ

解説

⑬は白と黒の2心なので、平形の2心ケーブルです。

⑬は、玄関のボックス（⑭）と、その下のボックス（⑫）を結ぶ配線です。ここには、100 Vの電源の接地側（白線）と非接地側（黒線）の2本が通ります。点滅器から照明器具への戻り線は、それぞれのボックスの中で受け持つので、この区間を通る線は増えません。

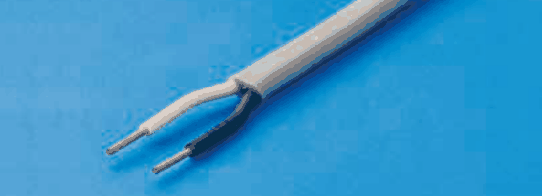

使用するケーブルは、冒頭の注意書きで特記が無い屋内配線は600 Vビニル絶縁ビニルシースケーブル平形（VVF）とされているので、心線数が最少の2心の平形が合います。写真では、灰色の平たい外装から白と黒の2本が出ているものです。

3心は赤の線が必要なときに使い、この区間では1本余ります。丸い外装のケーブルは、注意書きの平形とは別の種類です。

よって、灰色の平たい外装で白と黒の2本が出ているケーブルが正解です。覚え方は、白と黒だけなら2心、赤が増えたら3心と、心線の色で本数を確かめることです。

ほかの選択肢の解説

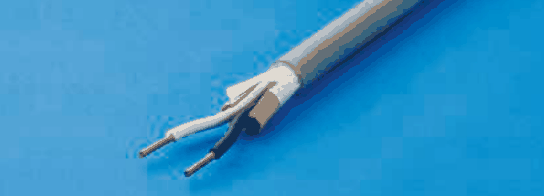

• イ灰色の丸い外装のケーブルで，端から白と黒の2本の心線と薄茶色の詰め物が出ている：白と黒の2本が出ている点は合っていますが、外装が丸く、心線の間に薄茶色の詰め物があります。注意書きは平形のVVFを使う工事としているので、平形ではない丸形は図の条件に合いません。

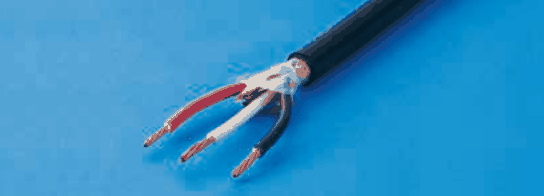

• ハ黒色の丸い外装のケーブルで，端から赤・白・黒の3本の心線が出ている：黒い丸形の外装から赤・白・黒の3本が出ており、3心の丸形ケーブルです。⑬は2本で足りるうえ、注意書きの平形でもないため、心線数も形も合いません。

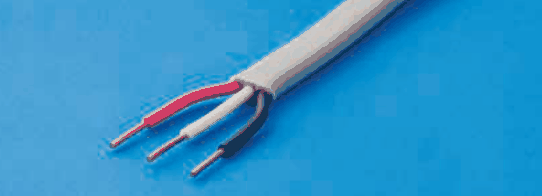

• ニ…赤・白・黒の3本の心線が出ている：灰色の平形ではありますが、赤・白・黒の3心です。⑬の区間には赤線にあたる戻り線が通らないので3本目が余り、心線数は最少にするという条件に反します。
