令和5年度上期第二種電気工事士学科試験（午前）（電気技術者試験センター）問41

✓ これが正解ロ

解説

白3本に3口を1個、ほかの4か所は2口の合計5個です。

この問は、差込形コネクタ（電線を差し込むだけで接続する器具）の種類と、必要な個数を数える知識で判断します。差込形コネクタは、差込口の数に合わせて使い、2本の接続には差込口が2つの2口、3本の接続には3つの3口を使います。写真では、赤い2口と青い3口が並んでいます。

⑪のボックスには、電源側の線、居間の照明サへの線、3路スイッチへの線、居間の奥のボックスへ向かう線がつながります。この中で、接地側の白い線は、電源側、照明、奥のボックスへの線の3本が集まる点があり、ここは3口が1個必要です。非接地側の線、照明へ行く線、3路スイッチの渡り線2本は、それぞれ2本ずつの接続なので、2口が4個必要です。

以上から、2口4個と3口1個の組合せで、最少の個数になります。

覚え方は、接続する電線の本数と同じ差込口数のコネクタを選び、3本集まる白線の点だけ3口にする、です。

ほかの選択肢の解説

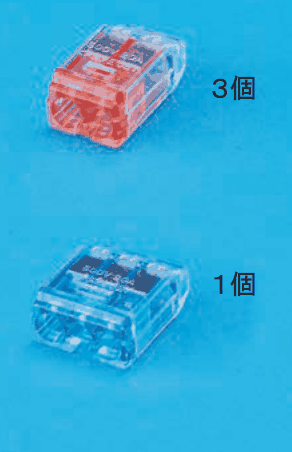

• イ…３個 の字，下に差込口が3つある青色の透明な差込形コネクタと １個 の字：2口3個と3口1個では、2本の接続が3か所までしかまかなえません。接続が必要な2本ずつの点は4か所あるので、1か所つなげなくなり、個数が足りません。
• ハ…４個 の字：2口だけを4個用意しても、3本の白線が集まる点は、差込口が2つでは接続しきれません。3本をまとめる箇所には、差込口が3つの3口が必要になります。

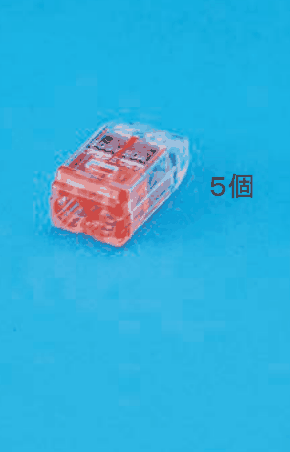

• ニ…５個 の字：2口を5個にしても、3本の接続には使えません。必要な組合せは2口4個と3口1個で、3口が欠けると3本を一度に接続できず、個数としても合いません。
