令和4年度下期第二種電気工事士筆記試験（午後）（電気技術者試験センター）問25

✓ これが正解ロ中性線が断線している。

解説

中性線が断線すると、機器Aに120 Vが加わります。

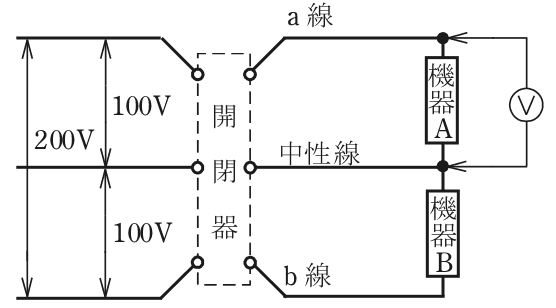

単相3線式は、中性線を中央にして、a線と中性線の間、中性線とb線の間が各100 V、a線とb線の間が200 Vの回路です。機器Aの両端の電圧は、正常なら100 Vになります。測定値が120 Vと100 Vからずれたことが、手がかりです。

中性線が断線すると、機器Aと機器Bは、a線とb線の間に直列につながり、200 Vを2つの機器が抵抗の大きさの比で分け合います。たとえばAが120 V、Bが80 Vなら、合計200 Vです。機器の抵抗が違えば、片方に100 Vより高い電圧がかかるため、この測定値になります。

肢を比べると、a線が断線した場合は、機器Aには電圧がかからないので、電圧計もほぼ0 Vを示します。b線が断線した場合は、a線と中性線の間は変わらないので100 Vです。機器A内部の断線でも、電圧計はa線と中性線の間にそのままつながり、100 Vを示します。

覚え方は、中性線の断線は、片方の機器に100 Vを超える電圧がかかる、です。

ほかの選択肢の解説

• イa 線が断線している。：a線が断線すると、機器Aにつながる電源側の線が切れ、機器Aには電圧がかかりません。電圧計の指示もほぼ0 Vになり、120 Vを示す原因にはなりません。
• ハb 線が断線している。：b線が断線しても、a線と中性線の間は正常につながっています。機器Aの両端には100 Vがそのまま加わるので、120 Vを示す原因にはなりません。
• ニ機器Aの内部で断線している。：機器A内部が断線しても、電圧計はa線と中性線の間に直接つながっています。そのため指示は電源の100 Vのままで、120 Vを示す原因にはなりません。
