令和6年度上期第二種電気工事士学科試験（電気技術者試験センター）問27

✓ これが正解ロ永久磁石可動コイル形の測定器である。

解説

この計器は可動鉄片形の交流電圧計で、可動コイル形は誤りです。

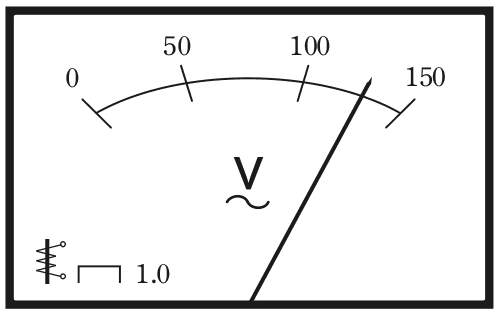

指示電気計器の目盛板には、種類・使い方・階級を示す記号が書かれています。まず中央のVは電圧計、その下の波形は交流用を表します。左下の、縦の棒にジグザグの線が巻き付いた記号は、鉄片とコイルを表す可動鉄片形の印です。横線の両端から短い縦線が下へ出た形は、水平に置いて使うことを表します。1.0は階級（精度）の表示です。

選択肢を中身で比べます。電圧計とする記述、水平に置くとする記述、交流回路用とする記述は、どれも目盛板の記号と合っています。これに対して、永久磁石可動コイル形だとする記述は合いません。永久磁石可動コイル形は、磁石の間にコイルを置いた形で、一般に直流用です。この目盛板には交流を表す波形があり、記号も鉄片とコイルの形なので、可動鉄片形と読みます。

覚え方は、波形があれば交流用、鉄片とコイルの記号なら可動鉄片形、です。

ほかの選択肢の解説

• イこの測定器は電圧計である。：目盛板にはVの字があり、これは電圧を測る計器の表示です。0〜150の目盛も電圧の値として読めるので、電圧計とする記述は目盛板と一致していて、正しい内容です。
• ハ測定器を水平に置いて測定する。：横線の両端から短い縦線が下に出た記号は、水平に置いて使う計器であることを示します。置き方を表す記号を読み取れば、水平とする記述は合っており、誤りではありません。
• ニ交流回路用の測定器である。：Vの下にある波形の記号は、交流の回路に使う計器であることを表しています。直流用なら直線と点線の形になるので、交流回路用とする記述は、記号どおりで正しいといえます。
