令和4年度下期第二種電気工事士筆記試験（午前）（電気技術者試験センター）問48

配線図

コンセントに関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

この配線図で，使用されていないコンセントは。

木造1階建住宅及び車庫の配線図。上は住宅の平面図で，風呂・便所・洗面所・台所・玄関・寝室・和室・居間・洋室があり，左側に公道がある。照明器具・コンセント・点滅器・ジョイントボックスの図記号と実線の配線，2・2E・2EET・EET・2E WP・20A250V E・3・RAS・RC・DL・Pなどの傍記，ヒートポンプ給湯器のHの記号がある。洗面所の左の壁際に1φ3W 100/200Vの引込みとWhと分電盤L-1がある。①は便所の近くの点滅器（傍記キ・カ）の上の白丸の記号（傍記キ），②は和室の破線で描いた正方形の記号（傍記コ），⑦は玄関の左の壁沿いで，音符の入った四角の記号（Tの記号の円につながる）と下の黒丸の入った四角の記号を結ぶ配線，⑨は分電盤L-1の下の接地の記号，⑮は分電盤L-1の右の四角のボックス，⑰は洗面所の右のジョイントボックス，⑯は⑰のジョイントボックスから⑮のボックスへ下る配線，⑩は⑮のボックスから台所の上のジョイントボックスへ下る配線，⑪は洋室の入口の点滅器（傍記ス），⑫は玄関のジョイントボックス。台所の左の壁の点滅器（傍記チ 2P）から一点鎖線の配線（⑧）が屋外の灯具（傍記チ A(3A)）に至る。洋室の下側のコンセントの所から一点鎖線の配線が車庫の開閉器の記号B（③）に至り，車庫内はBから点線（短い線を並べた線）の(E19)の配線でジョイントボックス⊠（⑥）に至り，そこから点線の(E19)の配線で照明器具（傍記タ）と，コンセントと点滅器（傍記タ）の組（⑭）につながる。下は分電盤L-1の結線図で，屋外の1φ3W 100/200Vの引込みからWhを経て屋内のBE 3P 50AF 50A 30mAに至り，B 100V 2P 20A 10個から回路ⓐ〜ⓓ（照明）・ⓔ〜ⓙ（コンセント）へ，B 200V 2P 20A 3個から回路ⓚ（ルームエアコン）・ⓛ（屋外灯）・ⓜ（ヒートポンプ給湯器）へ分岐し，接地の記号がある。④は回路ⓛの配線，⑤は回路ⓚの配線用遮断器，⑬は回路ⓐの配線を指す

〔配線図の前書き〕図は，木造１階建住宅の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

１．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
４．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
５．分電盤の外箱は合成樹脂製である。
６．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
７．3 路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

答えと解説

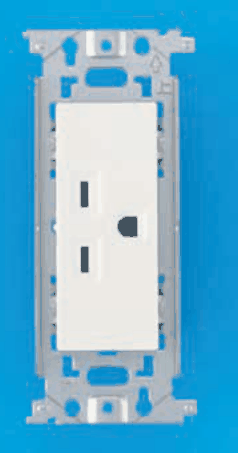

✓ これが正解ロ金属製の取付枠に付いた白い器具。差込口が1つで，左に縦長の刃受2つが上下に並び，右に丸い刃受がある

解説

図にない形の250V用コンセントが使われていない。

使われていないコンセントは、図に描かれたコンセントの傍記と、写真の器具を照らし合わせて探します。図のコンセントの傍記は、2、2E、2EET、EET、2E WP、20A250V E の6種類と、傍記のない1口のコンセント（車庫）です。傍記の E は接地極付、ET は接地端子付、2 は2口を表します。

写真のうち、差込口が上下に2つあり、接地極の穴が付いたものは、2口の接地極付（2E）にあたり、台所などに使われています。1口の接地極付で接地端子が付いたものは、EET にあたります。枠にフルカラー用の字がある、小さな1口のコンセントは、車庫の傍記のないコンセントにあたります。

残るのが、まっすぐな刃受が2つ縦に一列に並び、右に丸い接地極の穴がある器具です。刃受が一列に並ぶのは250 V 用の形です。図で250 V の傍記があるのは 20A250V E の1か所だけで、20 A 用の器具は刃受の一方がまっすぐな形ではありません。写真の器具は2つの刃受ともまっすぐなので、図のどのコンセントにも当たりません。

覚え方は、図の傍記と写真を1つずつ対応させ、余ったものが使われていない器具です。

ほかの選択肢の解説

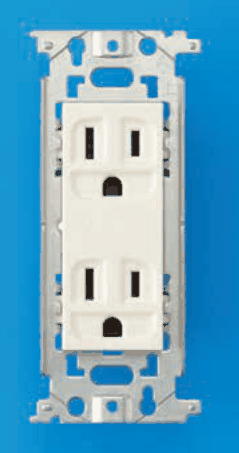

イ…縦長の刃受2つとその下にかまぼこ形の刃受がある差込口が上下に2つある：上下に2つの差込口を持ち、それぞれ接地極の穴もある器具です。図の傍記 2E に対応する2口接地極付で、台所の壁に使われています。

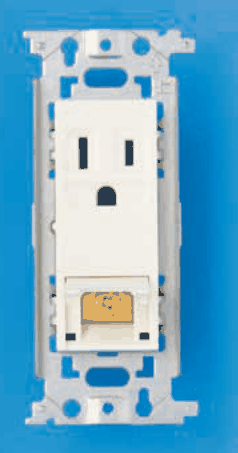

ハ…上に縦長の刃受2つとその下にかまぼこ形の刃受がある差込口が1つ，下に金色の端子が見える四角い部分がある：1口の接地極付で、下に接地端子の付いた器具で、傍記 EET のコンセントにあたります。図では EET の傍記が付いたコンセントとして使われています。

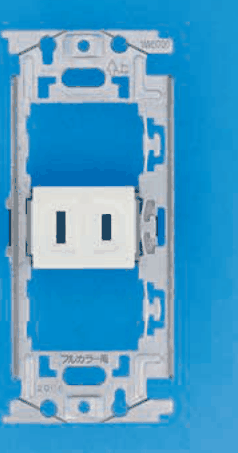

ニ金属製の取付枠の中央に付いた小さな白い器具。縦長の刃受2つが並ぶ差込口が1つある。枠にフルカラー用の字がある：金属の枠にフルカラー用の字があり、小さな1口の差込口が付いた器具です。傍記なしの1口コンセントに対応し、車庫で使われています。

この科目を演習で解くこの問題を記録に残す

出典：令和4年度下期第二種電気工事士筆記試験（午前）問48（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
