令和7年度下期第二種電気工事士学科試験（電気技術者試験センター）問48

✓ これが正解イ

解説

使われていないのは、位置表示灯付きの点滅器です。

配線図に出てくる点滅器の種類は、図記号と傍記で確かめます。写真と接点の図を、図の中の点滅器と照らし合わせましょう。

玄関のスイッチには、遅れて消える遅延スイッチを示す傍記が付いています。階段や廊下の照明には、傍記3の3路スイッチがあります。トイレや風呂の入口には、傍記Lの点滅器があり、換気扇用の表示灯付きのスイッチです。これらは、それぞれ写真の遅延スイッチ、3路スイッチ、スイッチを入れると点灯する表示灯付きに当たります。

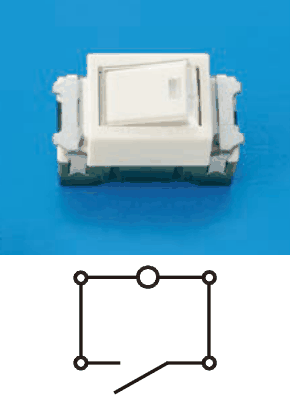

残るのは、スイッチの接点と並列に表示灯が入り、切のときに点灯する位置表示灯付きの点滅器です。接点図で、表示灯の円が接点の脇に並ぶ形で、この図には該当する傍記が見当たりません。したがって、使われていないのはこのスイッチです。

覚え方は、傍記Dは遅延、3は3路、Lは表示灯付き、図に無い傍記のものは使われていない、です。

ほかの選択肢の解説

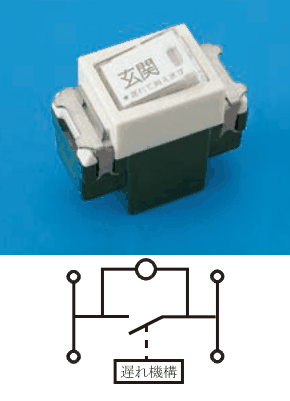

• ロ…玄関の表示がある。下の接点図は，左右に端子が2つずつあり，円の記号と開閉接点があり，開閉接点に点線で遅れ機構と書いた枠がつながる：ハンドルに玄関の表示があり、接点に遅れ機構がつながる遅延スイッチです。玄関のスイッチの並びに遅延を表す傍記が付いているので、この図で使われています。

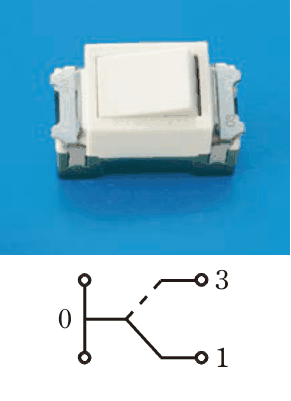

• ハ…小窓はない。下の接点図は，0の端子が1の端子と3の端子に切り替わる接点：端子0が端子1と3に切り替わる3路スイッチで、ハンドルに小窓はありません。階段の照明を2か所から操作するため、傍記3の点滅器が図の階段まわりにあり、使われています。

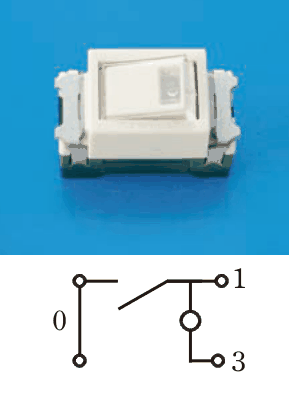

• ニ…小窓がある。下の接点図は，0の端子が1の端子と3の端子に切り替わる接点で，1と3の間に円の記号がある：端子0から1へ入り、1と3の間に表示灯が入る形で、スイッチを入れると表示灯が点く種類です。トイレや風呂の換気扇に傍記Lの点滅器が使われており、この種類に当たります。
