令和4年度下期第二種電気工事士筆記試験（午前）（電気技術者試験センター）問49

✓ これが正解イ

解説

表示灯付きの3路スイッチは図にないので使われていない。

スイッチの種類は、図の傍記で見分けます。傍記3は3路スイッチ、Hは位置表示灯内蔵の点滅器、2Pは2極のスイッチです。傍記のない黒丸は、ふつうの片切のスイッチです。

写真の下にある接点の構成の図を見ると、3路スイッチは、共通の端子0から、端子1と端子3のどちらかへ切り替わる形です。表示灯が付いたものは、その接点の図に丸（ランプ）が加わります。

ハンドルだけの器具で、0・1・3の端子を持つものは、図の傍記3の3路スイッチで、ア3や3ウなどに使われています。右に縦の細い線の模様があり、接点の図に丸が1つ加わっている器具は、傍記Hの位置表示灯内蔵の点滅器で、Hクにあたります。接点が2組並ぶ器具は2極のスイッチで、傍記2Pにあたります。

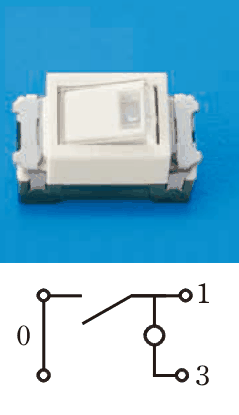

残るのは、右に小さな透明な窓があり、3路の接点の図に丸が加わった表示灯付きの3路スイッチです。図には傍記3とHが同時に付いた記号はなく、使われていません。

覚え方は、傍記を3・H・2Pに分けて写真と対応させます。

ほかの選択肢の解説

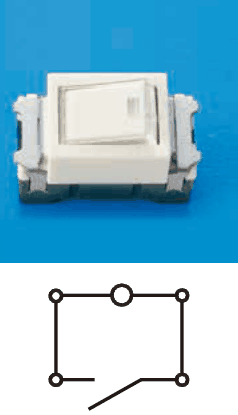

• ロ…縦の細い線の模様がある器具。下の接点の構成の図は，四隅に端子がある四角形で，上の辺は左右の端子の間に小さな丸があり，左右の辺は線で，下の辺は左の端子からの線と右の端子の間に開いた接点がある：右に縦線の模様があるこの器具は、接点の図に丸（ランプ）が入った位置表示灯内蔵の点滅器です。洗面所の右の Hク が該当するので、図で使用されています。

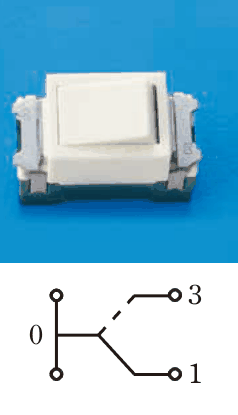

• ハ白い角形のハンドルだけの器具。下の接点の構成の図は，左の上下の端子を結ぶ線に0の字があり，その中ほどから出た接点が実線で1の端子へ，破線で3の端子へ向かう：ハンドルだけで、端子0・1・3を持つ3路スイッチです。図の傍記3のスイッチ（ア3、3ウなど）にあたり、使われているスイッチです。

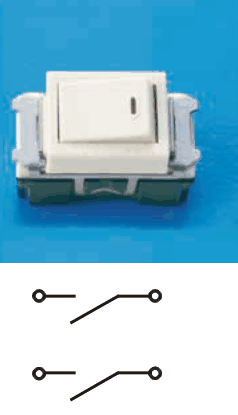

• ニ…小さな縦長の黒い印がある器具。下の接点の構成の図は，左右の端子の間に開いた接点がある組が上下に2つある：接点が上下に2組並んだ2極のスイッチです。図の傍記2P（台所の左の壁、傍記チ）にあたり、使われているスイッチです。
