令和4年度下期第二種電気工事士筆記試験（午後）（電気技術者試験センター）問48

配線図

配線図に関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

この配線図で，使用されていないスイッチは。ただし，写真下の図は，接点の構成を示す。

木造3階建住宅の配線図。左に3階平面図・2階平面図・1階平面図，右に凡例と分電盤結線図 L-2・L-1がある。凡例は，ⓐ〜ⓛ印は単相100V回路，二重丸のⓐ〜ⓑ印は単相200V回路，黒と白に塗り分けた長方形は電灯分電盤。3階平面図は屋上・洋室・階段で，①は洋室の破線の四角（傍記ネ）を指し，⑪はDLの左の四角のボックスを指し，⑮はⓚの左の白丸と黒丸（傍記ニ）を指す。ほかにWP LKの傍記のコンセントとL-2への矢印がある。2階平面図は洋室3室・階段で，上に1φ3W 100/200Vの引込みがあり，分電盤L-2がある。⑩は左の洋室の外周に沿う破線の配線を指し，②は傍記ナの小さな黒い菱形の記号を指し，③はⓙの横の20A・Eの傍記のコンセントを指し，その右にRCの記号（傍記 I と O）がある。1階平面図は玄関・浴室・便所・台所・居間・和室・階段で，分電盤L-1がある。⑧は左端の一点鎖線の配線に添えた（PF22）の傍記を指し，この配線の上端は屋外の照明器具（傍記ノ，A(3A)）である。⑨は玄関の上の黒丸入りの四角の器具とTの記号の間の配線を指し，⑭は玄関のジョイントボックスを指し，⑬は玄関のジョイントボックスとCL（傍記キ）の左のジョイントボックスの間の配線を指し，⑫はCL（傍記キ）の左のジョイントボックスを指す。④は上部のWhから左の器具へ延びる破線の配線を指し，⑦は階段に沿う配線を指し，⑥は右下の20A250V・Eの傍記のコンセントから下へ延びる接地の記号を指す。居間には傍記LDの破線の配線がある。分電盤結線図 L-1は，1φ3W 100/200Vの引込みから屋外のWh，屋内のBE 3P 75AF 60A 30mAを経て，B 3P 50AF 40AからL-2のⓐへ，100V 2P 20AのB（ⓐ〜ⓕ），200V 2P 20AのB（二重丸のⓐとⓑ）に至り，⑤は二重丸のⓐへの200V分岐の配線を指す。分電盤結線図 L-2は，L-1のⓐからB 3P 50AF 30A，100V 2P 20AのB（2階 ⓖ〜ⓙ，3階 ⓚ・ⓛ）がある

〔配線図の前書き〕図は，木造３階建住宅の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

１．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
４．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である｡
５．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
６．3 路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

答えと解説

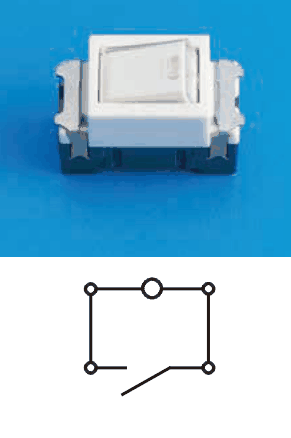

✓ これが正解ハ白色のハンドルに小さな窓がある器具。下の図は，四角形の上の辺に円があり，下の辺に接点がある構成

解説

ランプがスイッチと並列の位置表示灯内蔵形は未使用です。

この問は、図に使われる点滅器の種類を、写真の下の接点の図から見分けます。図面から読み取れる点滅器は、傍記の無い一般形、傍記Lの点滅器、傍記2Pの点滅器、傍記3の3路スイッチ、傍記4の4路スイッチです。

独立した2組の接点は、2本の線を同時に入り切りする2極スイッチで、傍記2Pがこれに当たります。端子1・2と3・4を実線で、1・4と3・2を破線で結んだ図は、切替を交差させる4路スイッチで、2階の傍記4が当たります。端子0から接点を経て1へ進み、1と3の間にランプが入る図は、ランプ内蔵の点滅器で、傍記Lの点滅器がこれです。

残る、ランプが接点と並列に入った図は、スイッチを切っているときにランプがともる位置表示灯内蔵の点滅器で、図面では傍記Hで表します。しかし図面にはHの傍記がありません。

よって、ランプが接点と並列の図が正解です。覚え方は、Lは入のとき点灯する確認表示灯、Hは切のとき点灯する位置表示灯、と区別することです。

ほかの選択肢の解説

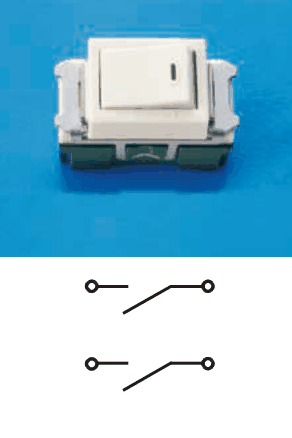

イ白色のハンドルに小さな縦線の印がある器具。下の図は，独立した2組の接点：独立した2組の接点をもつのは2極スイッチで、1階の外壁際にある傍記2Pの点滅器がこれに当たります。図に使われているので、使われていないスイッチではありません。

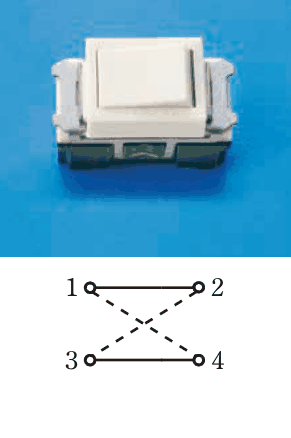

ロ白色のハンドルの器具。下の図は，端子1・2，3・4の間が実線，1・4，3・2の間が破線で結ばれた接点：端子1・2と3・4を実線、1・4と3・2を破線で結ぶ接点は4路スイッチです。2階の階段の上に傍記4の点滅器があり、図に使われているので、不使用には当たりません。

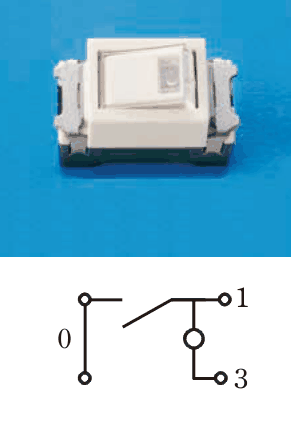

ニ…端子0から接点を経て端子1へ，その途中から円を経て端子3へ至る構成：端子0から1へ接点でつなぎ、1と3の間にランプを入れた構成は、ランプ内蔵の点滅器の記号です。傍記Lの点滅器が図面にあるので、未使用のものではありません。
