令和4年度下期第二種電気工事士筆記試験（午前）（電気技術者試験センター）問47

配線図

差込形コネクタに関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

⑰で示すボックス内の接続をすべて差込形コネクタとする場合，使用する差込形コネクタの種類と最少個数の組合せで，正しいものは。ただし，使用する電線はすべてVVF1.6 とする。

木造1階建住宅及び車庫の配線図。上は住宅の平面図で，風呂・便所・洗面所・台所・玄関・寝室・和室・居間・洋室があり，左側に公道がある。照明器具・コンセント・点滅器・ジョイントボックスの図記号と実線の配線，2・2E・2EET・EET・2E WP・20A250V E・3・RAS・RC・DL・Pなどの傍記，ヒートポンプ給湯器のHの記号がある。洗面所の左の壁際に1φ3W 100/200Vの引込みとWhと分電盤L-1がある。①は便所の近くの点滅器（傍記キ・カ）の上の白丸の記号（傍記キ），②は和室の破線で描いた正方形の記号（傍記コ），⑦は玄関の左の壁沿いで，音符の入った四角の記号（Tの記号の円につながる）と下の黒丸の入った四角の記号を結ぶ配線，⑨は分電盤L-1の下の接地の記号，⑮は分電盤L-1の右の四角のボックス，⑰は洗面所の右のジョイントボックス，⑯は⑰のジョイントボックスから⑮のボックスへ下る配線，⑩は⑮のボックスから台所の上のジョイントボックスへ下る配線，⑪は洋室の入口の点滅器（傍記ス），⑫は玄関のジョイントボックス。台所の左の壁の点滅器（傍記チ 2P）から一点鎖線の配線（⑧）が屋外の灯具（傍記チ A(3A)）に至る。洋室の下側のコンセントの所から一点鎖線の配線が車庫の開閉器の記号B（③）に至り，車庫内はBから点線（短い線を並べた線）の(E19)の配線でジョイントボックス⊠（⑥）に至り，そこから点線の(E19)の配線で照明器具（傍記タ）と，コンセントと点滅器（傍記タ）の組（⑭）につながる。下は分電盤L-1の結線図で，屋外の1φ3W 100/200Vの引込みからWhを経て屋内のBE 3P 50AF 50A 30mAに至り，B 100V 2P 20A 10個から回路ⓐ〜ⓓ（照明）・ⓔ〜ⓙ（コンセント）へ，B 200V 2P 20A 3個から回路ⓚ（ルームエアコン）・ⓛ（屋外灯）・ⓜ（ヒートポンプ給湯器）へ分岐し，接地の記号がある。④は回路ⓛの配線，⑤は回路ⓚの配線用遮断器，⑬は回路ⓐの配線を指す

〔配線図の前書き〕図は，木造１階建住宅の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

１．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
４．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
５．分電盤の外箱は合成樹脂製である。
６．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
７．3 路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

答えと解説

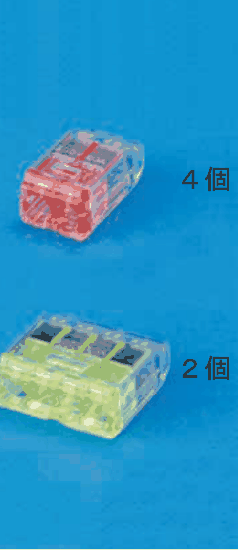

✓ これが正解ニ上に差込口が2つある赤色の透明な差込形コネクタと４個の字，下に差込口が4つある黄色の透明な差込形コネクタと２個の字

解説

⑰は2口4個と4口2個の差込形コネクタで接続する。

差込形コネクタは、電線を差し込むだけで接続できる器具で、差込口の数が、つなげる電線の本数になります。写真では、差込口が2つのものが赤色、3つのものが青色、4つのものが黄色の透明なコネクタです。

⑰は、洗面所のジョイントボックスで、⑯（白・黒と3路スイッチ3ウの渡り線2本）、風呂側のボックスへの線（白・黒）、便所側のボックスへの線（白・黒と、照明クへの戻り線）、洗面所の照明ウ（白・戻り線）、傍記Hクと3ウの点滅器（黒・クへの戻り線・ウへの戻り線・渡り線2本）がつながっています。接地側の白線は⑯・風呂側・便所側・照明ウの4本で、4口のコネクタが1個です。電圧側の黒線は⑯・風呂側・便所側・点滅器の4本で、4口が1個です。2本ずつの接続は、クへの戻り線、ウへの戻り線、渡り線2本の4か所で、2口のコネクタが4個です。

よって、2口が4個、4口が2個の組合せです。3口のコネクタを使う接続はありません。

覚え方は、差込口の数が接続する電線の本数、白と黒は4本ずつで4口です。

ほかの選択肢の解説

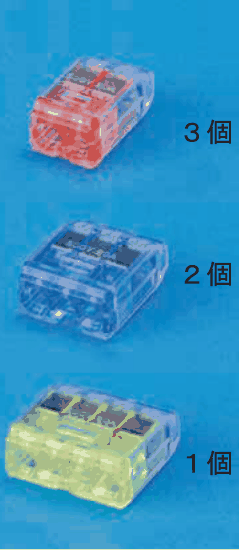

イ…３個の字，中に差込口が3つある青色の透明な差込形コネクタと２個の字，下に差込口が4つある黄色の透明な差込形コネクタと１個の字：2口3個、3口2個、4口1個とする組合せです。4本の束が白線側と黒線側の2か所あるのに、4口が1個しかなく、2口の数も足りません。

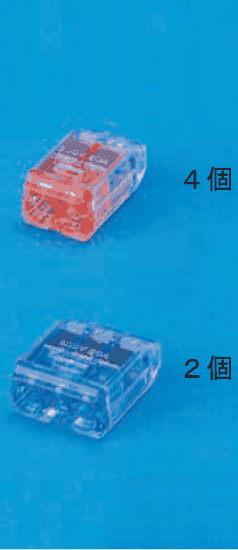

ロ…４個の字，下に差込口が3つある青色の透明な差込形コネクタと２個の字：2口4個と3口2個の組合せで、4口がありません。白線も黒線も4本ずつ集まるので、3口では口の数が足りず、つなぎきれません。
ハ…４個の字，中に差込口が3つある青色の透明な差込形コネクタと１個の字，下に差込口が4つある黄色の透明な差込形コネクタと１個の字：2口4個、3口1個、4口1個とする組合せです。4本の束が2か所あるのに4口が1個で、3口を使う接続も図にないので、数が合いません。
