令和4年度上期第二種電気工事士筆記試験（午前）（電気技術者試験センター）問50

配線図

配線図に関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

この配線図で，使用されていないコンセントは。

鉄骨軽量コンクリート造一部2階建工場及び倉庫の配線図。右上に（赤字部分を追加訂正 R04.5.31）の注記がある。上は2階平面図で，事務室と階段があり，配線は実線である。蛍光灯形の照明器具（傍記イ4個・ロ4個），傍記2のコンセント3個，RCの室内機（I）2個と室外機（O）2個（室外機は接地），四角の中に丸とSの図記号2個（⑲は左のもの），CV 5.5－3Cの配線とその分岐の四角いボックス（⑪），中央の斜線の入った円のボックス（⑫），階段の近くの黒丸3個の点滅器（傍記イロハと3，⑬），黒丸の点滅器と⑫のボックスの間の配線（①），黒丸の点滅器から階段の立上り・引下げの記号への配線（⑭），電灯分電盤L－2とⓒ・ⓓの回路，ひし形のⓐと四角のbへの配線がある。中央は1階平面図で，工場・洗面所・階段と屋外の倉庫・駐車場・公道があり，工場内の配線は短い線を並べた線（点線）である。洗面所にEETと2Eのコンセント（接地あり），階段に照明器具ハと黒丸の点滅器（傍記3 ハ），3.7kWのMの図記号（接地あり）と点線の四角の箱（⑨）とその間の配線（⑧），四角のdとcの回路，SとEの付いた3P 30A 250Vのコンセント（⑩），0.75kWのMの図記号（接地あり，⑦はこの接地）・コンデンサの記号・Sの図記号・四角のa・その上の丸の中に黒丸の図記号に傍記B（④），10kWのHの図記号（接地あり）と動力分電盤P－2・四角のe，P－2からジョイントボックス（⑱）へのIV14×3（E31）の配線（⑰），そこからCV 14－3Cの配線，外壁に1φ3W 100/200Vの引込みとWhを経た電灯分電盤L－1，3φ3W 200Vの引込み点（⑤）とWhを経た動力分電盤P－1，ひし形のⓐと四角のb（赤字の追加訂正部分）への立上りの配線，ⓑの傍記2 EET LK WPのコンセント（接地あり），二重丸のⓑの傍記20A 250V E WPのコンセント（接地あり），工場の下側の壁の照明器具ⓐ2個，二重丸のⓐの位置の小さな四角と黒丸のA(6A)がある。屋外の配線は一点鎖線で，ⓑのコンセントから倉庫のB（②）まで電路の長さ12mの配線と，二重丸のⓐの位置から駐車場の二重丸の器具2個へのCV 5.5－2Cの配線と（FEP）の傍記のある縦の配線（③）がある。倉庫の配線は点線で，傍記IV1.6（E19）の照明器具2個，ジョイントボックス（⑮），Bとⓑ，黒丸の点滅器と下半分を塗った丸のコンセントを組み合わせた図記号（⑯）がある。下は電灯分電盤結線図L－1（1φ3W 100/200Vの引込みから屋外のWh，屋内のB 3P 150AF 125A，B 3P 50AF 50Aからひし形のⓐ L－2，B 3P 100AF 75Aから，E 200V 20Aと点線の箱（⑥）とTSを経て二重丸のⓐ，BE 200V 20Aから二重丸のⓑ，BE 100V 20Aからⓐ，BE 100V 20Aからⓑ），電灯分電盤結線図L－2（1φ3W 100/200Vのひし形のⓐ L－1からBE 3P 50AF 50A，B 100V 20Aからⓒ，B 100V 20Aからⓓ），動力分電盤結線図P－1（3φ3W 200Vの引込みから屋外のWh，屋内のB 3P 100AF 100A，BE 3P 15Aから四角のa，BE 3P 30Aから四角のb 2階，BE 3P 30Aから四角のc，BE 3P 50Aから四角のd，BE 3P 50Aから四角のe P－2）と，凡例（丸のⓐ〜ⓓは単相100V回路，二重丸のⓐ〜ⓑは単相200V回路，ひし形のⓐは単相3線式100／200V回路，四角のa〜eは三相200V回路，電灯分電盤と動力分電盤の記号）

〔配線図の前書き〕図は，鉄骨軽量コンクリート造一部２階建工場及び倉庫の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

１．屋内配線の工事は，特記のある場合を除き電灯回路は600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
２．屋内配線等の電線の本数，電線の太さ及び１階工場内の照明等の回路，その他，問いに直接関係のない部分等は省略又は簡略化してある。
３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
４．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である｡
５．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
６．3 路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

答えと解説

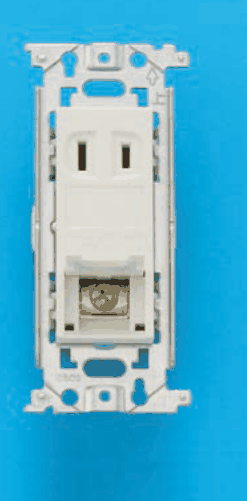

✓ これが正解ニ取付枠に付いた白い器具で，縦の刃受2つの差込口，その下に金色の端子ねじがある

解説

接地端子付だけの2極コンセントは図に使われていません。

図のコンセントの傍記を読むと、使われている種類が分かります。傍記のEは接地極付、EETは接地極付接地端子付、2は2口、LKは抜け止め形、WPは防雨形を表します。洗面所にはEETと2E、工場の外壁側にはEET・LK・WPの2口と、20A 250V・E・WPのもの、3P 30A 250V・Eのものがあります。

写真と照らします。灰色の半円筒形のカバー付で、半円形の接地極の穴があるものは、20A 250V・E・WP にあたります。3つの穴（2つの刃受と半円形の穴）があり、下に端子ねじが付いたものは、EET です。茶色の透明なふたが付いた2口は、2口・EET・LK・WPの防雨形です。

残る写真は、刃受が縦の2つだけで接地極の穴がなく、下に端子ねじだけが付いたものです。これは接地端子付（ET）のコンセントで、図には傍記ETだけのコンセントはありません。したがって、使われていないのはこれです。

覚え方は、傍記Eがあれば接地極の穴付き、EETは穴と端子の両方付き、端子だけのETは図に無し、です。

ほかの選択肢の解説

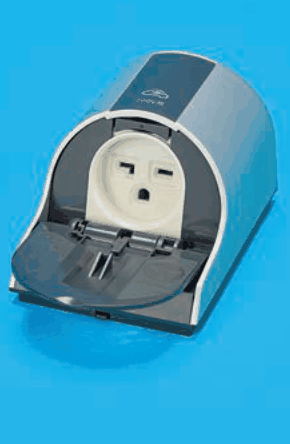

イ灰色の半円筒形のカバーの付いた器具で，手前のふたが開き，中の白い差込口に横向きの刃受2つと下に半円形の穴がある：半円筒形のカバーを開けると、半円形の接地極の穴をもつ差込口が出てくる器具です。図の20A 250V・E・WPの記号に対応する器具で、使われているコンセントです。

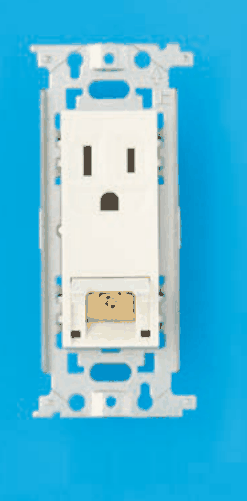

ロ…と下に半円形の穴がある差込口，その下に金色の端子ねじがある：3つの穴（縦の2つの刃受と半円形の接地極の穴）と下の端子ねじをもつ器具は、傍記EETのコンセントにあたります。洗面所などに図記号があるため、使われています。

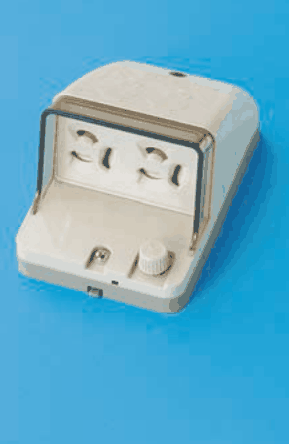

ハベージュ色の箱形の器具で，茶色の透明なふたが上に開き，円弧状の刃受をもつ差込口が2つ並び，下部に小さなねじと白い丸いつまみがある：茶色の透明なふたをもつ2口の器具は、防雨形です。工場外壁側の2・EET・LK・WPと書かれた記号に当たり、図に使われています。

この科目を演習で解くこの問題を記録に残す

出典：令和4年度上期第二種電気工事士筆記試験（午前）問50（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
