令和4年度上期第二種電気工事士筆記試験（午後）（電気技術者試験センター）問49

配線図

配線図に関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

この配線図で，使用されていないスイッチは。ただし，写真下の図は，接点の構成を示す。

木造2階建住宅の配線図。左に1階平面図（玄関・和室・居間・台所・風呂・階段，建物の外に駐車場・庭），右上に2階平面図（洋室・寝室・洋室・階段・ベランダ），その下に凡例（ⓐ〜ⓜ印は単相100V回路，ⓝ〜ⓞ印は単相200V回路，黒と白に斜めに塗り分けた四角は電灯分電盤），下に電灯分電盤結線図がある。平面図には照明器具・コンセント・点滅器・換気扇・ボックスなどの図記号と実線の配線，器具の傍記（DL・CL・LD・EET・WP・E・RC・H・2・3など）と回路番号，点滅器と器具の対応を示すカナ（ア〜ヒ）がある。①は1φ3W 100/200Vの引込口からWhを経て建物の上側の外壁沿いに右へ進み，右側の外壁沿いに下りて電灯分電盤に至る破線の配線を指す。②は風呂の入口付近の，傍記セ・ソとLの字のある2つの黒丸の記号を指す。③はHの記号（ヒートポンプ給湯器）につながる接地の記号を指す。④は1階の庭側の外壁のコンセントの記号の下にある，WPの字の付いた破線の小さな四角を指す。⑤は屋外の左下の器具から建物へ向かう配線の(PF16)の字を指す（屋外の左上の器具から建物へ向かう配線にも(PF16)の字がある）。⑥は屋外の左下の，黒丸の入った四角の記号のすぐ右の配線の部分を指す。⑦は和室の斜線を引いた円の記号を指す。⑧は2階の階段の下端付近の，白抜きの四角の記号の下にある小さな円とそこから出た矢印の部分を指す。⑨は2階の傍記ノ・ハの2つの黒い菱形の記号を指す。⑩は電灯分電盤結線図のⓝの回路を指す。⑪は2階のⓙの字の下の白抜きの四角の記号を指す。⑫は2階のベランダ側の壁の，20A250V Eの傍記のあるコンセントの記号を指す。⑬は電灯分電盤結線図のⓝの回路のB（200V 2P 20A）を指す。⑭は1階の玄関の斜線を引いた円の記号と，その右下（階段の右上）の斜線を引いた円の記号の間の配線を指す。⑮は玄関の斜線を引いた円の記号を指す。⑯は玄関の右下（階段の右上）の斜線を引いた円の記号を指す。⑰は台所の上の，傍記タの黒丸の記号のすぐ下の，左半分が黒い円の記号を指す。⑱は1階のCLの記号（傍記オ）を指す。電灯分電盤結線図は，1φ3W 100/200Vの引込みから屋外のWhを経て屋内のBE 3P 50AF 50A 30mAに至り，ⓐ〜ⓗ（1階照明・コンセント）とⓘ〜ⓜ（2階照明・コンセント）はそれぞれB 100V 2P 20A，ⓝ（2階ルームエアコン）はB 200V 2P 20A，別にB 200V 2P 20Aからⓞ（1階ヒートポンプ給湯器）へ至る。接地の記号もある

〔配線図の前書き〕図は，木造2階建住宅の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

１．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
４．分電盤の外箱は合成樹脂製である。
５．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
６．図記号で示す一般用照明にはLED 照明器具を使用することとし，選択肢（答え）の写真にある照明器具は，すべてLED 照明器具とする。
７．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
８．３路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

答えと解説

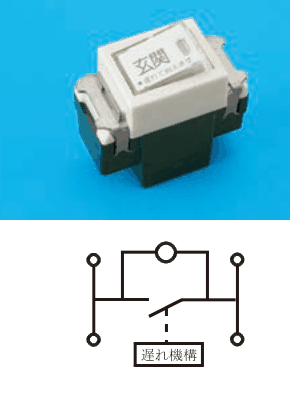

✓ これが正解ロ白色の器具で表面に玄関の字と小さな字，右上に小さな窓がある写真。下の図は，左右にそれぞれ上下の端子を結ぶ縦の線があり，左の縦の線から右の縦の線へ開いた接点がつながり，その接点と並列に円の記号を経た線が左右の縦の線を結んでいる。接点から下へ破線が出て遅れ機構の字の枠につながる

解説

図に遅延スイッチは無く、使われていないのは遅延スイッチです。

この問は、配線図の傍記から使われているスイッチの種類を拾い、写真と接点の図に当てはめる知識問題です。

図の点滅器には、傍記Lの確認表示灯内蔵（風呂の入口と、2階の傍記ナの記号）、傍記Hの位置表示灯内蔵、傍記3の3路スイッチがあります。傍記のDなどで書かれる遅延スイッチは、図に見当たりません。

接点の図で見分けます。確認表示灯内蔵は、接点の先から表示灯を通して3の端子へつなぐ形で、スイッチを入れると点灯します。位置表示灯内蔵は、表示灯が接点と並列に入る形で、切れているときに点灯します。3路スイッチは、0の端子から1と3の端子へ切り替える形です。

接点の図に遅れ機構の字があり、写真に玄関の字がある器具は、遅延スイッチなので使われていません。覚え方は、図の傍記L・H・3に当たるものを消して、残る遅延スイッチを選ぶ、です。

ほかの選択肢の解説

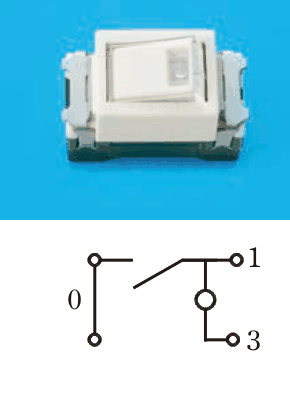

イ…側に小さな窓のある器具の写真。下の図は，左に0の字と上下に端子のある縦の線，その上の端子から短い線があり，開いた接点の可動片が右上の1の端子へ向かう線につながり，その線の途中から下へ円の記号を経て右下の3の端子へつながる：接点の先から表示灯を通して3の端子へつなぐ図で、確認表示灯を内蔵する点滅器です。傍記Lの点滅器が図に描かれているので、使われているスイッチになります。

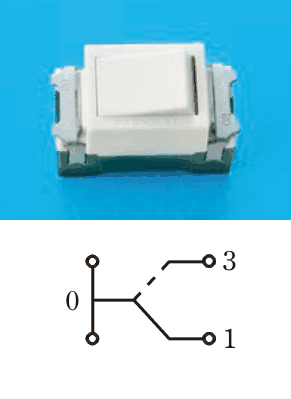

ハ白色の幅の広いハンドルの器具の写真。下の図は，左に0の字と上下に端子のある縦の線，その中ほどから出た線が分かれ，一方は破線を経て右上の3の端子へ，他方は実線で右下の1の端子へつながる：3路スイッチを示す接点の図が、この肢です。0の端子から、1か3のどちらかへ切り替える作りで、階段まわりの傍記3の点滅器に当たるため、使用済みのスイッチです。

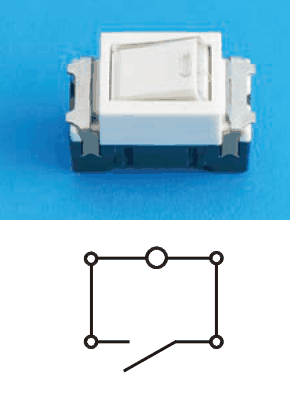

ニ…上に小さな窓のある器具の写真。下の図は，四角形の4つの角に端子があり，上の2つの端子の間に円の記号，左の上下の端子と右の上下の端子はそれぞれ線でつながり，下の2つの端子の間は開いた接点になっている：表示灯が接点と並列に入った図で、位置表示灯を内蔵する点滅器です。図に傍記Hの点滅器があるため使われており、使われていないものではありません。

この科目を演習で解くこの問題を記録に残す

出典：令和4年度上期第二種電気工事士筆記試験（午後）問49（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
