令和4年度下期第二種電気工事士筆記試験（午前）（電気技術者試験センター）問42

配線図

リングスリーブに関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

⑫で示すボックス内の接続をすべて圧着接続とした場合のリングスリーブの種類，個数及び圧着接続後の刻印の組合せで，正しいものは。ただし，使用する電線はすべてVVF1.6 とし，傍記RASの器具は2 線式とする。また，写真に示すリングスリーブ中央の〇，小，中は刻印を表す。

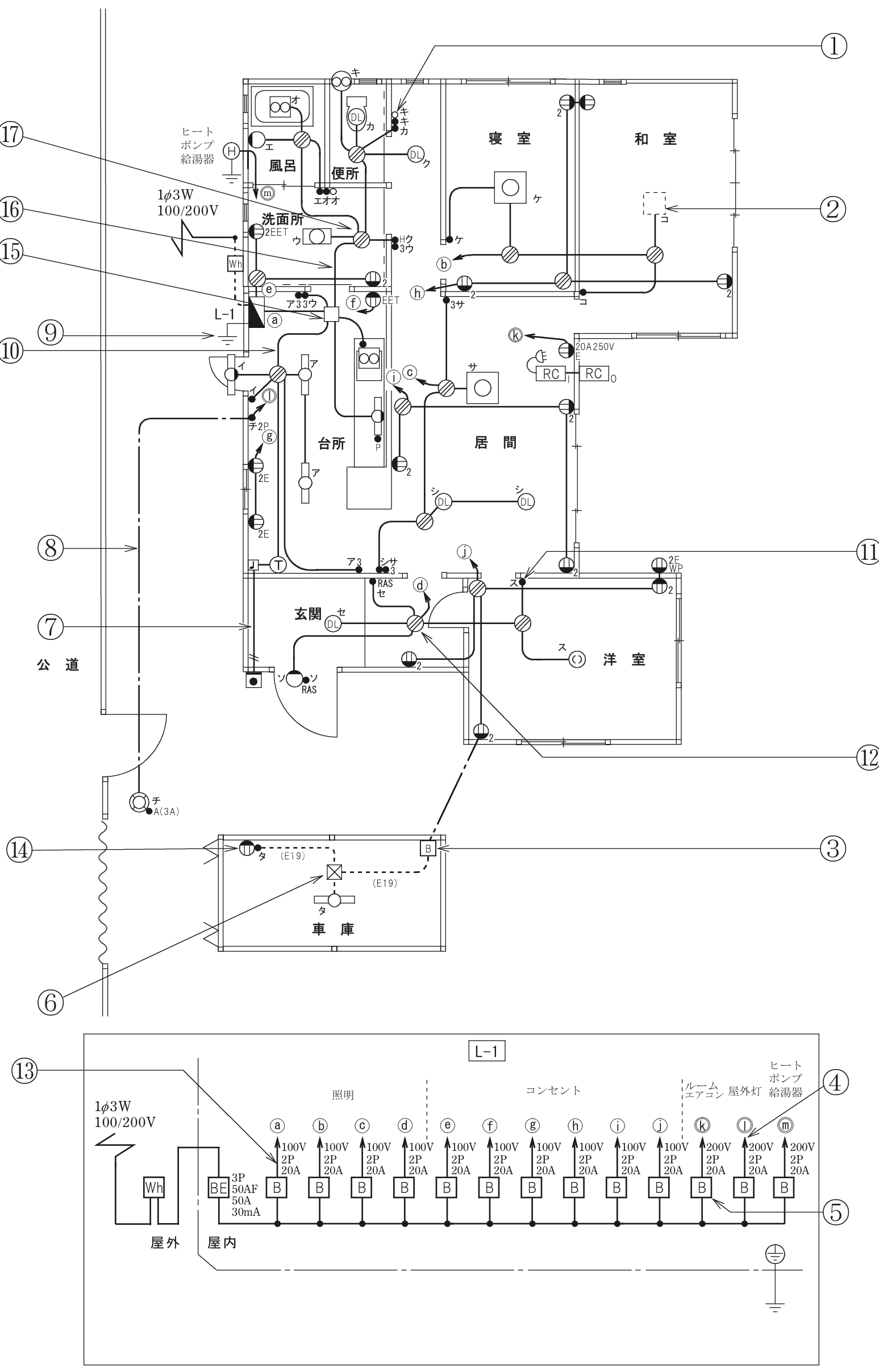

木造1階建住宅及び車庫の配線図。上は住宅の平面図で，風呂・便所・洗面所・台所・玄関・寝室・和室・居間・洋室があり，左側に公道がある。照明器具・コンセント・点滅器・ジョイントボックスの図記号と実線の配線，2・2E・2EET・EET・2E WP・20A250V E・3・RAS・RC・DL・Pなどの傍記，ヒートポンプ給湯器のHの記号がある。洗面所の左の壁際に1φ3W 100/200Vの引込みとWhと分電盤L-1がある。①は便所の近くの点滅器（傍記キ・カ）の上の白丸の記号（傍記キ），②は和室の破線で描いた正方形の記号（傍記コ），⑦は玄関の左の壁沿いで，音符の入った四角の記号（Tの記号の円につながる）と下の黒丸の入った四角の記号を結ぶ配線，⑨は分電盤L-1の下の接地の記号，⑮は分電盤L-1の右の四角のボックス，⑰は洗面所の右のジョイントボックス，⑯は⑰のジョイントボックスから⑮のボックスへ下る配線，⑩は⑮のボックスから台所の上のジョイントボックスへ下る配線，⑪は洋室の入口の点滅器（傍記ス），⑫は玄関のジョイントボックス。台所の左の壁の点滅器（傍記チ 2P）から一点鎖線の配線（⑧）が屋外の灯具（傍記チ A(3A)）に至る。洋室の下側のコンセントの所から一点鎖線の配線が車庫の開閉器の記号B（③）に至り，車庫内はBから点線（短い線を並べた線）の(E19)の配線でジョイントボックス⊠（⑥）に至り，そこから点線の(E19)の配線で照明器具（傍記タ）と，コンセントと点滅器（傍記タ）の組（⑭）につながる。下は分電盤L-1の結線図で，屋外の1φ3W 100/200Vの引込みからWhを経て屋内のBE 3P 50AF 50A 30mAに至り，B 100V 2P 20A 10個から回路ⓐ〜ⓓ（照明）・ⓔ〜ⓙ（コンセント）へ，B 200V 2P 20A 3個から回路ⓚ（ルームエアコン）・ⓛ（屋外灯）・ⓜ（ヒートポンプ給湯器）へ分岐し，接地の記号がある。④は回路ⓛの配線，⑤は回路ⓚの配線用遮断器，⑬は回路ⓐの配線を指す

〔配線図の前書き〕図は，木造１階建住宅の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

１．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
４．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
５．分電盤の外箱は合成樹脂製である。
６．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
７．3 路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

答えと解説

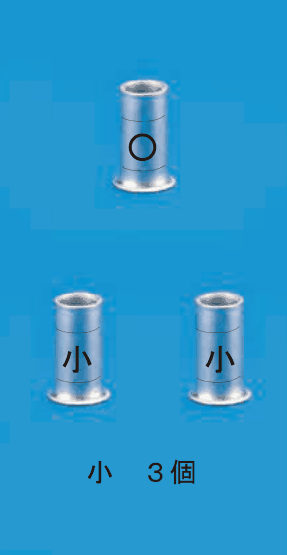

✓ これが正解ニ上に中央に〇の刻印があるリングスリーブ1個，下に中央に小の刻印があるリングスリーブ2個，その下に小　３個の字

解説

⑫は小スリーブ3個で、刻印は〇が1個・小が2個。

リングスリーブは、電線を差し込んで圧着工具でつぶし、電線どうしをつなぐ金属の筒です。1.6 mm の電線だけをつなぐ場合、2本なら小スリーブで刻印は〇、3〜4本なら小スリーブで刻印は小、5〜6本なら中スリーブで刻印は中です。

⑫のジョイントボックスには、分電盤からの電源線（回路ⓓ）、玄関の照明セ、洋室へ向かう線、傍記ソの器具（RAS付き）、傍記RASの自動スイッチ（セ用）がつながります。接地側の白線は、電源・セ・洋室・ソの4本が集まるので、小スリーブ（刻印は小）が1個です。電圧側の黒線は、電源・洋室・RAS スイッチへの線・ソの4本なので、これも小スリーブ（刻印は小）が1個です。最後に、RAS スイッチから戻ってセの照明へ向かう線どうしの2本をつなぐ小スリーブ（刻印は〇）が1個です。

よって、小スリーブ3個で、刻印は〇が1個、小が2個になります。

覚え方は、2本は〇、3〜4本は小、5〜6本は中です。

ほかの選択肢の解説

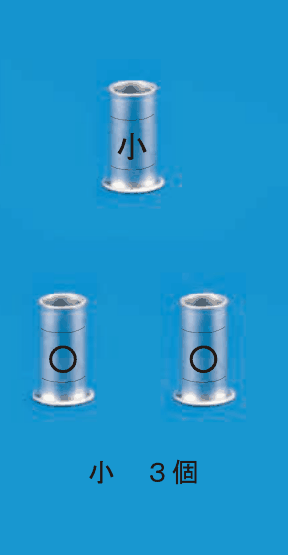

イ上に中央に小の刻印があるリングスリーブ1個，下に中央に〇の刻印があるリングスリーブ2個，その下に小３個の字：〇の刻印が2個になる組合せです。2本だけの接続は戻り線の1か所で、残りは4本の接続が2か所なので、小の刻印が2個、〇が1個になります。

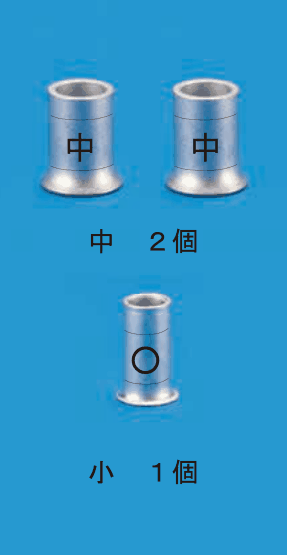

ロ…〇の刻印があるリングスリーブ1個と小１個の字：中スリーブが2個ある組合せです。中は1.6 mm で5〜6本をつなぐときのもので、⑫の接続は最大でも4本なので、中スリーブは使いません。

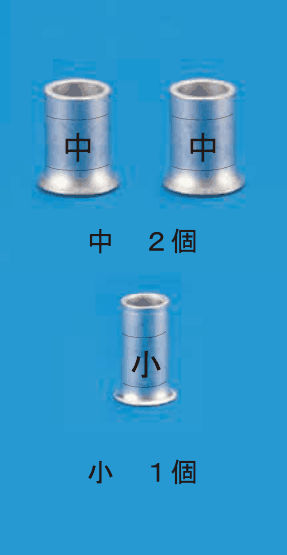

ハ…小の刻印があるリングスリーブ1個と小１個の字：中スリーブを2個使う組合せで、⑫の電線の本数に合いません。4本の接続が2か所と2本の接続が1か所なので、どれも小スリーブで足ります。
