令和4年度下期第二種電気工事士筆記試験（午前）（電気技術者試験センター）問43

配線図

負荷電流に関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

⑬で示す回路の負荷電流を測定するものは。

木造1階建住宅及び車庫の配線図。上は住宅の平面図で，風呂・便所・洗面所・台所・玄関・寝室・和室・居間・洋室があり，左側に公道がある。照明器具・コンセント・点滅器・ジョイントボックスの図記号と実線の配線，2・2E・2EET・EET・2E WP・20A250V E・3・RAS・RC・DL・Pなどの傍記，ヒートポンプ給湯器のHの記号がある。洗面所の左の壁際に1φ3W 100/200Vの引込みとWhと分電盤L-1がある。①は便所の近くの点滅器（傍記キ・カ）の上の白丸の記号（傍記キ），②は和室の破線で描いた正方形の記号（傍記コ），⑦は玄関の左の壁沿いで，音符の入った四角の記号（Tの記号の円につながる）と下の黒丸の入った四角の記号を結ぶ配線，⑨は分電盤L-1の下の接地の記号，⑮は分電盤L-1の右の四角のボックス，⑰は洗面所の右のジョイントボックス，⑯は⑰のジョイントボックスから⑮のボックスへ下る配線，⑩は⑮のボックスから台所の上のジョイントボックスへ下る配線，⑪は洋室の入口の点滅器（傍記ス），⑫は玄関のジョイントボックス。台所の左の壁の点滅器（傍記チ 2P）から一点鎖線の配線（⑧）が屋外の灯具（傍記チ A(3A)）に至る。洋室の下側のコンセントの所から一点鎖線の配線が車庫の開閉器の記号B（③）に至り，車庫内はBから点線（短い線を並べた線）の(E19)の配線でジョイントボックス⊠（⑥）に至り，そこから点線の(E19)の配線で照明器具（傍記タ）と，コンセントと点滅器（傍記タ）の組（⑭）につながる。下は分電盤L-1の結線図で，屋外の1φ3W 100/200Vの引込みからWhを経て屋内のBE 3P 50AF 50A 30mAに至り，B 100V 2P 20A 10個から回路ⓐ〜ⓓ（照明）・ⓔ〜ⓙ（コンセント）へ，B 200V 2P 20A 3個から回路ⓚ（ルームエアコン）・ⓛ（屋外灯）・ⓜ（ヒートポンプ給湯器）へ分岐し，接地の記号がある。④は回路ⓛの配線，⑤は回路ⓚの配線用遮断器，⑬は回路ⓐの配線を指す

〔配線図の前書き〕図は，木造１階建住宅の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

１．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
４．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
５．分電盤の外箱は合成樹脂製である。
６．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
７．3 路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

答えと解説

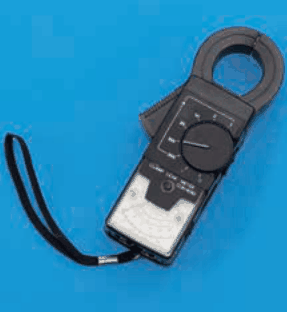

✓ これが正解ロ黒い細長い計器で，上端に輪の形に開閉する鉤形の部分，中ほどに回転式の切換つまみ，下部に指針式の目盛がある。黒いひもが付いている

解説

回路ⓐの負荷電流はクランプ形電流計で測る。

⑬は、分電盤の回路ⓐ（照明・100 V）の配線です。負荷電流とは、その回路に流れている電流のことです。回路を切らずに電流を測るには、線を輪ではさむクランプ形の電流計を使います。

写真で見分けるには、計器の上端に、輪の形に開閉する部分があるものを探します。写真のうち、黒い細長い計器で、上端に輪の形に開閉する鉤形の部分があるものが、クランプ形電流計です。

指針と目盛板があり、赤と黒のテストリードが付いた計器は、回路計（テスタ）です。切換つまみの表示に DCV・ACV・DCA・Ω が見え、交流の電流を測る項目は見当たりません。手持ち形で上に白い丸い窓、中ほどにデジタル表示がある計器は、窓で光を受ける形で、電流を測る計器ではありません。指針の目盛板に MΩ の字があり、先端にクリップの付いたリード線を持つ計器は、絶縁抵抗計です。

覚え方は、線をはさむ輪の形が電流計です。

ほかの選択肢の解説

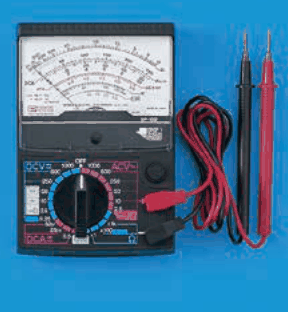

イ黒い箱形の計器で，上部に指針と目盛板，下部に回転式の切換つまみがあり，DCV・ACV・DCA・OFF・Ωの字がある。赤と黒のテストリードが付いている：指針式で、DCV・ACV・DCA・OFF・Ωの字が並ぶ回路計です。テストリードを線に当てて電圧や抵抗を調べる計器であり、交流電流の項目も見えず、負荷電流の測定には向きません。

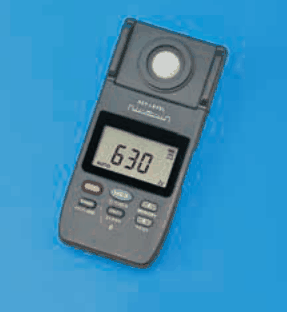

ハ灰色の手持ち形の計器で，上部に白い丸い窓，中ほどに 630 と表示されたデジタル表示部，下部に押しボタンがある：白い丸い窓とデジタル表示を持つ手持ち形の計器で、窓から光を受ける形をしています。電線に流れる電流を測る計器ではありません。

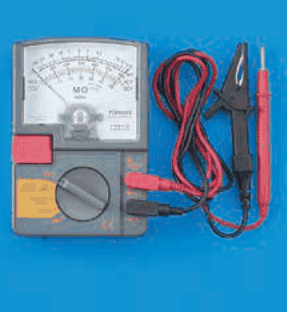

ニ灰色の計器で，上部に指針と MΩ の字のある目盛板，左に赤いボタン，下部に回転式の切換つまみと黄色のラベルがあり，赤と黒のリード線（先端に黒いクリップと赤い棒）が付いている：MΩ の目盛と、クリップ付きのリード線を備えた絶縁抵抗計です。電線や機器の絶縁の良し悪しを調べる計器なので、流れている電流の大きさは測れません。

この科目を演習で解くこの問題を記録に残す

出典：令和4年度下期第二種電気工事士筆記試験（午前）問43（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
