令和7年度下期第二種電気工事士学科試験（電気技術者試験センター）問49

✓ これが正解ロ

解説

2階では、合成樹脂管を切る刃物は使われません。

電気工事用の工具は、工事の方法と材料から決まります。この問いは、2階部分の施工で一般的に使われることのない工具を選びます。

注意書きの1のとおり、屋内配線はVVFを使ったケーブル工事です。図の2階にも、電線管を示す傍記はありません。管を使うのは、1階の屋外の地中配線（VE28）だけです。したがって、2階の施工に、管を切る工具は要りません。

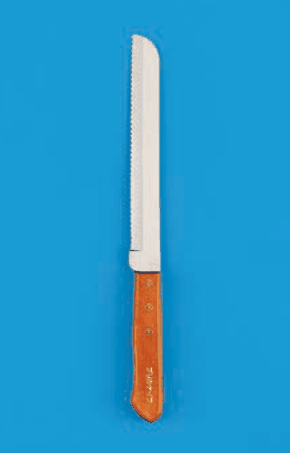

写真を見ていきます。黄色い柄で先端に溝が並ぶ工具は、リングスリーブを圧着する工具で、ボックス内の接続に使います。銀色と黒の柄で先端に黒い刃のある工具は、VVFの外装をむく工具です。木製の柄で折りたたむ刃物は、電工ナイフで、外装や絶縁被覆をむくのに使います。残る、片側が波形の刃の細長い刃物は、合成樹脂管を切る道具です。

覚え方は、ケーブル工事に管の工具は使わない、です。

ほかの選択肢の解説

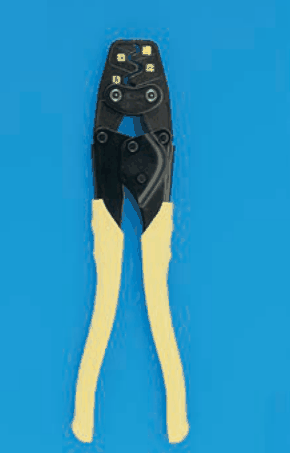

• イカラー写真。黄色い柄の工具で，先端の黒い口に大きさの違う溝が並び，黄色い印が付いている：黄色い柄で先端に大きさの違う溝が並んだ工具で、リングスリーブを圧着する工具です。2階のボックス内でも電線の接続があるので、一般的に使われ、答えにはなりません。

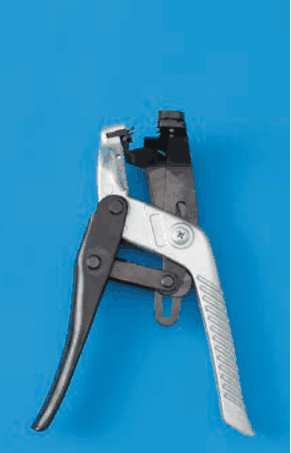

• ハカラー写真。銀色と黒の柄を握る形の工具で，先端に黒い刃の部分がある：銀色と黒の柄を握り、先端に黒い刃がある工具で、VVFケーブルの外装をむく工具です。2階の配線はVVFのケーブル工事なので使われ、使われないものには当たりません。

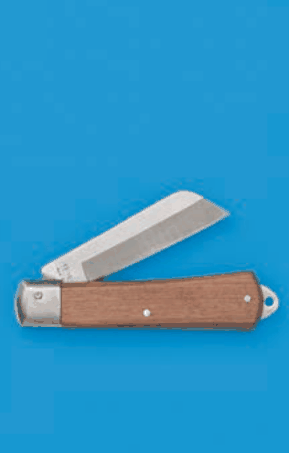

• ニカラー写真。木製の柄の折りたたみ式の刃物で，刃を開いた状態：木製の柄に折りたたみ式の刃が付いた電工ナイフです。ケーブルの外装や電線の絶縁被覆をむく場面で広く使われます。2階の施工でも使われるので、答えにはなりません。
