令和3年度下期第二種電気工事士筆記試験（午後）（電気技術者試験センター）問1

✓ これが正解ロ32

解説

並列部分は16V・全電流8A・直列4Ωで32Vです。

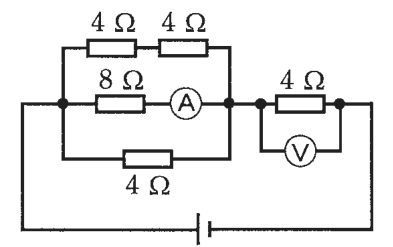

この問は、並列回路では各枝にかかる電圧が等しいこと、直列部分では同じ電流が流れること、そして電圧＝電流×抵抗というオームの法則で解きます。電流計は8 Ωの抵抗と直列につながっているので、その枝にかかる電圧は2 A×8 Ω＝16 Vです。並列の3本の枝は、どれも同じ16 Vです。

上の枝は4 Ωと4 Ωの直列で合計8 Ωなので、16 V÷8 Ω＝2 Aが流れます。下の枝は4 Ωだけなので、16 V÷4 Ω＝4 Aです。中の枝の2 Aと合わせると、並列部分から出ていく電流は2＋2＋4＝8 Aになります。この8 Aは、直列につながった右側の4 Ωの抵抗にそのまま流れます。電圧計はその4 Ωの両端につながっているので、指示値は8 A×4 Ω＝32 Vです。

16 Vとする肢は並列部分の電圧、48 Vとする肢は並列部分と右の4 Ωを足した電源電圧にあたり、どちらも電圧計がはさんでいる区間の値ではありません。覚え方は、並列は電圧がそろい電流は足し算、直列は電流がそろい電圧は足し算、です。

ほかの選択肢の解説

• イ16：16 Vは、電流計のある8 Ωの枝にかかる電圧で、並列部分全体にかかる電圧でもあります。電圧計が接続されているのはその右の4 Ωの抵抗の両端なので、測る場所が違います。
• ハ40：40 Vという値は、この回路で求める途中の値（16 V、2 A、2 A、4 A、8 A、32 V、48 V）のどれにも当たりません。電圧計の位置を確かめて求めれば、32 Vに落ち着きます。
• ニ48：48 Vは、並列部分の16 Vと右側の4 Ωの32 Vを足した、電源全体の電圧にあたる値です。電圧計は右の4 Ωだけをはさんでいるので、電源電圧までは示しません。
