平成30年度上期第二種電気工事士筆記試験（電気技術者試験センター）問7

✓ これが正解ハ102

解説

中性線に電流が流れないので、104−0.2×10＝102 Vです。

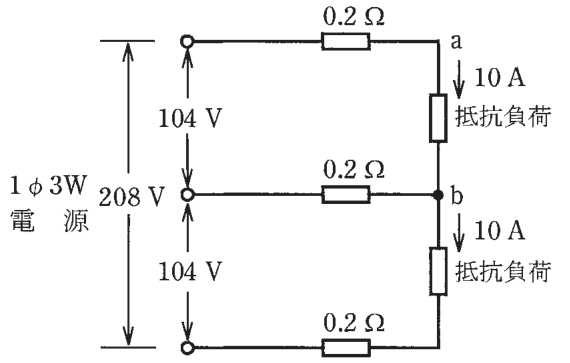

単相3線式は、上の線・中性線・下の線の3本で、上と中性線の間、中性線と下の線の間に、それぞれ104 Vを供給する方式です。a-b間の電圧は、電源の104 Vから、そこへ至る電線の電圧降下を引いた値になります。

この図では上下の負荷がどちらも10 Aで同じ大きさ（平衡）です。上の負荷を流れた電流は中性線を通って下の負荷の電流と打ち消し合うため、中性線に流れる電流は10−10＝0 Aです。したがって中性線では電圧降下が起きません。上の線だけは10 Aが流れ、電圧降下は 0.2×10＝2 V。a-b間は 104−2＝102 Vです。

負荷が平衡していれば中性線の電流はゼロで、電圧降下は外側の線1本分だけ、と覚えると、単相3線式の問が速く解けます。

ほかの選択肢の解説

• イ96：96 Vは、この回路の数値からは導けません。上の線の電圧降下は2 V、中性線は0 Vなので、a-b間が104 Vから8 Vも下がることはありません。
• ロ100：100 Vは、中性線にも10 Aが流れて2 Vの降下が加わるとした場合の値です。上下の負荷が同じ10 Aなら中性線の電流は0なので、降下は上の線の2 Vだけです。
• ニ106：106 Vは、電圧降下の2 Vを引かずに足してしまった値です。電線に電流が流れると電圧は下がるので、負荷の電圧は電源の104 Vより低くなります。
