令和7年度下期第二種電気工事士学科試験（電気技術者試験センター）問4

✓ これが正解イ

解説

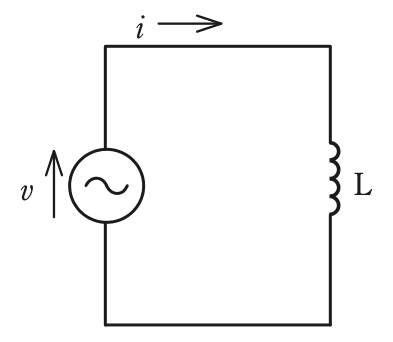

コイルだけの回路では、電流は電圧より90°遅れます。

コイルだけをつないだ交流回路では、電流の波形が電圧より位相で90°（周期の4分の1）遅れます。コイルは電流の変化を妨げる性質があり、電圧が先に変化して、電流がそれを追いかけるように遅れて流れるためです。

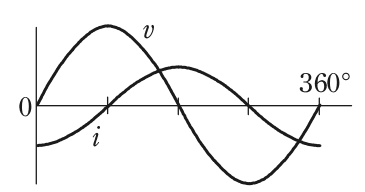

図の電圧vは0°で0から正へ増えていきます。電流iが90°遅れるなら、iが0から正へ増え始めるのは90°の位置になるので、0°では負の最大、90°で0、180°で正の最大になります。これはvを90°右へずらした波形で、グラフでは0°で負の最大から始まる波形がこれにあたります。

他の波形は、電圧と同じ位置で0を通るもの（抵抗だけの回路）、0°で正の最大付近から始まるもの（電流が90°進む回路で、コンデンサ）、電圧と逆向きのものです。 覚え方は、コイルは電流が遅れる、コンデンサは電流が進む、です。

ほかの選択肢の解説

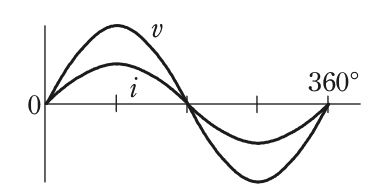

• ロ…，vと同じく0°で0，90°で正の最大，180°で0となる波形：電圧と同じ位置で0を通り、同時に最大になる波形は、電流と電圧の位相がそろった抵抗だけの回路の波形です。コイルは電流が遅れるので、この回路の電流とは一致しません。

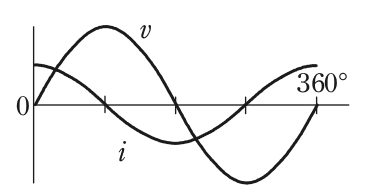

• ハ…，0°で正の最大付近，90°で0，180°で負の最大となる波形：0°で正の最大付近から始まり、90°で0になる波形は、電流が電圧より90°進む波形で、コンデンサ回路の特徴です。コイルでは遅れるので、ずれの向きが逆になっています。

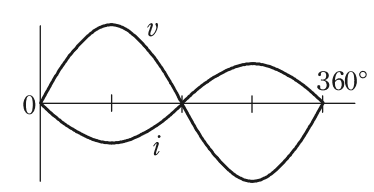

• ニ…向きが逆，0°で0，90°で負の最大，180°で0，270°で正の最大となる波形：電圧と向きが正反対（180°ずれ）の波形は、電圧と電流の位相が逆になる場合です。コイルだけの回路では、ずれは90°の遅れで、180°にはなりません。
