令和3年度下期第二種電気工事士筆記試験（午前）（電気技術者試験センター）問48

✓ これが正解ロ

解説

位置表示灯内蔵（傍記 H）の点滅器は、この図に見当たりません。

配線図の使われていないスイッチの問です。図の点滅器の記号と傍記を拾い、写真と接点の構成図に対応させます。

居間には黒丸に矢印が付いた記号（傍記 シ）があり、これは調光器です。写真では、つまみをスライドさせ、白熱灯用400ワットまでと書かれた器具が調光器に当たります。玄関には傍記 RAS の記号があり、熱線式自動スイッチです。写真の、下部に白い半透明の窓がある器具が合います。浴室と便所の点滅器には傍記 L が付いており、確認表示灯内蔵の点滅器です。接点図で0と1の端子の間に接点があり、1と3の端子の間に表示灯が入った器具は、接点を入れて負荷に電気を送っているときに表示灯も点く構成で、この確認表示灯内蔵の点滅器と読めます。

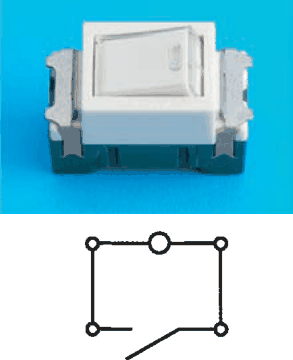

残るのは、表示灯が接点と並列に入った器具です。接点が切のときだけ表示灯に電流が流れて点灯するので、暗い所でスイッチの位置を示す位置表示灯内蔵の点滅器で、傍記は H です。この図には H の付いた点滅器がないので、これが使われていないスイッチです。

L は入のとき点く確認表示灯、H は切のとき点く位置表示灯と覚えてください。

ほかの選択肢の解説

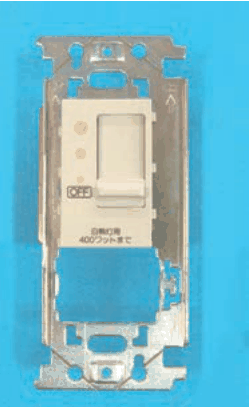

• イ取付枠に付いたクリーム色の器具。縦長のつまみと3つの小さな丸い点，OFF の表示と 白熱灯用 400ワットまで の字がある：スライド式のつまみで白熱灯用400ワットまでと書かれた器具は、調光器の写真です。居間に斜めの矢印の付いた黒丸の記号があるので、この図の工事で使います。

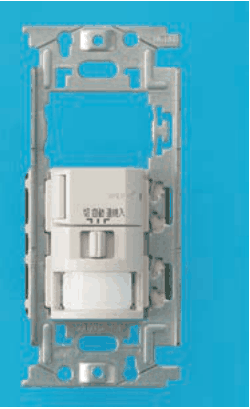

• ハ取付枠の下寄りに付いた白色の器具。中ほどにつまみ，下部に白い半透明の窓があり，上部に小さな字の表示がある：白い半透明の窓を下部にもつ器具は、熱線式自動スイッチの写真です。玄関に RAS を傍記した点滅器の記号が見えており、図に登場するスイッチなので、未使用の答えにはなりません。

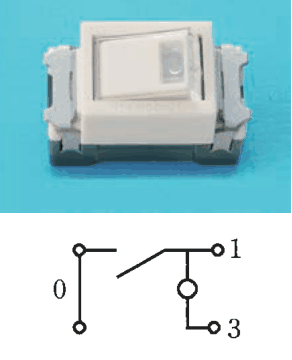

• ニ…に0の字と上下2つの端子を縦線で結んだ部分があり，その上の端子から出た短い横線と右の1の端子へ続く線の間が斜めの線で開いた接点になっていて，1の端子へ続く線から下へ白丸を経て3の端子に至る構成：この肢は、端子0・1の間で入り切りし、端子1・3の間に灯が付く構成です。灯は負荷へ送電中に光る確認用の表示で、浴室・便所の点滅器に付く傍記 L がこれに当たり、使われています。
