令和3年度上期第二種電気工事士筆記試験（午前）（電気技術者試験センター）問50

✓ これが正解ハ

解説

表示灯付きの3路スイッチは図に使われていません。

この問題は、配線図の点滅器(スイッチ)の記号を拾い、使われていないスイッチを選ぶ問題です。図の点滅器には、傍記のない片切、3(3路スイッチ)、H(位置表示灯内蔵)、L(確認表示灯内蔵)、P(プルスイッチ)、WP(防雨形)、矢印付きの調光器があります。

写真の下の接点の図を使って、種類を見分けます。防雨形の片切スイッチの接点は、1回路の単純な入り切りで、ベランダのWPの点滅器に当たります。接点と並列に灯りが入る図は、切れているときに灯りがつく位置表示灯内蔵で、傍記Hです。接点を入れたときに負荷と並んで灯りがつく図は、確認表示灯内蔵で、傍記Lです。

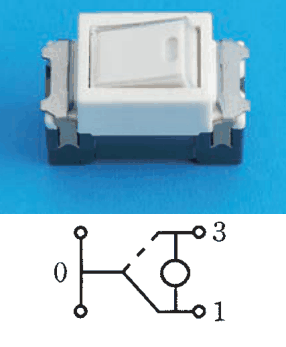

残る写真は、0を共通にして1と3を切り換える接点に、灯りが付いた3路スイッチです。図の3路スイッチは傍記が3だけで、HもLも付いていないので、表示灯付きの3路スイッチは使われていません。

覚え方は、接点の図で、単純な入り切りか、切り換え(3路)か、灯りがどの位置に付くかを読み、図の傍記と照らす、です。

ほかの選択肢の解説

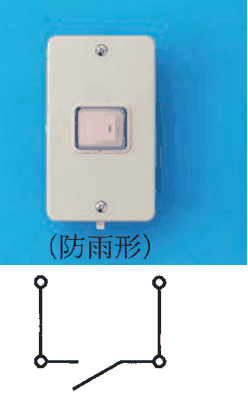

• イ灰色の縦長の箱形の器具で，中央に淡いピンク色の四角い押し部があり，下に（防雨形）の字がある。その下の接点の図は，左右の2端子の間に開いた接点が1つある：防雨形の片切スイッチの写真です。図のベランダに傍記WPの点滅器があり、防雨形の1回路のスイッチは使われているので、使用されていないスイッチには当たりません。

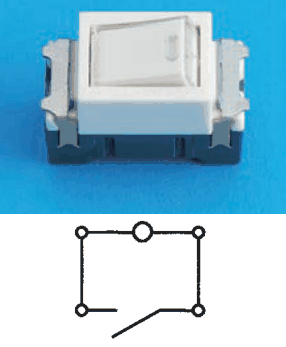

• ロ…寄りに小さな窓がある。その下の接点の図は，左右の2端子の間に開いた接点が1つあり，上側で2端子の間に丸の記号がつながっている：接点と並列に灯りが入る図の写真は、位置表示灯内蔵の点滅器です。図に傍記Hの点滅器が複数あるので、この種類は使われています。

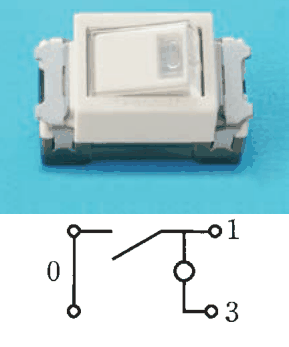

• ニ…側に縦長の窓がある。その下の接点の図は，端子0と端子1の間に開いた接点が1つあり，端子1の側と端子3の間に丸の記号がつながっている：灯りが負荷と並んで入り、接点を閉じると点灯する図の写真は、確認表示灯を内蔵するLの点滅器に当たります。図にLの傍記の点滅器が複数あり、使われている種類です。
