令和7年度上期第二種電気工事士学科試験（電気技術者試験センター）問47

✓ これが正解ハ

解説

⑰は電圧側3本と接地側4本と点滅線2本と渡り線2組で、小が5個です。

⑰は、1階の階段脇にある、円に斜線のジョイントボックスです。ここにつながる電線を、役割ごとに数えます。電線はVVF1.6 で、地下1階へ至る配線（⑭）は最少の4心です。

⑰には、電源の回路cの2心、上のボックスへの⑨の2心、1階の照明の2心、3路スイッチの3心、⑭の4心が集まります。電圧側（黒）は、電源・⑨・3路スイッチの0端子の3本です。接地側（白）は、電源・⑨・照明・⑭の4本です。切り替わった線は、1階の照明と⑭の2本です。3路スイッチの渡り線は、それぞれ⑭とスイッチの2本ずつで2組です。

リングスリーブは、1.6 mm の2本は小スリーブに○の刻印、3〜4本は小スリーブに小の刻印、5本以上で中スリーブを使います。⑰は、最多でも4本なので、中は要らず、すべて小スリーブです。接続は3本・4本・2本・2本・2本の5か所なので、最少個数は小スリーブ5個です。

覚え方は、本数を役割別に数え、5本以上が無ければ中は使わない、です。

ほかの選択肢の解説

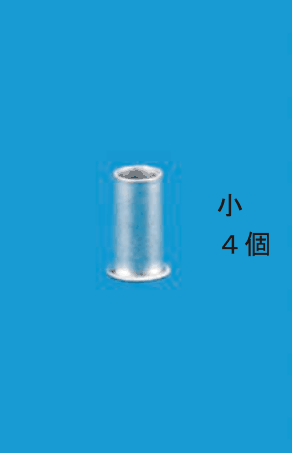

• イ…４個 の字：小4個では、接続の箇所が1つ足りません。電圧側3本・接地側4本・切り替わった線2本・渡り線2本ずつ2組の5か所があるため、小スリーブは5個必要です。

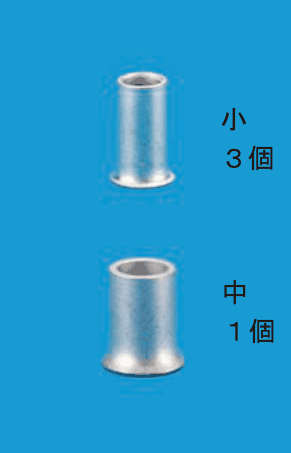

• ロ…３個，中 １個 の字：中スリーブが1個入っていますが、中は電線5本以上をまとめるときに使います。⑰でまとまる最多の本数は4本なので、中は使いません。個数も合いません。

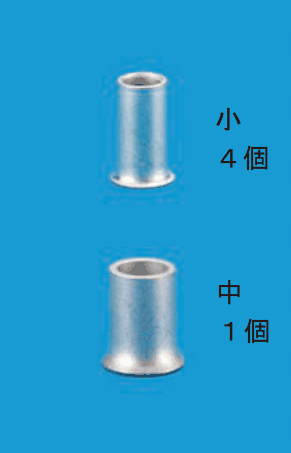

• ニ…４個，中 １個 の字：小4個に中1個で、合計5個ですが、中スリーブは5本以上を接続する箇所のためのものです。⑰には5本をまとめる箇所が無いので、中を使う組合せは合いません。
