令和3年度上期第二種電気工事士筆記試験（午後）（電気技術者試験センター）問49

配線図

コンセントに関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

この配線図の図記号から，この工事で使用されているコンセントは。

鉄筋コンクリート造の集合住宅共用部の部分的な配線図。上は1階平面図（出入口・宅配ロッカー・ホール・管理室・エレベータ・集会所・自販機・共用廊下），中段左は地下1階平面図（ポンプ室・受水槽室，湧水ポンプ・汚水ポンプ・給水加圧ポンプ），中段右は制御盤P-1の結線図，下左は配電盤P-Lの結線図と凡例，下中央は分電盤L-1の結線図，下右は制御盤P-2の結線図がある。平面図には照明器具・コンセント・点滅器・ボックス・電動機などの図記号と配線，傍記（DL・WP・LK・EET・20A250V E・LF3・F・P・BL・Hなど）と回路番号，点滅器と器具の対応を示すカナ（ア〜カ）がある。1階の配線は主に実線で，地下1階の配線は主に点線（短い線を並べた線）で(E19)(E31)の字がある。①は出入口の右上の，1φ3W100/200Vと3φ3W200Vの引込線が折れ線の記号を経てP-Lの記号に接続する，P-Lの記号の左上の点を指す。②は1階の建物の外の上側の，円の中に円がある2つの器具の間を結ぶ(FEP)の字のある一点鎖線の配線を指す（一点鎖線は右へ進んで下に折れ，集会所の右の同じ形の器具に至る）。③は集会所の下の自販機の右の，傍記Hとエの字のある黒丸の記号を指す。④はP-1の結線図の，3P30AのBEの右のSの記号（回路aへ）を指す。⑤はL-1の結線図の右側の，回路ⓗへ至るBの記号を指す。⑥はL-1の結線図の左下の，黒い三角を3つ縦に並べた記号（傍記2，回路ⓚ・ⓛ・※5へ至る）を指す。⑦はP-Lの結線図の左下の，P-1・P-2・L-1の接地をまとめた接地端子の記号から大地の記号へ至る部分を指す。⑧は地下1階の湧水ポンプのMの記号の右の，傍記LF3の黒丸の入った円の記号を指す。⑨は1階の宅配ロッカーの，上の斜線を引いた円の記号と下の斜線を引いた円の記号を結ぶ右側の実線の配線を指す。⑩は宅配ロッカーの，上の斜線を引いた円の記号の右下にある半分が黒い円のコンセントの記号の下の，破線の小さな四角を指す。⑪はL-1の結線図の，BEの傍記 3P 100A（欠相保護付）を指す。⑫は地下1階のポンプ室の右下隅の，1階からの配線が下りてくる白抜きの四角の記号を指す。⑬は地下1階のポンプ室を指す。⑭は⑫の四角の上にある，小さな円と右上への矢印の記号を指す。⑮⑯は地下1階の受水槽室の上側の，ⓑ・ⓐのひし形の記号の付いた2つの小さな円からP-1の記号へ至る，(E31)の字のある点線の配線を指す。⑰は1階の宅配ロッカーの下の階段の右上の，下の斜線を引いた円の記号を指す。⑱は1階の宅配ロッカーの，上の斜線を引いた円の記号を指す。P-1は3φ3W 200V（ひし形のa）からB 3P50A，BE 3P30AとSで回路a，BE 3P20AとSで回路b，制御配線※1・※2，IV5.5でP-Lへの接地。P-Lは動力用3φ3W 200VのWh，B 3P100A，B 3P50A 2個から地下1階P-1・P-2（ひし形のa・b）へ，電灯用1φ3W 100/200VのWh，B 3P100Aから1階L-1（ひし形のc）へ。L-1は1φ3W 100/200V（ひし形のc）からB 2個で回路ⓐⓑ，BE 3P 100A（欠相保護付），100V回路ⓒ〜ⓙのB，200V回路ⓜのB，TSを経た200V回路ⓝ，黒い三角3個の記号とRの付いたTの記号を経た100V回路ⓚⓛと※5，P-Lへの接地。P-2は3φ3W 200V（ひし形のb）からB 3P50A，BE 3P20A・3P20A・3P15AとSで回路c・d・e，※3・※4，2P20AのBとTS，P-Lへの接地。凡例は，ひし形のa〜cが幹線（三相3線200V又は単相3線100/200V），四角で囲んだa〜eが三相200V，ⓜ〜ⓝが単相200V，ⓐ〜ⓛが単相100V，※1〜※5が制御配線

〔配線図の前書き〕図は，鉄筋コンクリート造の集合住宅共用部の部分的な配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

１．屋内配線の工事は，動力回路及び特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
４．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
５．配電盤，分電盤及び制御盤の外箱は金属製である。
６．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
７．３路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

答えと解説

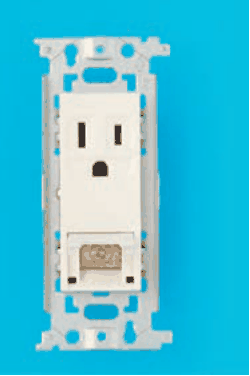

✓ これが正解ニ取付枠に付いた白色の器具で，上部に縦長の差込口が2つとその下に半円形の差込口が1つあり，下部に端子ねじの見える部分がある

解説

図の傍記EETに当たるのは、接地極付接地端子付コンセント。

この配線図のコンセントの傍記を拾います。WPとLK（防雨形・抜け止め形）、2（2口）、20A250V E（接地極付）、EET（接地極付接地端子付）が見つかります。このうち写真に当たるのは、EETの接地極付接地端子付コンセントです。

EETは、差込口に接地極の丸い穴があり、器具の下側に接地端子の金具も付いたコンセントです。写真では、2つの縦の差込口の下に丸い接地極の穴があり、さらに下側に端子の金具が見えるものがこれに当たります。接地端子だけで接地極の穴がない器具は、傍記ETの別の種類です。防雨形のふたが付いた2つの写真は、差込口が弧を描く溝の形で、引掛形の形と見られます。図の防雨形のコンセントはWP LK（防雨形の抜け止め形）の1か所だけなので、これらは図の記号とは種類が違うと判断します。

覚え方は、Eは接地極、ETは接地端子、EETはその両方です。

ほかの選択肢の解説

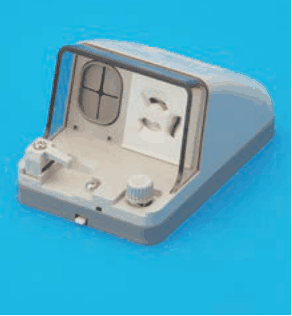

イ…十字の溝のある丸みを帯びた四角い部分と，曲がった形の差込口2つとまっすぐな差込口1つがある部分が並んでいる。手前に小さなつまみなどがある：防雨形のふた付きで、右側に弧を描く溝2つともう1つの溝が並び、左に十字の線の入った部分があります。接地端子の金具は見えず、差込口の形も図のWP LK（抜け止め形）とは違う種類と見られます。

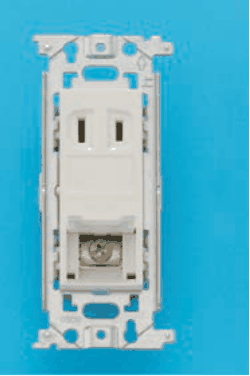

ロ…あり，下部に端子ねじの見える部分がある：2つの縦の差込口の下に接地端子の金具はありますが、接地極の丸い穴がありません。これは接地端子付のETで、図にあるのは接地極も備えるEETなので、当てはまりません。

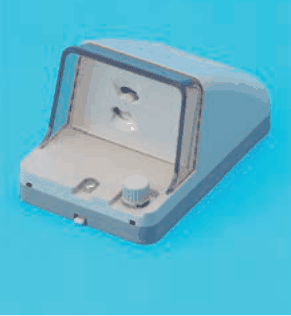

ハ…上下に並んだ曲がった形の差込口が2つある。手前に小さなつまみなどがある：防雨形のふた付きで、差込口は弧を描く溝が上下に2つです。引掛形の形と見られ、接地極も接地端子も見えません。図の防雨形はWP LK（抜け止め形）なので、使われていない側です。

この科目を演習で解くこの問題を記録に残す

出典：令和3年度上期第二種電気工事士筆記試験（午後）問49（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
