令和5年度上期第二種電気工事士学科試験（午後）（電気技術者試験センター）問48

✓ これが正解ロ

解説

図に使われていないのは、位置表示灯内蔵のスイッチです。

配線図の傍記から、使われているスイッチの種類を拾い出し、使われていないものを選ぶ問題です。図に出てくるスイッチを順に確かめます。

1階の居間にある、黒丸に矢印を添えた記号は、ライティングダクト用の調光器です。玄関の黒丸に傍記RASが付いたものは、熱線式自動スイッチです。浴室と便所の黒丸に傍記Lが付いたものは、確認表示灯内蔵スイッチで、負荷と同時にランプが点灯します。

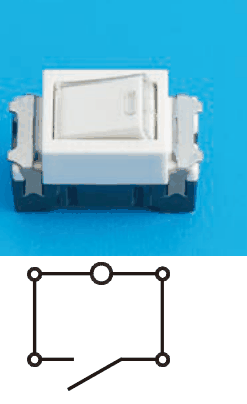

使われていないのは、位置表示灯内蔵スイッチ（黒丸に傍記H）です。図にはHの傍記が付いたスイッチがありません。写真の接点の図で、ランプが接点と並列に入っているのがこの種類で、切のときに点灯してスイッチの場所を知らせます。

覚え方は、Lは入のとき点灯する確認、Hは切のとき点灯する位置、と対にして覚えることです。

ほかの選択肢の解説

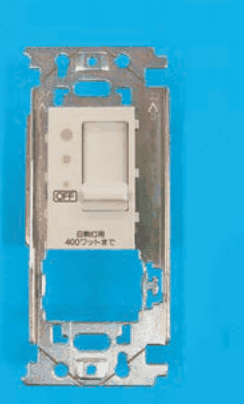

• イ…左側に縦に並んだ3つの小さな点とOFFの表示，右側に上下に動かすつまみ，下部に小さな字（白熱灯用 400ワットまで）がある：表示にOFFと白熱灯用の記載がある、つまみ形の調光器です。1階の居間のスイッチに使われる、黒丸に矢印の記号に当たるので、使われています。

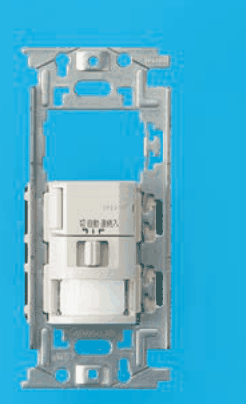

• ハ…上部に小さなつまみと小さな字の表示，下部に白色の半球状の部分がある：半球状のセンサ部を持つ、熱線式自動スイッチです。玄関で傍記RASが付いた黒丸に当たるので、この工事で使われています。

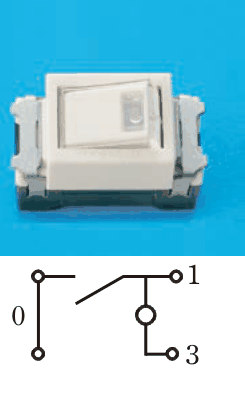

• ニ白色の幅の広いハンドルで右側に小さな窓のある器具の写真。下の図は，左に0の字と上下に端子のある縦の線，その上の端子からの線と開いた接点で右上の1の端子へ向かう線があり，その線の途中から下へ円の記号を経て右下の3の端子へつながる：接点の図でランプが負荷側につながる、確認表示灯内蔵のスイッチです。浴室と便所の傍記Lが付いた黒丸に当たり、この図で使われています。
