令和3年度上期第二種電気工事士筆記試験（午後）（電気技術者試験センター）問50
配線図
点滅器に関する問題
選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。
この配線図の図記号から，この工事で使用されていないスイッチは。ただし，写真下の図は，接点の構成を示す。
〔配線図の前書き〕図は，鉄筋コンクリート造の集合住宅共用部の部分的な配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。
【注意】
- １．屋内配線の工事は，動力回路及び特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
- ２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
- ３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
- ４．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
- ５．配電盤，分電盤及び制御盤の外箱は金属製である。
- ６．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
- ７．３路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。
- イ
- ロ
- ハ
- ニ
答えと解説
✓ これが正解ニ
解説
使われていないのは、表示灯付きの3路スイッチ。
図のスイッチ類の図記号を拾い、写真に当たるかを確かめます。点滅器は黒丸に傍記が付いた形で、1階の自販機の近くには傍記Hの点滅器があり、位置表示灯内蔵です。階段には傍記3のスイッチ（3路スイッチ）が2か所あり、傍記は3だけです。地下には、電磁開閉器を操作する押しボタン（白い円の中に黒丸の記号に傍記BL）と、傍記LF3の電極があります。
写真と照らします。ONとOFFの2つのボタンが縦に並んだ器具は、押しボタンです。接点図で表示灯がスイッチの接点と並列につながるものは、位置表示灯内蔵の点滅器です。細い棒状の電極をまとめた器具は、LF3のフロートレススイッチ電極です。

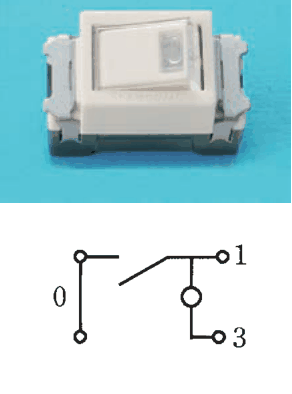

残る写真は、3路スイッチに表示灯が付いた器具で、接点図には0・1・3の端子と表示灯が描かれます。図の3路スイッチは傍記が3だけで、表示灯を示すLやHは付いていません。使われていないのは、これです。覚え方は、傍記が3だけなら表示灯なしの3路です。
ほかの選択肢の解説

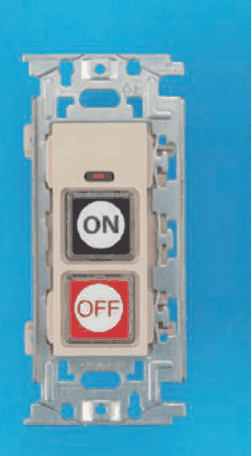

- イ取付枠に付いたベージュ色の器具で，上に赤色の小さなランプ，中央に ON の字の黒色のボタン，その下に OFF の字の赤色のボタンがある：ONとOFFの押しボタンが縦に並び、上に小さな赤い表示窓がある器具です。図の傍記BLの押しボタンに当たり、電磁開閉器の操作用として使われているので、答えではありません。

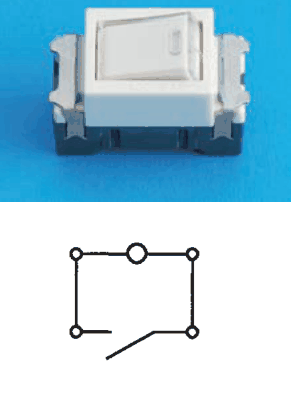

- ロ…側に小さな窓のある器具の写真。下の図は，四角形の4つの角に端子があり，上の2つの端子の間に円の記号，左の上下の端子と右の上下の端子はそれぞれ線でつながり，下の2つの端子の間は開いた接点になっている：表示灯が接点と並んでつながれた接点図の写真は、位置表示灯を備えた点滅器を表します。自販機のそばに傍記Hの記号が実際にあるため、使われている側で答えではありません。

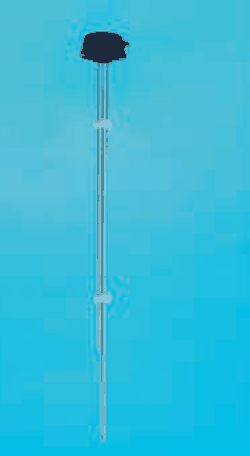

- ハ上端に黒色の頭部があり，そこから細い金属の棒が下へ長く伸び，途中2か所に白色の小さな部品が付いている：細い棒状の電極をまとめた器具で、水位を検出するフロートレススイッチ電極です。地下1階の傍記LF3の記号に当たり、使われているので、使用されていないものではありません。
出典：令和3年度上期第二種電気工事士筆記試験（午後） 問50（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
