令和2年度下期第二種電気工事士筆記試験（午後）（電気技術者試験センター）問47

配線図

リングスリーブに関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

⑰で示すボックス内の接続をすべて圧着接続とする場合，使用するリングスリーブの種類，個数及び刻印の組合せで，正しいものは。ただし，使用する電線は特記のないものはVVF1.6とする。また，写真に示すリングスリーブ中央の○，小，中は刻印を表す。

鉄骨軽量コンクリート造店舗平屋建の配線図。上は平面図で，事務所・冷蔵庫・店舗・商品棚・カウンタ・出入口と屋外の駐車場がある。屋内の配線は実線である。左の外壁に1φ3W100/200Vの引込線とWhと分電盤L－1（L－1の記号を⑱が指し，引込線が外壁に取り付く所の黒丸を⑩が指す），3φ3W200Vの引込線とWhと分電盤P－1がある。L－1の上に黒丸の記号に傍記A(3A)がある。P－1からひし形のⓐの配線が冷蔵庫の四角の中に円で囲んだSの字の記号に傍記f40A（⑨）へ，ひし形のⓑの配線が冷蔵庫の左の外壁の屋外のRC（傍記O，接地の記号あり）へ至り，そこから傍記CV 5.5－3Cの配線が店舗のひし形のⓑを経て商品棚の間の小さな四角いボックス（⑫）に至り，⑫から2つの商品棚の上のRC（傍記I）2個へ配線がある。上の外壁に，壁側が黒く縦線2本のある円のコンセントの記号で傍記20A250V・E（接地の記号への配線あり，二重丸のⓔ，①）と，傍記ETのもの（接地の記号への配線あり，ⓗ）がある。その下に，左端の小さな四角から円の照明器具3個の間を短い線を並べた太い線で結び傍記LDが3つ（⑪はこの線を指す），カウンタに円の中に縦線2本のあるコンセントの記号に傍記LKが2個（ⓘ，②は右のものを指す），斜線の入った円とDL 3個（ⓐ）がある。出入口に円を4つに分け向かい合う2つを黒くした記号（ⓔ），右の外壁に傍記2と傍記WPのコンセント（ⓚ）。店舗の左にDL 4個（ⓑ），下にDL 4個（ⓒ），商品棚に沿う照明器具（二重丸のⓐ・ⓑ）がある。事務所の左上に壁側が黒く横線2本のある円のコンセントに傍記2（ⓙ），円が2つ並んだ記号（傍記イ）と黒丸の点滅器（傍記L イ），円の中に放射状の線のある記号に傍記6，壁に傍記2のコンセント2個，細長い照明器具3個（ⓓ）がある。左下の小部屋に小さな四角いボックス（⑰）と斜線の入った円（⑮）がある。⑰からは，上のⓕへの傍記VVF 2.0の配線，左の傍記2 ETのコンセント（接地の記号あり）への配線，下のDL（傍記ロ）への配線，下の円が2つ並んだ記号（傍記ハ）への配線，右の黒丸の点滅器2個（傍記ロ・ハ）への配線（⑯），⑮への配線が出ている。⑮からは，上のDL（傍記ニ），右の黒丸の点滅器（傍記ニ），下の便器の形の中の円の器具（すぐ右に黒丸の点滅器（傍記P））への配線が出ている。下の外壁に下側が黒く縦線2本のある円のコンセントに傍記EETが2個あり，2個の間の配線は破線（③はこの破線を指す），左のものからⓖと接地の記号への配線（⑧は接地の記号を指す）がある。右上と右下の外壁の四角に×の記号から，屋外の二重の円の器具まで一点鎖線の配線に傍記CV 5.5－2C (FEP)（右上は二重丸のⓒ，右下は二重丸のⓓ，④は右下の一点鎖線を指す）。下は動力分電盤結線図P－1（屋外の3φ3W 200VからWh，屋内のB 3P 60A，BE 3P 40A（⑤）からひし形のⓐ，BE 3P 30Aからひし形のⓑ（⑥はこの配線を指す））と，電灯分電盤結線図L－1（屋外の1φ3W 100/200VからWh，屋内のB 3P 100A。上段はB 100V 20Aからⓔ，BE 100V 20Aからⓕ・ⓖ・ⓗ・ⓘ・ⓙ・ⓚ，BE 200V 20Aから二重丸のⓔ。下段はBE 100V 20Aから円の中にTの字で傍記Rの記号（⑭），BE 100V 20A 4個とBE 200V 20A 2個から黒い三角3つに傍記6の記号（⑦）を経てⓐ・ⓑ・ⓒ・ⓓと二重丸のⓐ・ⓑ（三角には⑭からの配線と円の中に放射状の線のある記号に傍記6もつながる），BE 200V 20A 2個からそれぞれSの四角を経て二重丸のⓒ・ⓓ，BE 100V 20AからTSの四角を経て屋外の黒丸の記号に傍記A(3A)（⑬））と，回路の符号（円は単相100V回路，二重丸は単相200V回路，ひし形は三相200V回路）

〔配線図の前書き〕図は，鉄骨軽量コンクリート造店舗平屋建の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

１．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
４．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
５．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。

答えと解説

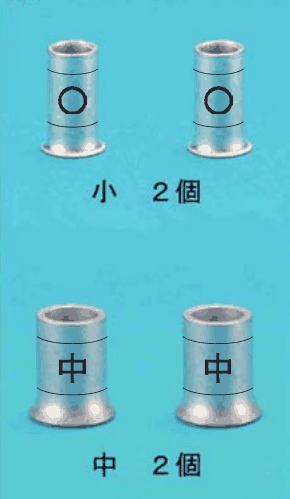

✓ これが正解ハカラー写真。小さいリングスリーブ2個（刻印 ○ と ○）と小 2個の字，大きいリングスリーブ2個（刻印中）と中 2個の字

解説

中のスリーブ2個と、○刻印の小のスリーブ2個です。

⑰は、小さな四角のジョイントボックスで、6本のケーブルが集まります。電源側のⓕ（VVF 2.0 mm）、コンセント、ロ用の照明、ハ用の照明、⑮へ向かうケーブルが各2心、点滅器2個へのケーブルが3心です。

白い線（接地側）は、電源側（2.0 mm）1本とほかの1.6 mm 4本の5本をまとめます。2.0 mmが混じるので中のスリーブ1個です。黒い線の電源側は、電源側（2.0 mm）、コンセント、点滅器の電源側、⑮の4本で、これも2.0 mm 1本と1.6 mm 3本なので中1個です。さらに、「ロ」・「ハ」の点滅器の戻り線と照明の黒い線が、それぞれ1.6 mm 2本ずつです。これは小のスリーブに○の刻印で、2個です。

以上から、中2個と○刻印の小2個が正解です。覚え方は、1.6 mm 2本は小の○、2.0 mmが混じる5本と4本は中、です。

ほかの選択肢の解説

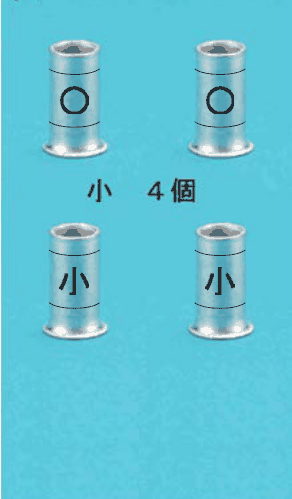

イカラー写真。リングスリーブ4個で，2個は刻印 ○，2個は刻印小。小 4個の字：小のスリーブ4個の組合せで、中がありません。白い5本や、2.0 mmを含む黒い電源側の4本は、小のスリーブには入らないので、組合せが成り立ちません。

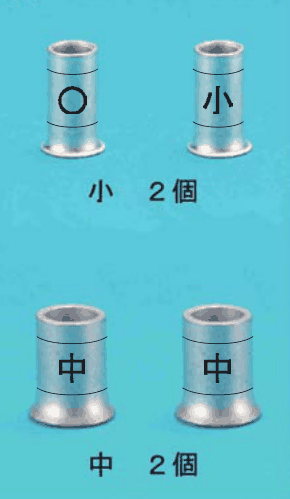

ロ…2個（刻印 ○ と小）と小 2個の字，大きいリングスリーブ2個（刻印中）と中 2個の字：中が2個ある点は合っていますが、小さいほうは○と小が1個ずつです。戻り線の2本ずつは、どちらも1.6 mm 2本なので○の刻印になり、小の刻印には当たりません。

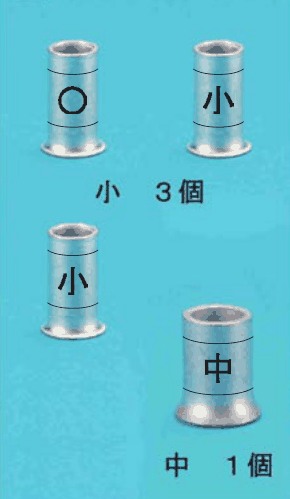

ニ…3個（刻印 ○ と小と小）と小 3個の字，大きいリングスリーブ1個（刻印中）と中 1個の字：小3個と中1個の組合せで、中が1個足りません。白い5本と、2.0 mmを含む黒い電源側の4本は、どちらも中のスリーブが必要で、中が2個要るためです。

この科目を演習で解くこの問題を記録に残す

出典：令和2年度下期第二種電気工事士筆記試験（午後）問47（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
