令和3年度上期第二種電気工事士筆記試験（午前）（電気技術者試験センター）問47

配線図

リングスリーブに関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

⑰で示すボックス内の接続をすべて圧着接続とする場合，使用するリングスリーブの種類と最少個数の組合せで，正しいものは。ただし，使用する電線はすべてVVF1.6 とする。

鉄筋コンクリート造集合住宅の1戸部分の配線図。上は平面図で，配線はすべて実線で描かれている。部屋はバルコニー，洋室3つ，便所，風呂，脱衣室，台所，和室，リビング・ダイニングルーム，ベランダ。右上に1φ3W100/200Vの引込みとWh（その左に接地の記号）があり，Whから下へ縦の配線が延び，600V CVT14 E5.5(PF36) の傍記がある（この配線の上の方を⑫，下の方を③が指す）。玄関の外に四角の中に黒丸の図記号，その下の室内に四角の中に音符の図記号（①）があり，その2つの間の配線を②が指す。音符の図記号の右に丸の中にTの図記号（⑪）があり，その右の四角のジョイントボックスにつながる。各部屋には斜線の入った円のボックス，傍記ア〜ツの照明器具（丸の図記号，DL，CL，CH，丸の中に横線の図記号，横長の長方形の図記号など），黒丸の点滅器（傍記3，H，L，P，WPなど），傍記2・E・EET・ET・LK・WPのコンセントがある。中央の洋室の縦の配線を⑩，その洋室の斜線の入った円のボックスを⑱，脱衣室と台所の間の斜線の入った円のボックスを⑰，リビング・ダイニングルーム中央の斜線の入った円のボックスを⑯が指す。和室の丸の中に横線のある図記号（傍記タ）を⑨，和室とリビング・ダイニングルームの間の壁の黒丸の点滅器（傍記H セ）を④，脱衣室の横長の長方形の図記号（右に黒丸の点滅器と傍記P）を⑬，リビング・ダイニングルームの右の壁の傍記2のコンセントを⑭，その下の傍記20A 250V Eのコンセントを⑤が指す。リビング・ダイニングルームにRCの図記号と，二重丸のⓛへの矢印，プラグの記号があり，ベランダにもRCの図記号があってその右の破線の小さな四角（傍記の欄）を⑥が指す。下は分電盤結線図で，屋外の1φ3W 100/200VからWhを経て屋内のBE（3P 60AF 60A 30mA）に至り，上段のB 6つ（100V）からⓐ〜ⓕ，下段のB 6つ（左から5つは100V，右端は200V）からⓖ〜ⓚと二重丸のⓛへの回路がある。下段の左から4つ目（ⓙ）のBを⑦，下段右端（200V）のBを⑮，そのBからⓛへの配線を⑧が指す。屋外と屋内の境の線の下に接地の記号がある

〔配線図の前書き〕図は，鉄筋コンクリート造集合住宅の１戸部分の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

１．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
２．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
３．漏電遮断器は，定格感度電流30 mA，動作時間0.1 秒以内のものを使用している。
４．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
５．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
６．3 路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

答えと解説

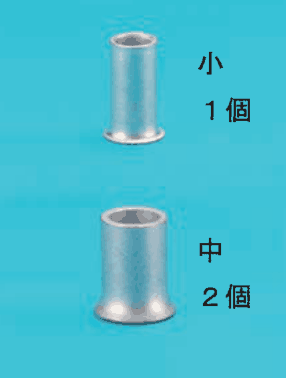

✓ これが正解ハ上に銀色の小さいリングスリーブと小　１個の字，下にひと回り大きいリングスリーブと中　２個の字

解説

5本の接続が2か所、2本が1か所で小1個・中2個です。

⑰は、脱衣室と台所の間の天井ボックスです。使う電線はすべてVVF1.6 mmで、リングスリーブ(圧着する金属の筒)で接続します。ボックスに集まる線を、役目ごとにまとめて数えます。

集まるケーブルは、上の天井ボックス(照明ケにつながるもの)から来る線、脱衣室の蛍光灯⑬、台所の蛍光灯サ、台所の奥にある器具へ向かう線、台所の右のボックスへ向かう線、点滅器サへの線の6本です。接地側(白)は、点滅器サへの線を除く5本が1つにまとまります。電圧側(黒)は、点滅器サへ行く1本を加えた5本が1つにまとまります。点滅器サと照明サの間を結ぶ戻り線は2本です。

1.6 mmだけなら、2本と3〜4本は小、5〜6本は中のスリーブを使います。5本の接続が2か所で中のスリーブ2個、2本の接続が1か所で小のスリーブ1個です。

したがって、小1個と中2個の組合せが正解です。覚え方は、5〜6本は中、2〜4本は小、です。

ほかの選択肢の解説

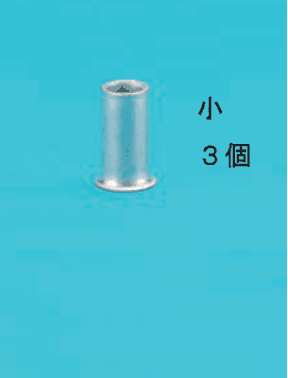

イ銀色の小さいリングスリーブ1個の写真と小３個の字：小のスリーブ3個の組合せです。⑰には1.6 mmの電線が5本集まる接続が2か所あり、小のスリーブでは入りません。5本以上の接続には、中のスリーブが必要です。

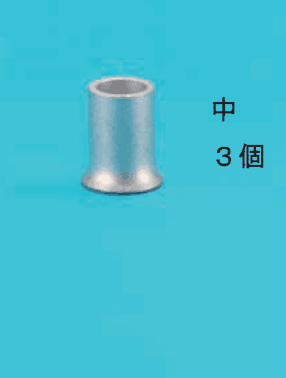

ロひと回り大きい銀色のリングスリーブ1個の写真と中３個の字：中のスリーブ3個の組合せです。接地側5本と電圧側5本の2か所は中でよいのですが、戻り線は2本だけなので、この接続は小で足ります。中を3個にする必要はありません。

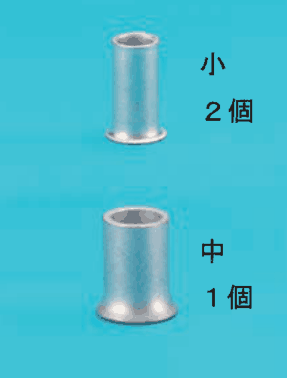

ニ…２個の字，下にひと回り大きいリングスリーブと中１個の字：小2個と中1個の組合せです。5本の接続が接地側と電圧側の2か所にあるので、中のスリーブは1個では足りません。中2個に小1個で、小2個では数が合いません。
