令和7年度下期第二種電気工事士学科試験（電気技術者試験センター）問47

配線図

リングスリーブに関する問題

選択肢を押すと、その場で答え合わせ。第二種電気工事士の過去問 1950問を、解説つき・無料・登録不要で続けて解けます。

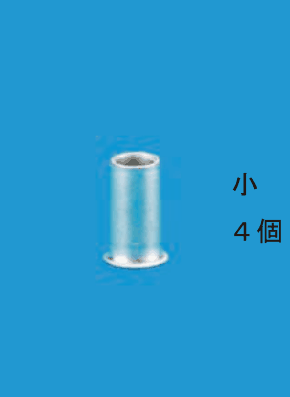

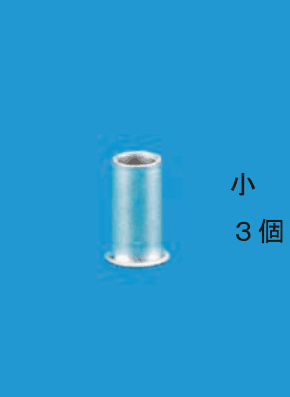

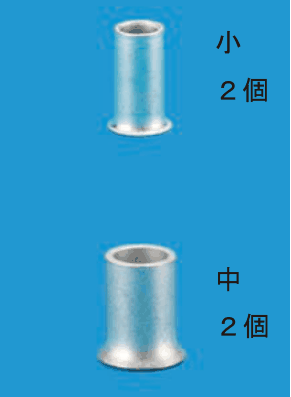

⑰で示すボックス内の接続をすべて圧着接続とする場合，使用するリングスリーブの種類と最少個数の組合せで，正しいものは。ただし，使用する電線はすべてVVF1.6 とする。

木造2階建住宅の配線図。1階平面図（玄関・和室・居間・台所・風呂，屋外に駐車場・庭），2階平面図（洋室2室・寝室・ベランダ），凡例（ⓐ〜ⓜ印は単相100V回路，ⓝ印は単相200V回路，電灯分電盤の記号），電灯分電盤結線図（1φ3W 100/200V，屋外にWh，屋内にBE 3P 50AF 50A 30mA，分岐はⓐ〜ⓗが1階照明・コンセント，ⓘ〜ⓜが2階照明・コンセントで各100V 2P 20Aの配線用遮断器，ⓝが2階ルームエアコンで200V 2P 20A，分電盤の接地）。図中の指示番号は①〜⑰で，①は引込みから分電盤までの点線の配線，②は台所の壁の図記号，③は屋内のチャイムから屋外の押しボタンへの地中の（VE28）の配線，④⑤は外灯へのEM-CE（VE28）の配線，⑥⑮⑯⑰は1階玄関・階段付近のボックスと配線，⑦⑧は2階洋室入口付近の配線と図記号，⑨はⓝ回路の分岐，⑩は分電盤の接地，⑪は2階洋室のボックス，⑫は2階廊下の図記号，⑬は2階寝室の20A250V Eの図記号，⑭はⓝ回路の遮断器を示す

〔配線図の前書き〕図は，木造2階建住宅の配線図である。この図に関する次の各問いには４通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを１つ選びなさい。

【注意】

答えと解説

✓ これが正解ニカラー写真。細いスリーブに小 2個，太いスリーブに中 1個と添え書きがある

解説

⑰は小スリーブ2個と中スリーブ1個です。

⑰のボックスには、⑮のケーブル（赤・白・黒の3心）、電源側（分電盤からの回路c）の2心、⑥のボックスへ向かう2心、コンセントへの2心、天井照明（CL）への2心が集まります。心線は全部で11本です。

接続を役割ごとにまとめます。接地側（白）は、⑮、電源側、⑥、コンセント、CLの5本をまとめます。リングスリーブでは、VVF1.6 の5本の接続に中スリーブが必要で、1個です。電圧側（黒）は、⑮、電源側、⑥、コンセントの4本で、小スリーブが1個です。CLの黒と⑮の赤は、点滅器の入り切りを通す線として2本をつなぐので、小スリーブが1個です。

合計は、小スリーブ2個と中スリーブ1個です。5本をまとめる接地側が、中スリーブを必要とする唯一の箇所です。

覚え方は、本数が多い接地側を先に数えて、5本以上なら中、です。

ほかの選択肢の解説

この科目を演習で解く この問題を記録に残す

出典：令和7年度下期第二種電気工事士学科試験 問47（電気技術者試験センター）。1問ずつ解ける形に加工しています（図・写真を問題冊子から切り出して画像で掲載・配線図の前書きを各問に複写・分数を1行に書き直し）。解説は当サイト独自のもので、電気技術者試験センターとは関係ありません。
